5-16
ECODRIVE03 DKC**.3-016
5.2 Elektrische Anschlüsse
Geräteansichten und Anschlussklemmenbezeichnungen
Frontansicht
X1:
Steuerspannungsversorgungs-
und Steuersignale
XS2:
Bohrung für Kabelbinder zur
Befestigung der Schirmanschlüsse
X4:
Geber 1
Gerätetypische
Schnittstelle
H1:
Diagnoseanzeige
S1:
Resettaster
S2, S3:
Adress-Schalter
X2:
RS232
X6:
Motortemperatur-Überwachung
Haltebremse
XE1: Schutzleiteranschluss
X5:
Motoranschluss
XS1:
Bohrung für Kabelbinder zur
Befestigung der Schirmanschlüsse
X5:
Netzanschluss
XE2: Schutzleiteranschluss

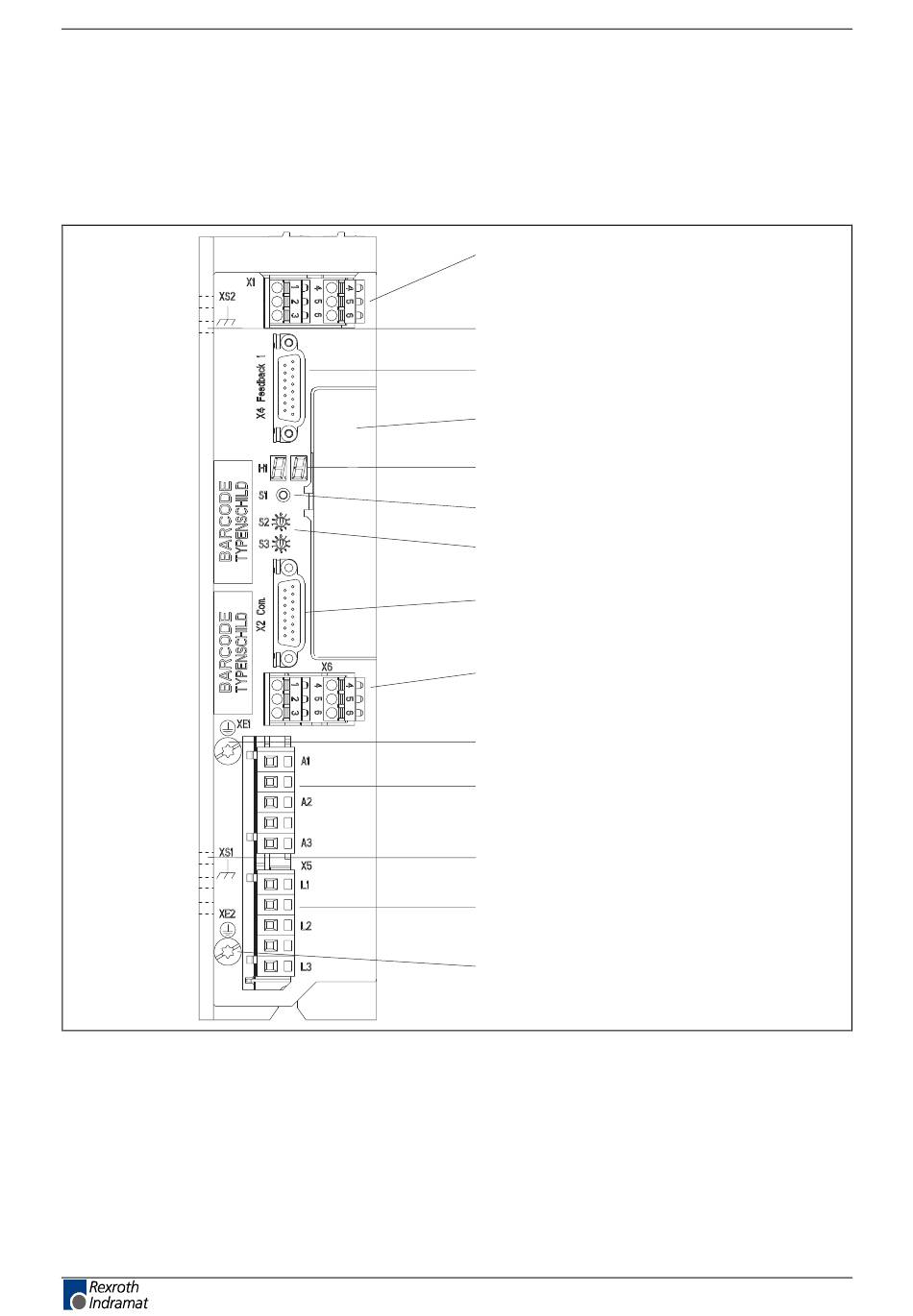

Abb. 5-19: Frontansicht DKC**.3-016-7-FW mit Anschlussklemmen
ECODRIVE03 Antriebsregelgeräte
(Motor)
(Netz)
Fa5142f1.fh7
DOK-ECODR3-DKC**.3****-PR05-DE-P
