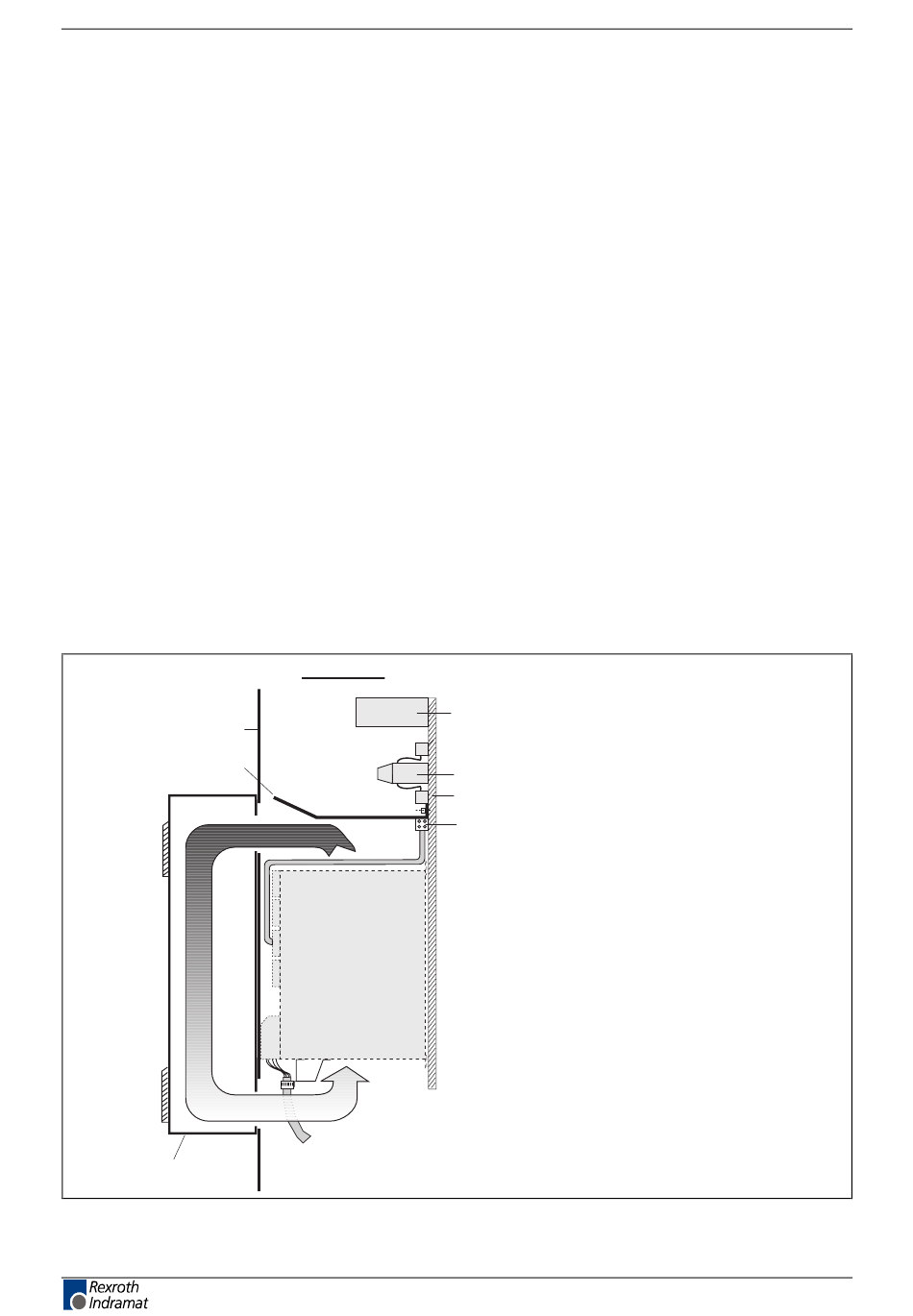

Schnittzeichnung zum Entwurf für optimierten Schaltschrankaufbau
Schaltschranktüre
Abluftleitblech
Wandanbaukühlgerät
3) Dieses Maß ist abhängig von der projektierten Bleederdauerleistung.
Siehe ab Seite 12-6: "Abstände".
Bei DKC100A bzw. BZM mit voller Auslastung der Geräte sind höhere
Abstände bis 300 mm
Bei DKC100A und Anschluss der Steckerleisten X9/X10/X11 muss
der Abstand min. 150 mm betragen.
Bei DKC 040 A sind 80 mm normalerweise unkritisch.
4) Je nach Luftführung bzw. Schaltschrankkühlung empfiehlt sich der
Einbau eines stehenden Abluftleitbleches, siehe Schnitt A - A in Abb.
16-14: Empfehlung zu Schaltschrankaufbau, Abb. 16-15:
Wandanbaukühlgerät in der Schaltschranktüre und Abb. 16-16:
Dachaufbau Kühlgerät.
Zudem ist ein Abluftleitblech bei DKC100 bzw. BZM mit hohen
Bleederdauerleistungen sinnvoll.
5) Die PE-Schiene muss unmittelbar nach der Zugentlastungsschiene
an der Schaltschrankdurchführung
angeordnet sein.
6) Abstand c: Siehe Seite 12-6: "Abstände".
Die Tiefe des Abluftleitbleches ist abhängig von den Abmessungen des
Schaltschranks.
ECODRIVE ist für eine Mindest-Schaltschranktiefe von 300 mm
konzipiert.
Dadurch gibt es verschiedene Möglichkeiten der Luftabführung.
Wandanbaukühlgerät in der Schaltschranktüre
Schnitt A - A
Steuerspannungsversorgung
Schütze
metallisch blanke Montageplatte
Kabelkanal mit:
• Feedbackleitungen
• externe Geber
• digitale und analoge Ein-/Ausgänge
• Steuerspannungsversorgung und Steuersignale
• Profibusverbindung
• Signalleitungen zu den
DKC**.3
Abluftleitblech schützt Bauelemente
(Netzteile, Schütze, Sicherungen)
die im Abluftweg des Bleeders installiert sind.
Abb. 16-15: Wandanbaukühlgerät in der Schaltschranktüre
ECODRIVE03 Antriebsregelgeräte
oder ein Abluftleitblech
Erweiterungsschnittstellen X9/X10/X11
DOK-ECODR3-DKC**.3****-PR05-DE-P
vorzusehen.
der Motorleistungskabel
EB0006F1.FH7
