5-44
ECODRIVE03 DKC**.3-016

H1, S1, S2, S3: Diagnoseanzeige, Resettaster, Adress-Schalter

Adress-Schalter S2, S3
Antriebsadresse

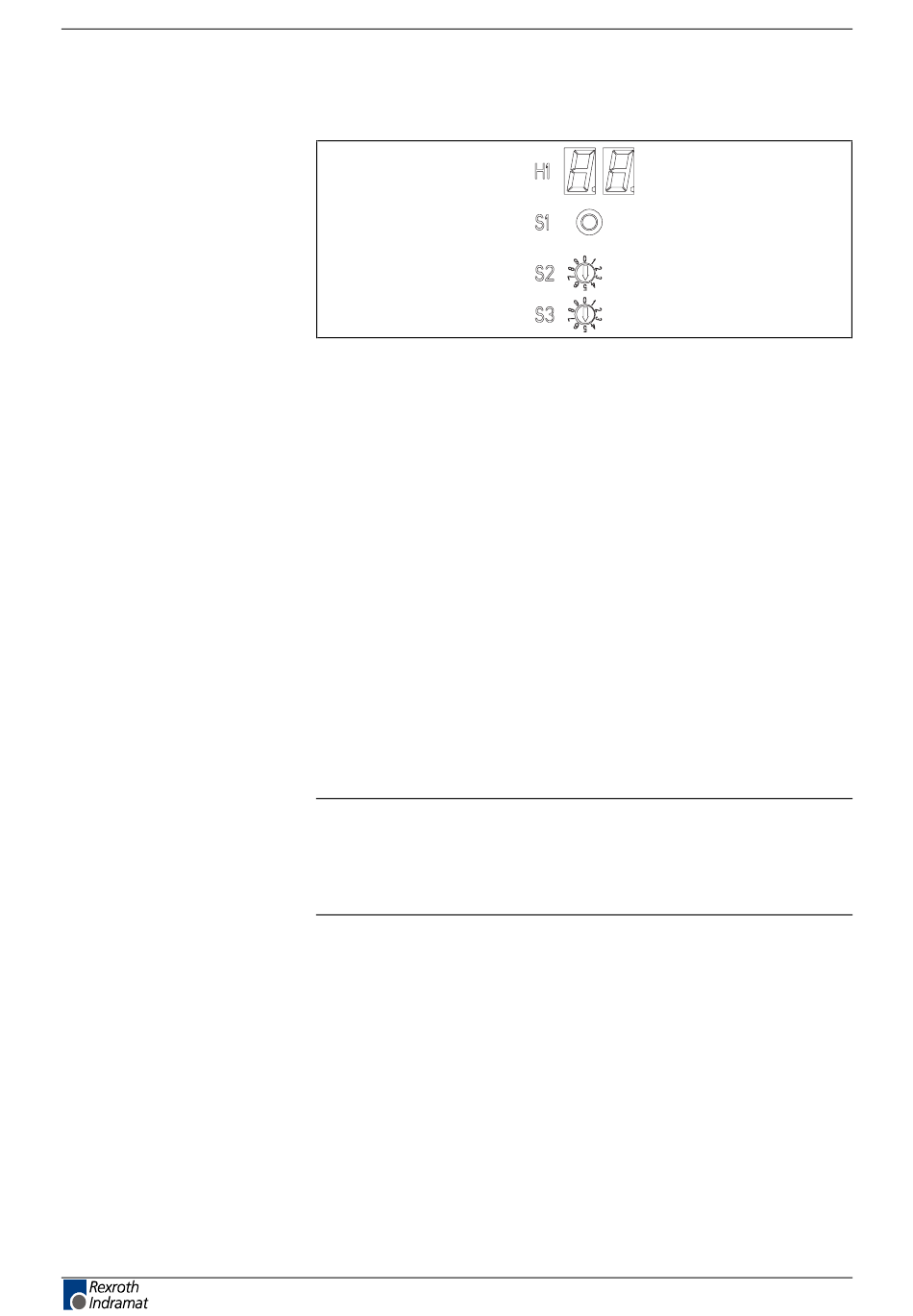

Abb. 5-70: H1: Diagnoseanzeige, S1: Resettaster, S2, S3: Adress-Schalter
H1
Anzeige der Diagnosen (Fehler und Betriebszustände).
S1
• Resettaster zum Zurücksetzen von Fehler-Diagnosen.
• Taster zum Update der Firmware
S2, S3
Schalter zur Einstellung der Antriebsadresse.
Die Adresse des Antriebes wird über zwei zehnstufige Schalter festgelegt.
Die Adresse kann eine Zahl von 1 bis 99 sein.
Beispiel:
Schalterstellung S3 = 9 (Zehnerwert)
Schalterstellung S2 = 1 (Einerwert)
Antriebsadresse = 9 * 10 + 1 = 91
Hinweis: Im Auslieferungszustand
voreingestellt.
Die Einstellung der Schalter S2 und S3 ist abhängig von der
Baureihe und
gewünschten Antriebsadresse.
⇒ Siehe Firmware-Funktionsbeschreibung
ECODRIVE03 Antriebsregelgeräte
ist die Antriebsadresse
der verwendeten Firmware
DOK-ECODR3-DKC**.3****-PR05-DE-P
nicht
bzw. der
