X3, Digitale und analoge Ein-/ Ausgänge
Grafische Darstellung:
Ausführung:
Anschlussquerschnitt:
Anschluss
Digitale Eingänge:
DOK-ECODR3-DKC**.3****-PR05-DE-P
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Technische Daten der Anschlussklemme

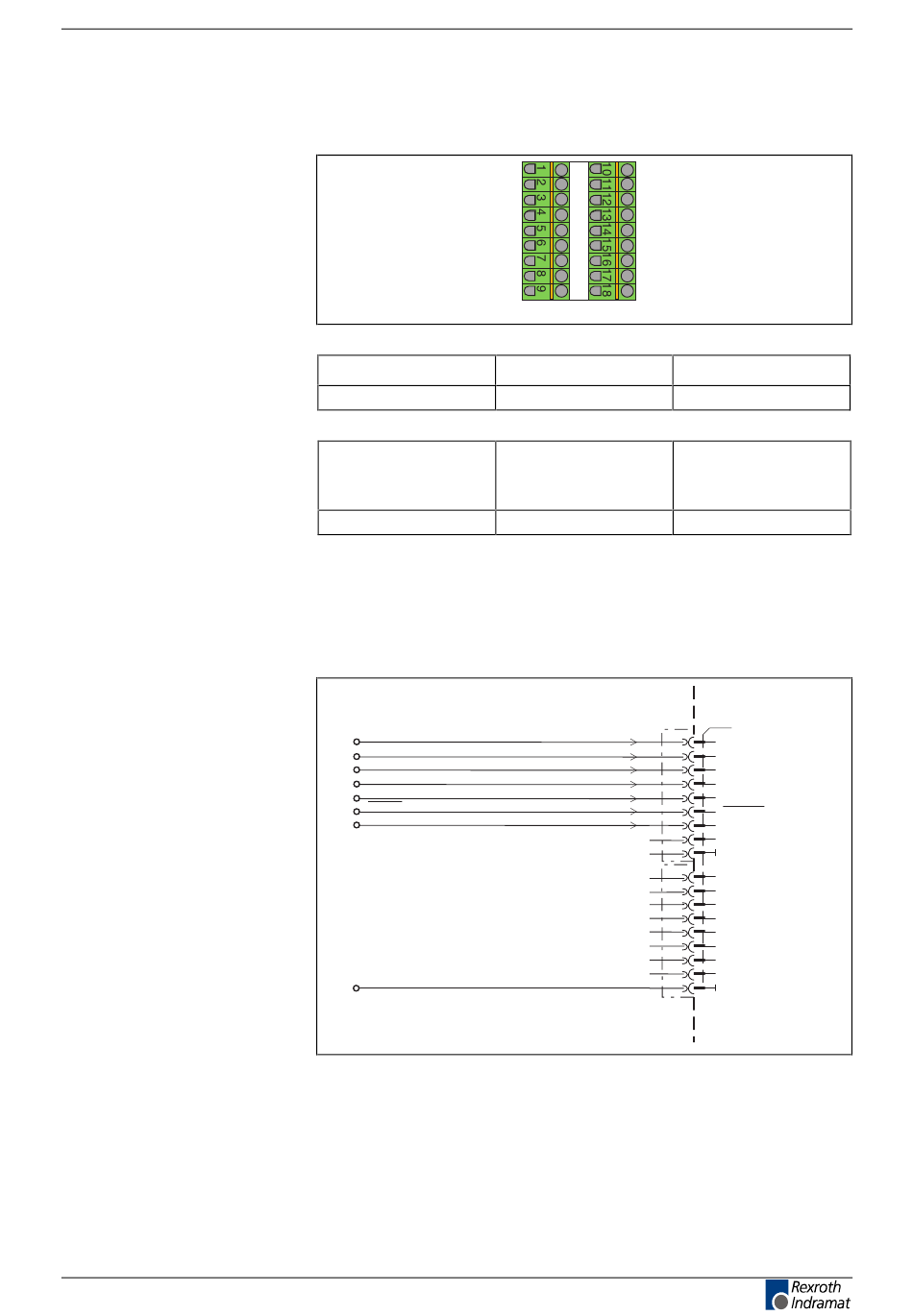

Abb. 4-63: Klemme X3
Typ
Federkraft
Abb. 4-64: Ausführung
Querschnitt
eindrähtig
[mm²]
0,2-2,5
Abb. 4-65: Anschlussquerschnitt
Digitale Eingänge (Ref, Limit+, Limit-, Nocken1/ MessT1,
Nocken2/ MessT2, E-Stop und FehlerLöschen)
Referenzpunktschalter
Endschalter positiv
Endschalter negativ
Messtaster 1 / Folgesatznocken 1
Messtaster 2 / Folgesatznocken 2
E-Stop
Fehler löschen
0V
ext
Abb. 4-66: Digitale Eingänge
Ap5263f1.FH7
Polzahl Ausführungsart
2 x 9 Buchse am Stecker
Querschnitt
mehrdrähtig
[mm²]
0,2-1,5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
4-55
Querschnitt
in AWG
Gauge Nr.:
24-16
X3
Ref
Limit+
Limit-
Nocken1 / MessT1
Nocken2 / MessT2
E-Stop
FehlerLöschen
0V
0V
AP5313F1.FH7
