Motortemperaturüberwachung (TM+, TM-)
Die Anschlüsse TM+ und TM- dienen der Auswertung der Temperatur
von angeschlossenen Rexroth Indramat Motoren. Die Motoren sind mit
einem temperaturabhängigen Widerstand (ob PTC oder NTC ist
abhängig von der Motortype) zur Temperaturüberwachung ausgestattet.
Die Anschlussleitungen sind im Motorleistungskabel geführt.

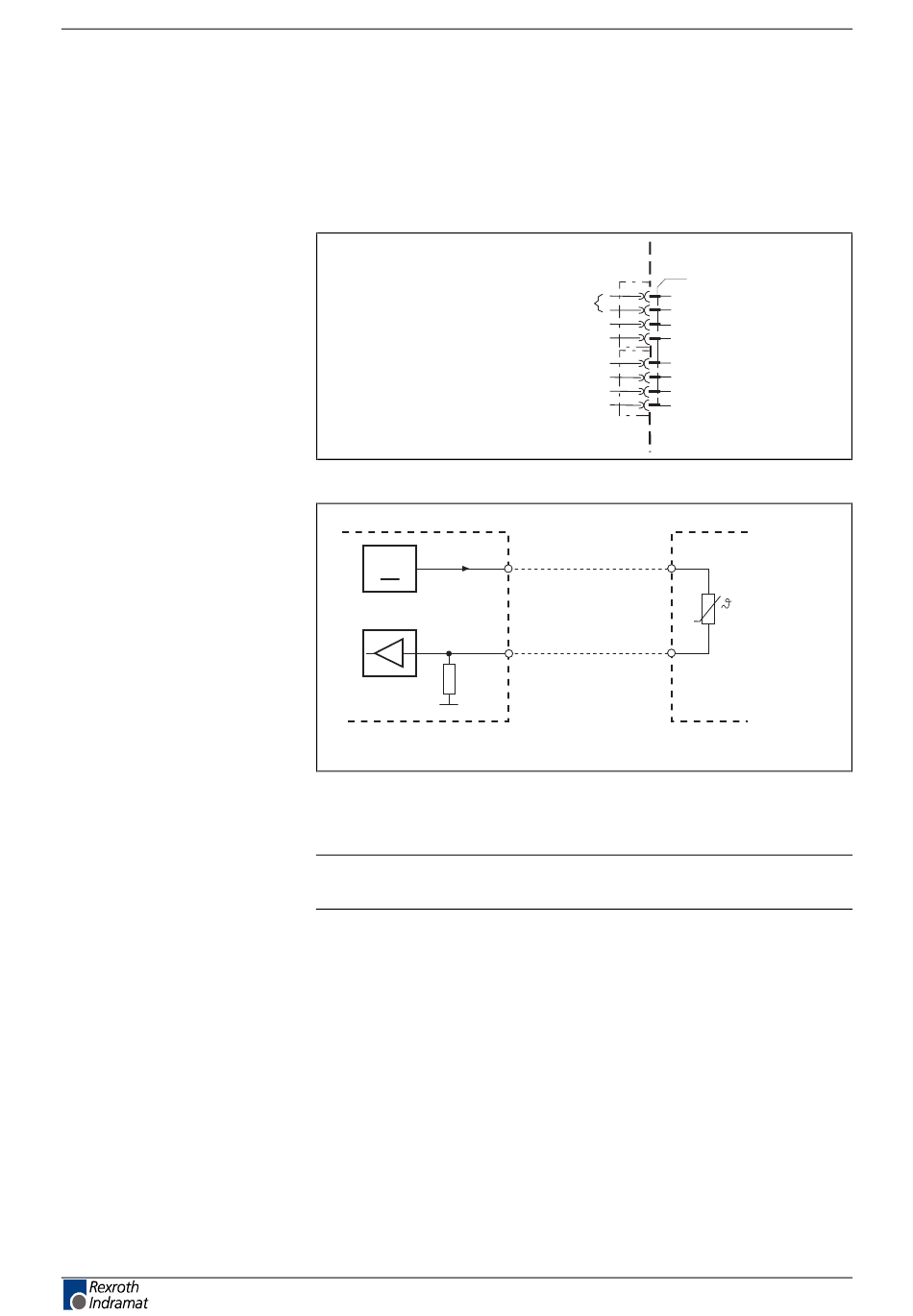

Motortemperatur-Überwachung
Abb. 4-101: Motortemperaturüberwachung
Antriebsregelgerät
U
G
R
U: ca. 5 V
R: ca. 2 k
Abb. 4-102: Motortemperaturauswertung
Hinweis: Die Anschlüsse TM+ und TM- sind nur für Gebrauch an
Rexroth Indramat Motoren bestimmt.
⇒ Siehe auch Firmware-Funktionsbeschreibung:
"Temperaturüberwachung".
