12-14
Planung der Schaltschrankkonstruktion
12.2 Einsatz von Kühlaggregaten im Schaltschrank
Vermeiden von Tropf- bzw.
Sprühwasser
Das Antriebsregelgerät darf ohne Reduzierung der Nenndaten nur bis zu
einer Umgebungstemperatur von 45 °C betrieben werden. Deshalb ist
eventuell der Einsatz eines Kühlaggregates erforderlich.
Schädigung des Regelgerätes möglich
Betriebssicherheit der Maschine gefährdet
⇒ Nachfolgende Angaben beachten
VORSICHT
Prinzipbedingt entsteht
Kondenswasser. Deshalb sind folgende Hinweise zu beachten:
• Kühlaggregate stets so anordnen, dass Kondenswasser nicht auf
elektronische Geräte im Schaltschrank tropfen kann.
• Kühlgerät so plazieren, dass der Lüfter des Kühlaggregates
angesammeltes Kondenswasser nicht auf elektronische Geräte
sprüht.
richtig
Kühlaggregat
warm kalt
elektronische
Geräte
Schaltschrank

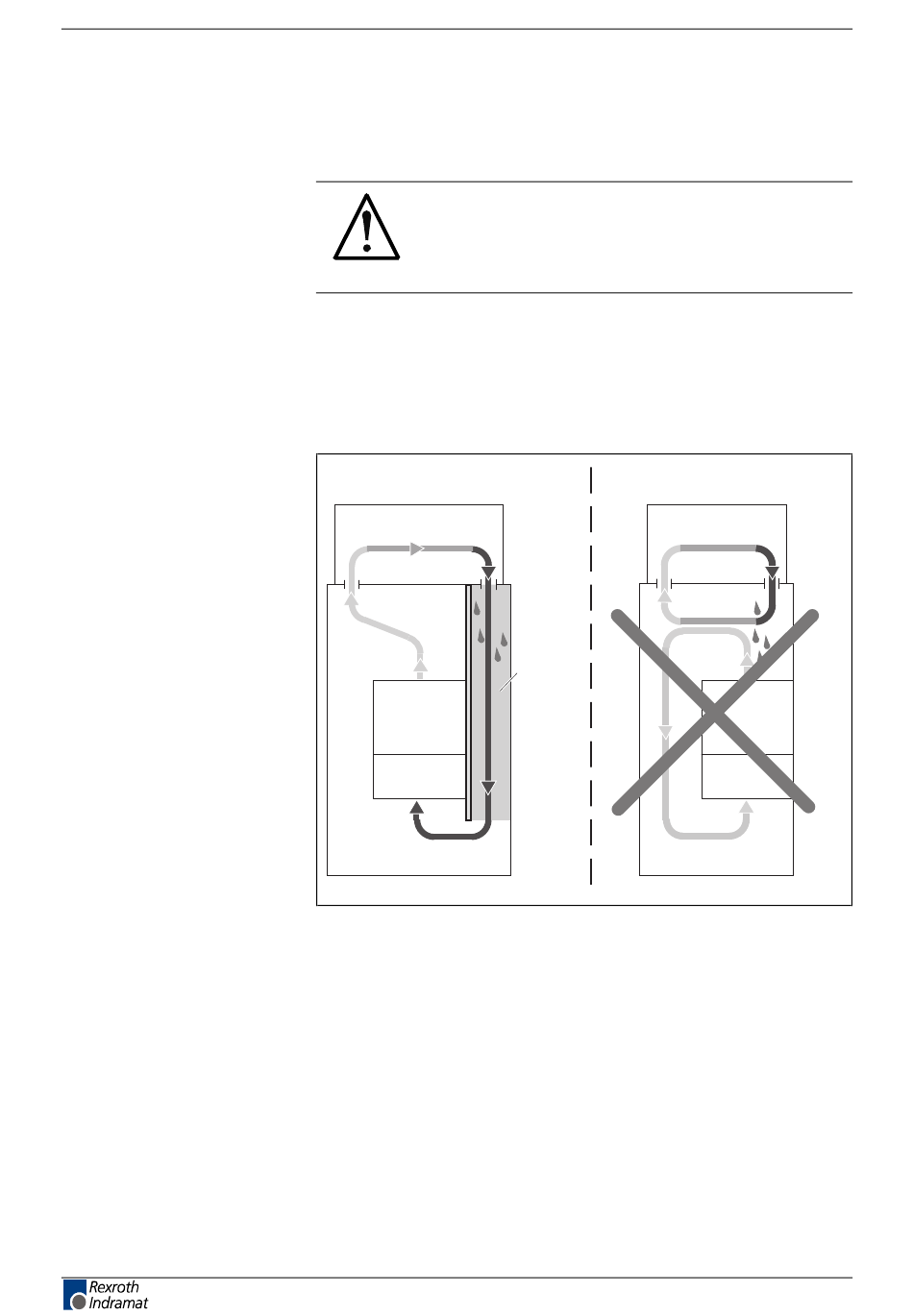

Abb. 12-19: Anordnung des Kühlaggregates auf dem Schaltschrank
ECODRIVE03 Antriebsregelgeräte
beim Einsatz von
falsch
Kühlaggregat
warm
Luftkanal
Schaltschrank
DOK-ECODR3-DKC**.3****-PR05-DE-P
Kühlaggregaten
kalt
elektronische
Geräte
Eb0001f1.fh7
