ECODRIVE03 Antriebsregelgeräte
15.3 Vorgehensweise beim Firmware-Austausch
(DKC**.3-040/-100/-200-7-FW)

Parametermodul austauschen

DOK-ECODR3-DKC**.3****-PR05-DE-P
• Parameter sichern (DriveTop)
• Antriebsregelgerät ausschalten
• Programmiermodul entfernen
• Verriegelung auf der Rückseite öffnen

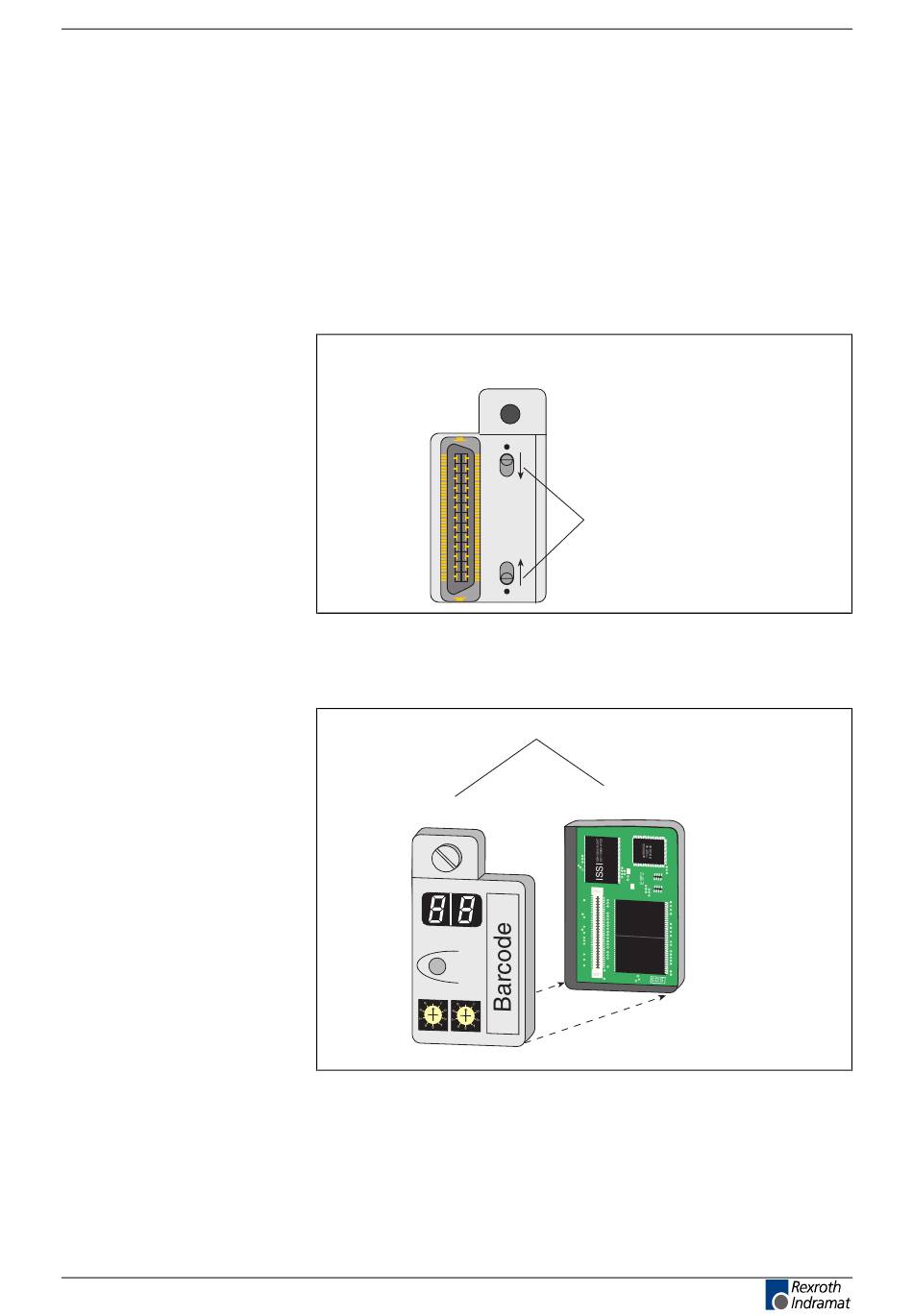

Softwaremodul Rückansicht
Abb. 15-4: Verriegelung des Programmiermodul
• Programmiermodul öffnen
Programmiermodul
Parametermodul
H1
H1
S1
S1
S3
S2
S3
S2
0
0
0 0
Abb. 15-5: Aufbau des Programmiermoduls
• neues Parametermodul und altes Firmwaremodul zusammenstecken
• Verriegelung schließen (Verriegelung nach außen schieben)
• Programmiermodul aufstecken
• Antriebsregelgerät einschalten
Geräte- und Firmware-Austausch
Zum Öffnen
Verriegelung nach
innen schieben
Ap5145f1.fh7
Firmwaremodul
Ap5146f1.fh7
