Empfohlene Ausschaltfolge - Rexroth Indramat ECODRIVE03 Projektierung

ECODRIVE03 Antriebsregelgeräte

Empfohlene Ausschaltfolge

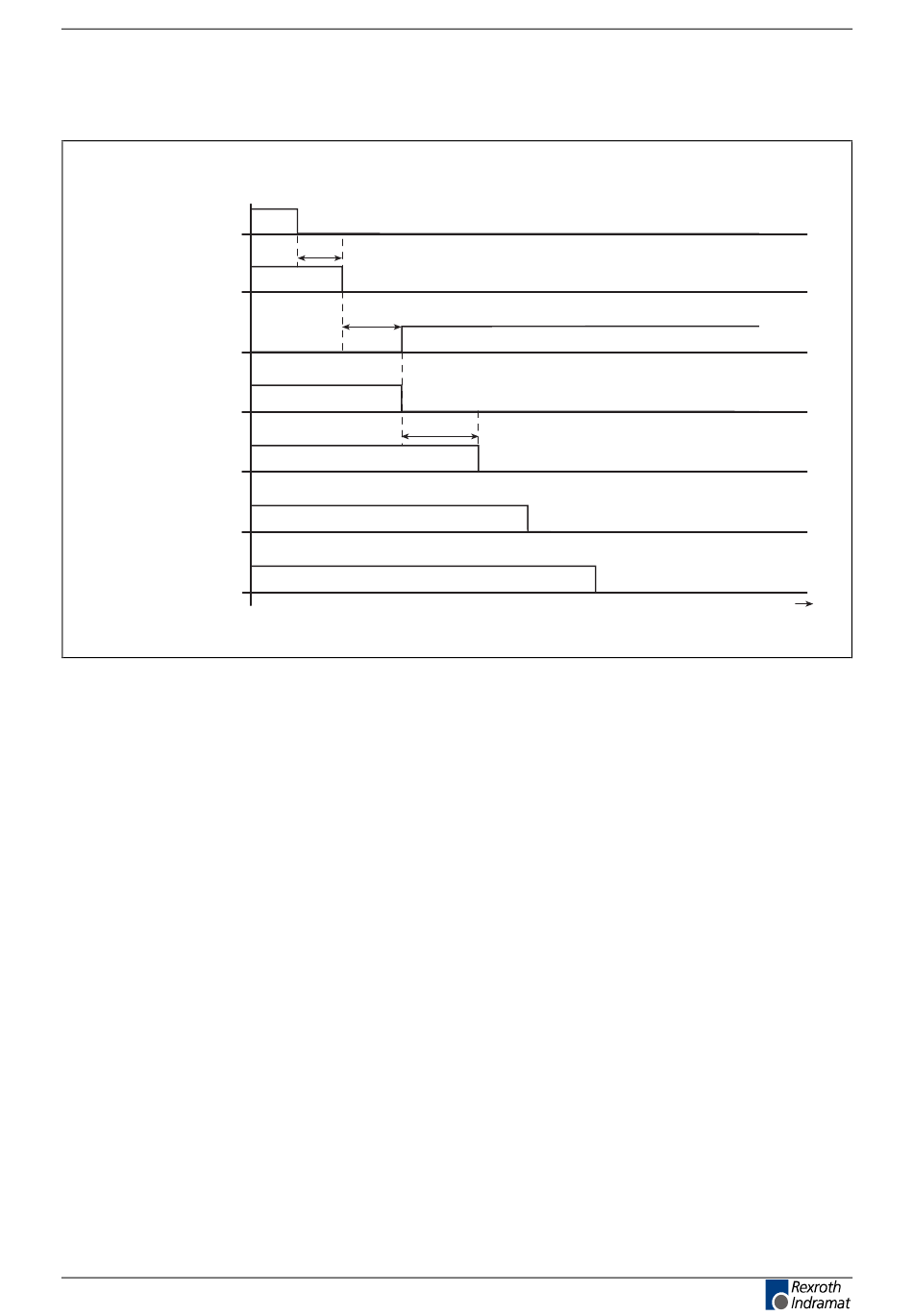

Signalablauf DKC**.3 mit empfohlener Ausschaltfolge
RF weggenommen;
Beginn "Bestmögliche
Stillsetzung"
Bremskontakt
betätigt
Bremse
geschlossen,
Antrieb momentfrei
Schütz K1 abgefallen;
Netzspannung an X5
weggeschaltet
Ud- Meldung
Steuerspannung
weggeschaltet
Bb Kontakt geöffnet
DOK-ECODR3-DKC**.3****-PR05-DE-P
t1
t2
t3
Abb. 16-39: Empfohlener Ausschaltablauf
t1: Bremszeit Antrieb
max. Wert parametrierbar (siehe Firmware-Funktionsbeschreibung).
t2: (siehe Firmware-Funktionsbeschreibung)
Bremsenverzugszeit parametrierbar mit Verknüpfungszeit der
Bremse (siehe entsprechende Motorprojektierung),
bei MKD und MHD nicht parametrierbar, fest auf 150 ms
t3: verkürzbar durch
Einrichtung.
Aktivieren der Zwischenkreiskurzschluss-
16-31
Anhang
t
SV5077f1.fh7
