ECODRIVE03 Antriebsregelgeräte
Leistungsanschlüsse
DOK-ECODR3-DKC**.3****-PR05-DE-P

Anschluss von Motor- und Netzkabel DKC**.3-016-7

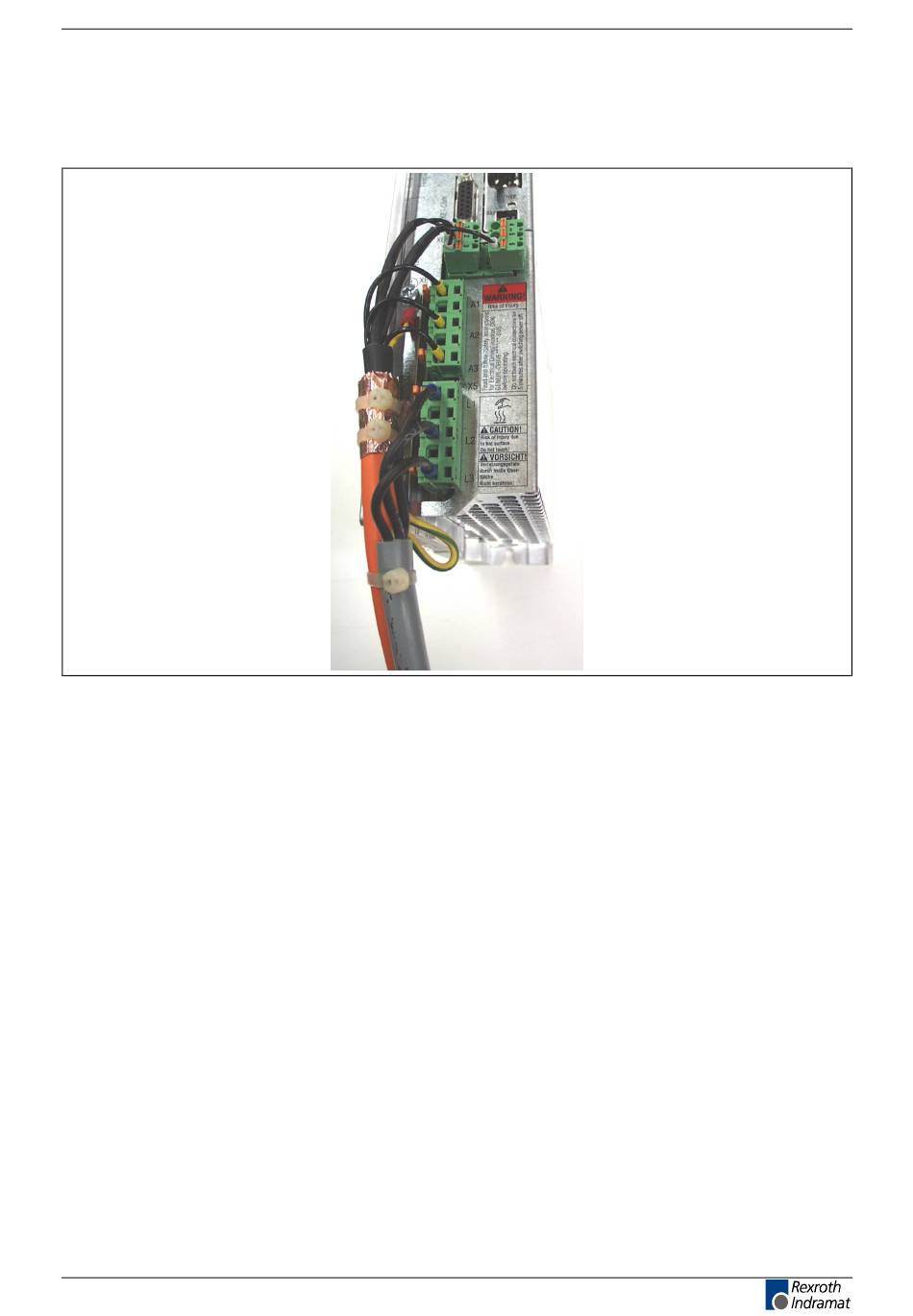

Abb. 16-27: Anschluss von Motor- und Netzkabel
•
Das Motorkabel mit zwei Kabelbindern an der Schirmauflage am
Kühlkörper befestigen.
•
Motorkabel und Netzkabel im Schaltschrank möglichst nahe am
Antriebsregelgerät befestigen, da die zwei Kabelbinder nicht als
Zugentlastung dienen.
•
Die Direktstecker für Motor- und Netzanschluss immer so auf das
Antriebsregelgerät stecken, dass die Widerhaken einrasten.
16-19
Anhang
