ECODRIVE03 Antriebsregelgeräte
Vermeiden von Betauung
DOK-ECODR3-DKC**.3****-PR05-DE-P
Planung der Schaltschrankkonstruktion
richtig
Schaltschrank
Lufteintritt
Luft-
kanal
Kühl-
aggregat
elektronische
Geräte

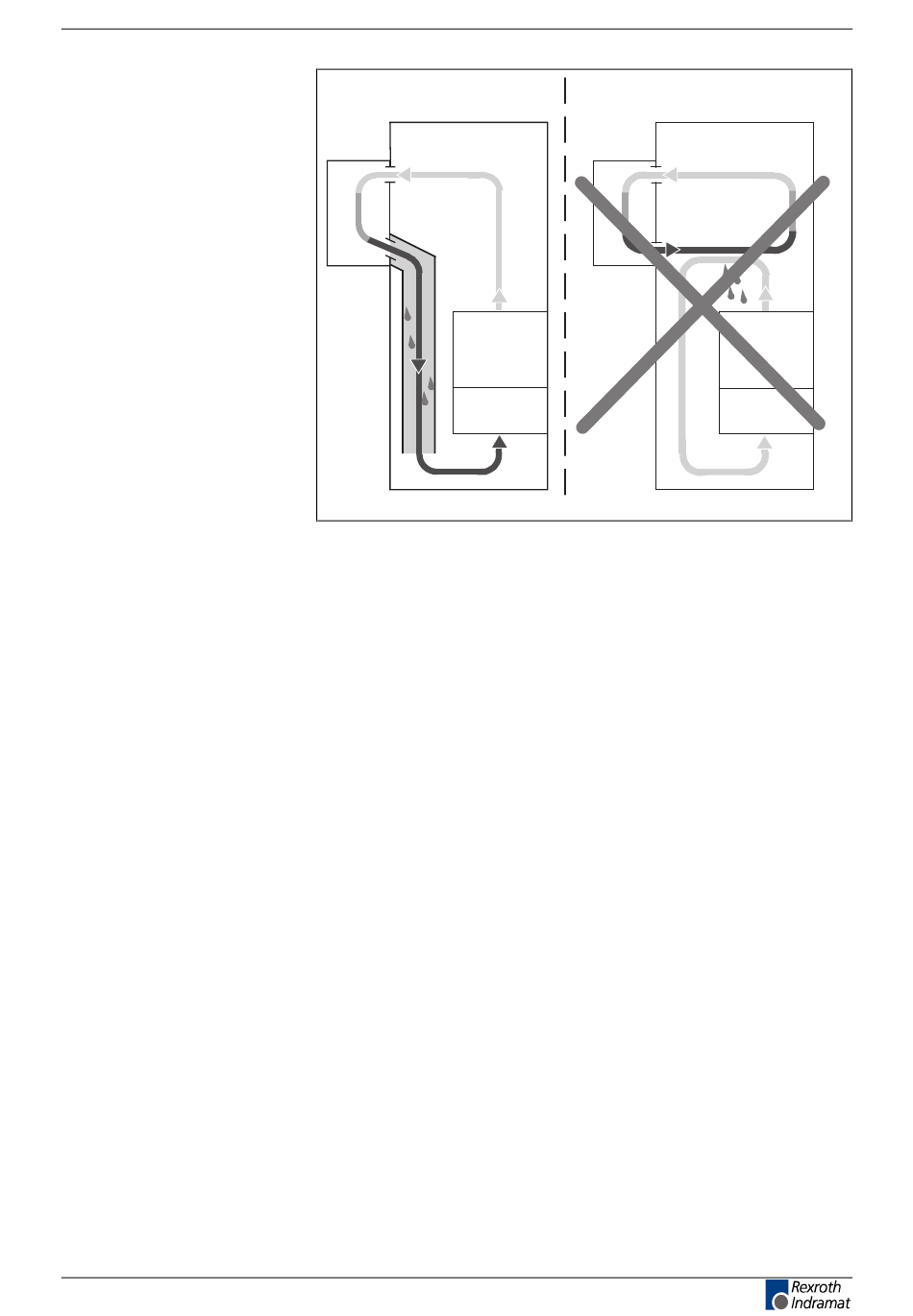

Abb. 12-20: Anordnung des Kühlaggregates an der Schaltschrankfront
Betauung tritt dann auf, wenn die Gerätetemperatur niedriger ist als die
Umgebungstemperatur.
• Kühlaggregate mit Temperatureinstellung auf max. Hallentemperatur
einstellen, nicht niedriger!
• Kühlaggregate mit nachgeführter Temperatur so einstellen, dass die
Schaltschrankinnentemperatur nicht unter der Außenlufttemperatur
liegt.
Die
Temperaturbegrenzung
einstellen!
• Nur gut abgedichtete Schaltschränke verwenden, damit keine
Betauung durch zutretende feuchtwarme Außenluft entstehen kann.
• Falls Schaltschränke bei geöffneten Türen betrieben werden
(Inbetriebnahme, Servicefall etc.), muss gewährleistet sein, dass nach
Schließen der Türen die Regelgeräte zu keiner Zeit kühler sein
können als die Luft im Schaltschrank, da sonst Betauung auftreten
kann. D.h. für ausreichende Zirkulation im Schaltschrank sorgen, um
Wärmenester zu vermeiden.
falsch
Schaltschrank
Lufteintritt
Luftaustritt
Kühl-
aggregat
elektronische
Geräte
Eb0002f1.fh7
auf
max.
Hallentemperatur
12-15
