ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Anschlüsse auf der Geräteoberseite
DKC**.3-040-7-FW
X10:
X9:
Erweiterungs-
Inkrementalgeber/
schnittstelle
SSI-Emulation
DKC**.3-100-7-FW

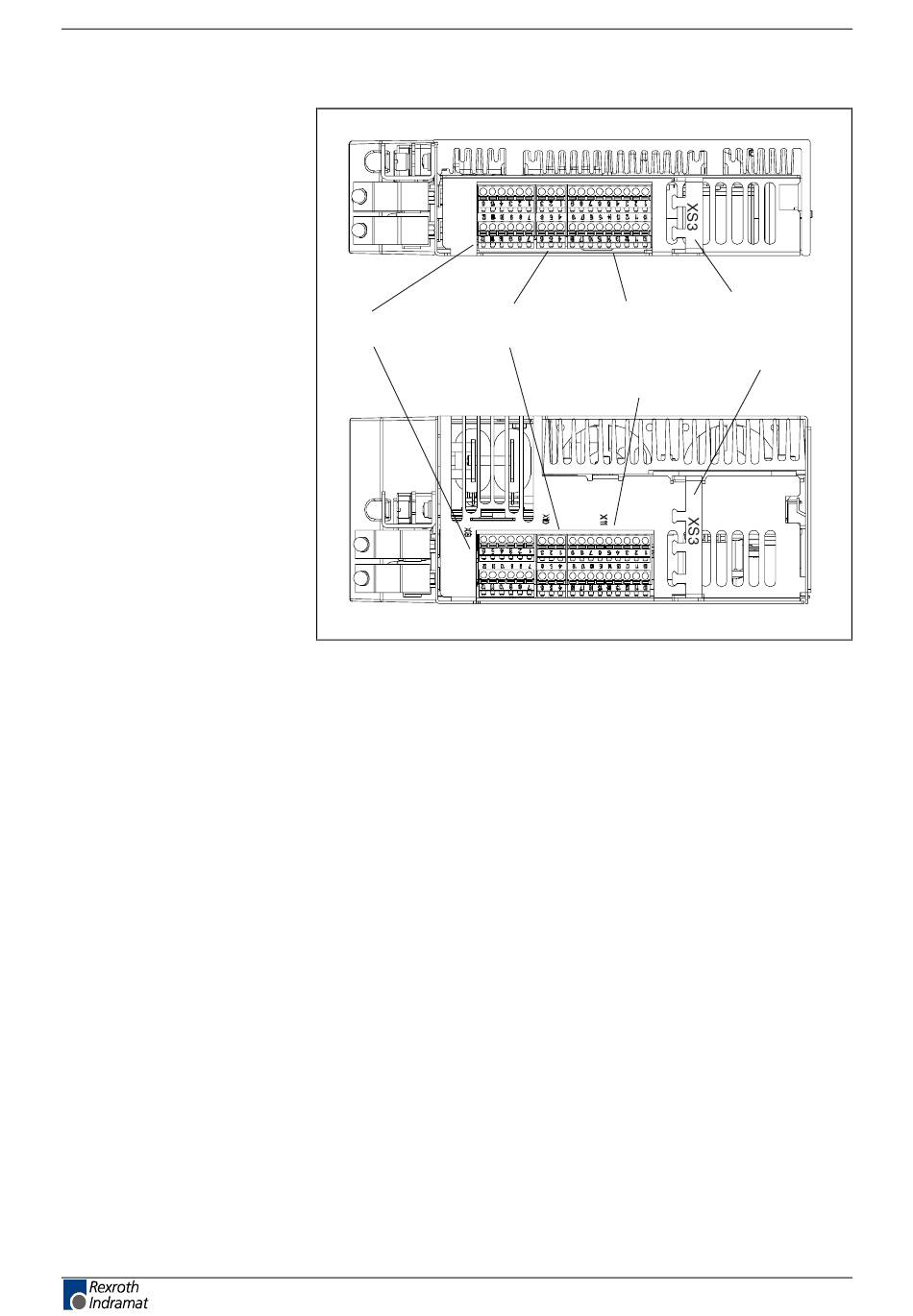

Abb. 4-45: Anschlüsse auf der Geräteoberseite für DKC**.3-040-7-FW und
DKC**.3-100-7-FW
ECODRIVE03 Antriebsregelgeräte
X11:
XS3:
Interface zur Kopplung
Kabelabfang-
an weitere
bügel
Antriebsfamilien,
Schirmanschluss
ZKS-Ansteuerung,
Antriebssynchronisation
