4-66
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Anschluss
Motoranschluss
Motor:

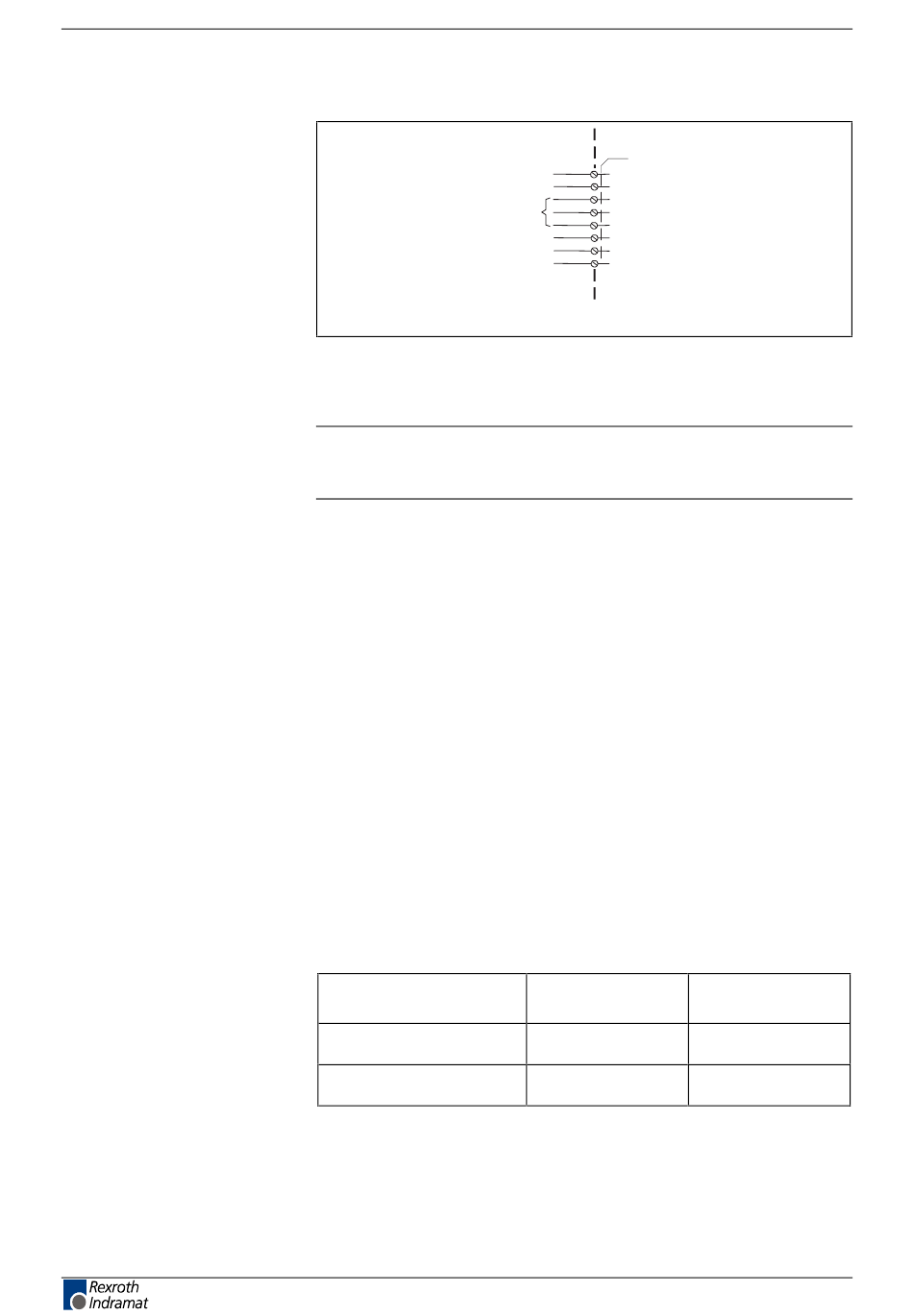

Abb. 4-94: Motoranschluss
Für die Verbindung zwischen Antriebsregelgerät und Motor sind Rexroth
Kabel
Motor: Indramat Motorleistungskabel zu verwenden.
Hinweis: Nähere Informationen zu Technische Daten, Anschluss und
Querschnitt
Motorprojektierungsunterlage
Kabellänge:
Die maximale Kabellänge beträgt 75 m bei:
• 2 Steckstellen zwischen Antriebsregelgerät und Motor
(z.B.: Steckstellen am Schaltschrankabgang und an der
Maschinenkonstruktion)
• konfektioniertem Kabel von Rexroth Indramat
• Umgebungstemperatur von ≤ 40 °C nach EN 60 204
• Schaltfrequenz 4 kHz
Maximal zulässiger Kapazitätsbelag an A1, A2, A3:
•
gegen Erde: 0,5 nF/m
•
untereinander: 0,5 nF/m
Maximal zulässiger Induktivitätsbelag an A1, A2, A3:
•
100 nH/m
Um die EMV-Grenzwerte einzuhalten, ist die Motorkabellänge bei einer
Schaltfrequenz > 4 kHz begrenzt. Sie ist stark von den Anwendungs- und
Umgebungsbedingungen an der Anlage und Maschine abhängig.
Als Richtwert werden die in der folgende Tabelle angegebenen Längen
empfohlen:
Einstellung Taktfrequenz
Antriebsregelgerät
Standardeinstellung
Schaltfrequenz 4 kHz
Parametereinstellung
Schaltfrequenz 8 kHz
Abb. 4-95: Richtwerte für maximale Motorkabellängen
ECODRIVE03 Antriebsregelgeräte
geräteextern
X5
A1
Motoranschluß A2
A3
AP5302F1.FH7
entnehmen Sie
Max. Länge für
Klasse B, EN 55011
75 m
25 m
DOK-ECODR3-DKC**.3****-PR05-DE-P
geräteintern
bitte der entsprechenden
Max. Länge für
Klasse A, EN 55011
75 m
50 m
