Anschlussplan Für Canopen-Interface - Rexroth Indramat ECODRIVE03 Projektierung

ECODRIVE03 Antriebsregelgeräte
Anschluss
CANopen-Interface:
Kompatibilität der Schnittstelle:
Empfohlener Kabeltyp:
Belegung des Steckverbinders
Schirmanschluss:
Diagnoseanzeigen
H50 – H55:
DOK-ECODR3-DKC**.3****-PR05-DE-P
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200

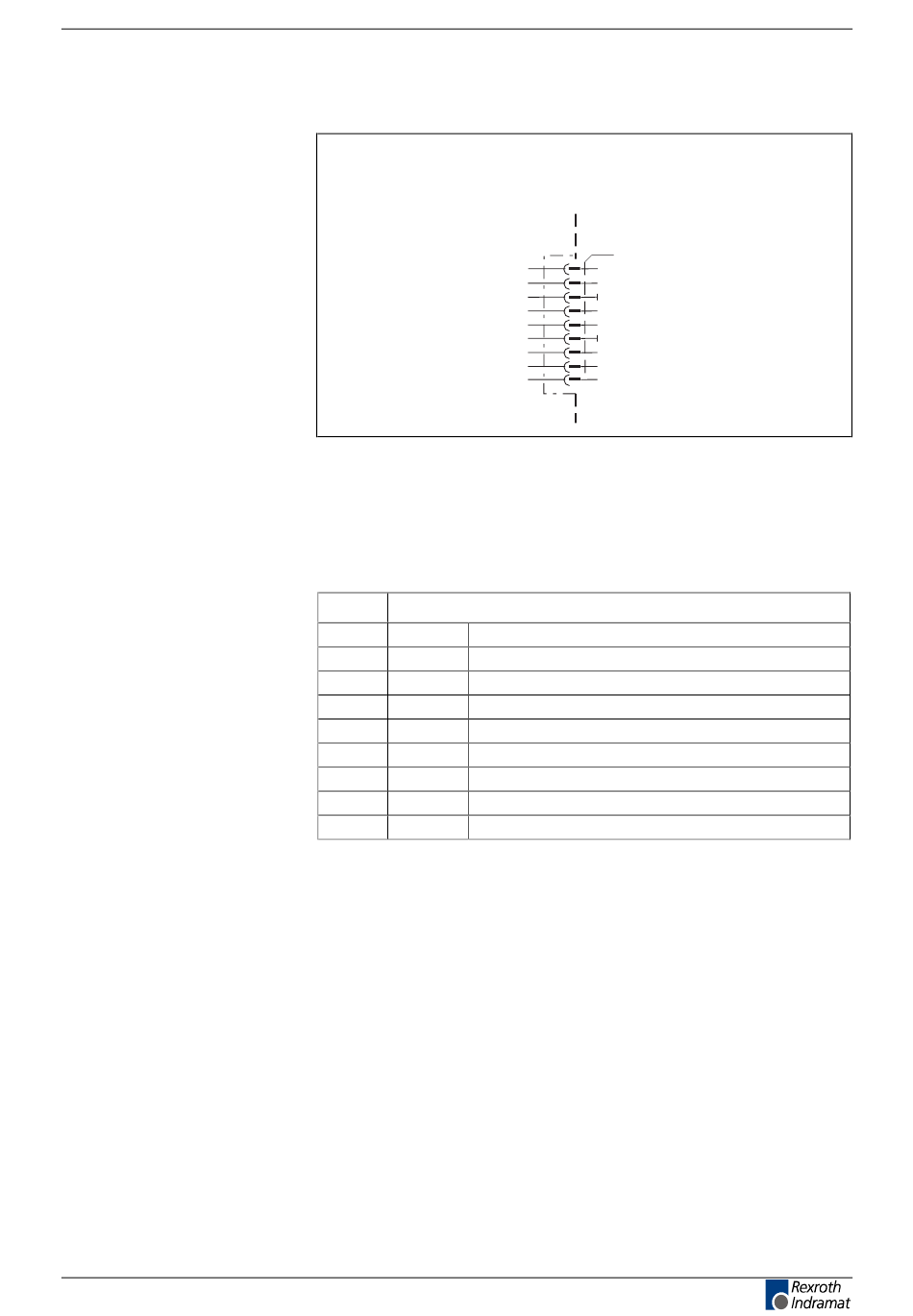

Anschlussplan für CANopen-Interface
Abb. 4-202: CANopen-Interface für DKC05.3
Entsprechend ISO 11 898
Entsprechend ISO 11 898
Pin
X50:
1 n.c.
2 CAN_L
3 0V
4 n.c.
5 Schirm
6 0V
7 CAN_H
8 n.c.
9 n.c.
Abb. 4-203: Zuordnung der Interface-Signale
Über D-Sub Befestigungs-Schrauben und metallisiertes Steckergehäuse.
Die Bedeutung der Diagnoseanzeigen finden Sie in der jeweiligen
firmwareabhängigen Funktionsbeschreibung.
CANopen-Interface
DKC05.3
geräteextern geräteintern
X50
1
n.c.
2
CAN_L
3
0V
4
n.c.
5
Schirm
6
0V
7
CAN_H
8
n.c.
9
n.c.
Bedeutung
n.c.
Differenzsignal
Gnd
n.c.
Schirmanschluss
Differenzsignal
n.c.
n.c.
4-119
AP5163F1.FH7
0V
