ECODRIVE03 Antriebsregelgeräte
Anschluss
DeviceNet Interface:
Kompatibilität der Schnittstelle:
Empfohlener Kabeltyp:
Verbindung der Busteilnehmer:
Baudrate und Kabellänge:
Belegung des Steckverbinders
Max. Busspannung:
Stromaufnahme am Bus:
Diagnoseanzeigen
H60 – H65:
DOK-ECODR3-DKC**.3****-PR05-DE-P
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Anschlussplan für DeviceNet-Interface

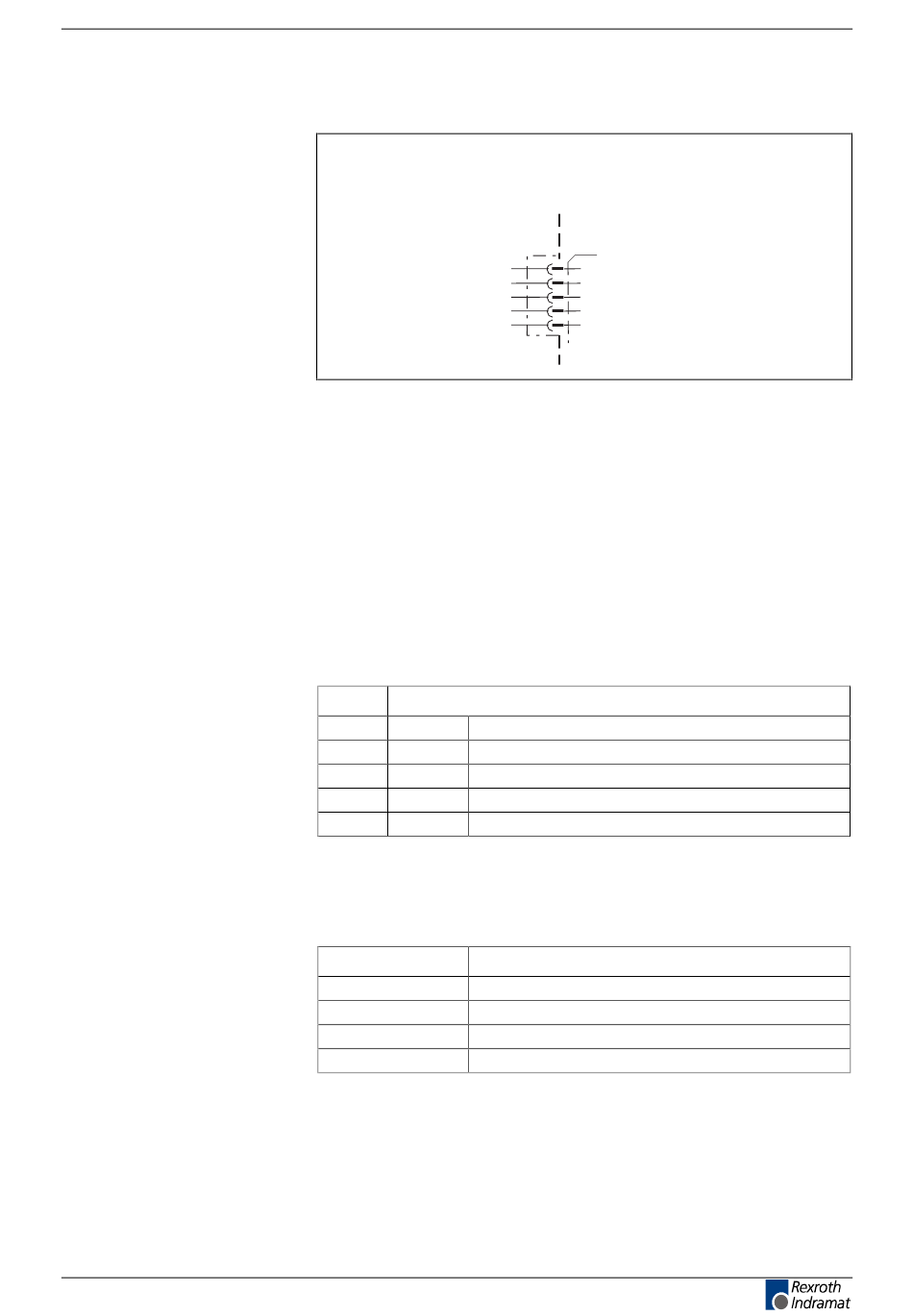

Abb. 4-207: DeviceNet Interface für DKC06.3
Entsprechend DeviceNet Spezifikation 2.0 Vol. 1
Open Screw Connector
Entsprechend DeviceNet Spezifikation 2.0 Vol. 1, Appendix B
Entsprechend DeviceNet Spezifikation 2.0 Vol. 1, Appendix B
Abschlusswiderstände: 121 Ohm, 1%, ¼ W
Entsprechend DeviceNet Spezifikation 2.0 Vol. 1,
Pin
X60:
1 V-
2 CAN-
3 Schirm
4 CAN+
5 V+
Abb. 4-208: Zuordnung der Interface-Signale
+30 V
Busspannung
11 V
18 V
24 V
32 V
Abb. 4-209: Stromaufnahme über Busstecker
Die Bedeutung der Diagnoseanzeigen finden Sie in der jeweiligen
firmwareabhängigen Funktionsbeschreibung.
DeviceNet-Interface
DKC06.3
geräteextern geräteintern
X60
1
V-
2
CAN-
3
Schirm
4
CAN+
5
V+
AP5181F1.FH7
Bedeutung
Differenzsignal
Schirmanschluss
Differenzsignal
Interface Versorgung
Stromaufnahme
4-121
0 V
70 mA
45 mA
35 mA
28 mA
