X12, Optionaler Drosselanschluss für DKC**.3-200-7
Grafische Darstellung:
Ausführung:
Anzugsdrehmoment:
Anschlussquerschnitt:
Anschluss
DR+, DR-:
Belastbarkeit des Anschlusses
DR+, DR-:
DOK-ECODR3-DKC**.3****-PR05-DE-P
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Technische Daten der Anschlussklemme

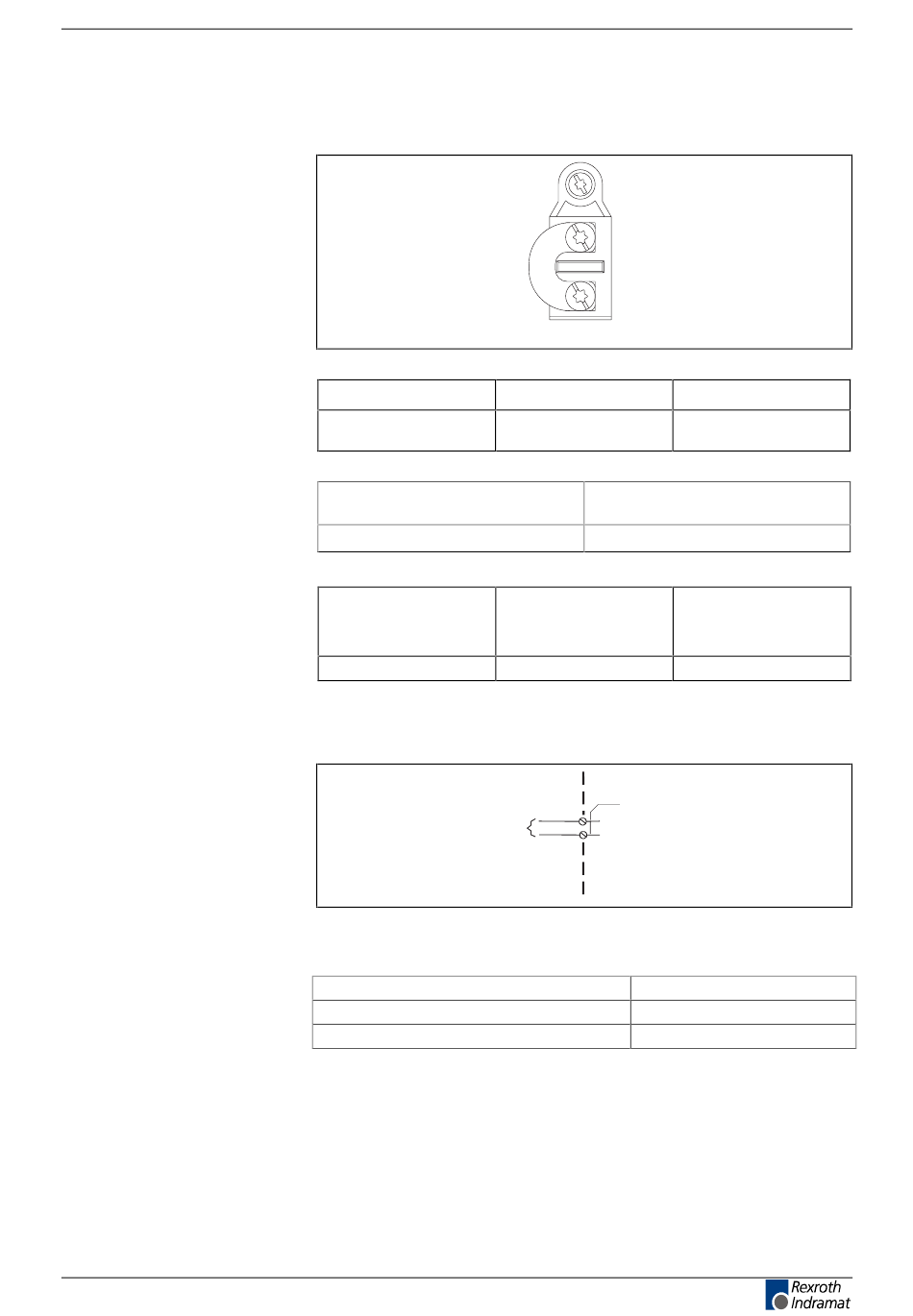

Abb. 4-150: Klemme X12
Typ
Schraubklemme
Abb. 4-151: Ausführung
min. Anzugsdrehmoment
[Nm]
2,5
Abb. 4-152: Anzugsdrehmoment
Querschnitt
eindrähtig
[mm²]
--
Abb. 4-153: Anschlussquerschnitt

Anschluss Drossel (DR+, DR-)

geräteextern
Drosselanschluß
Abb. 4-154: Optionaler Drosselanschluss für DKC**.3-200-7
Auslieferungszustand: mit Brücken an:
max. Spannung gegen L-:
Spannung gegen Erde:
max. Dauerstrom (effektiv):
Ap5294f1.FH7
Polzahl Ausführungsart
2 Schraubanschluss für
Ringkabelschuhe M5
max. Anzugsdrehmoment
[Nm]
3,0
Querschnitt
mehrdrähtig
[mm²]
10 - 25
geräteintern
X12
1
DR+
2
DR-
AP5295F1.FH7
X12.1
anliegende Netzspannung
4-95
Querschnitt
in AWG
Gauge Nr.:
--
nach X12.2
DC 900 V
70 A
