X3, RS232-Schnittstelle

X5, Zwischenkreis und Netzanschluss

Grafische Darstellung:
Ausführung:
Anzugsdrehmoment:
Anschlussquerschnitt:
DOK-ECODR3-DKC**.3****-PR05-DE-P
ECODRIVE03 Zusatzbleedermodul BZM01.3
Hinweis: Nur für internen Gebrauch.
Technische Daten der Anschlussklemmen

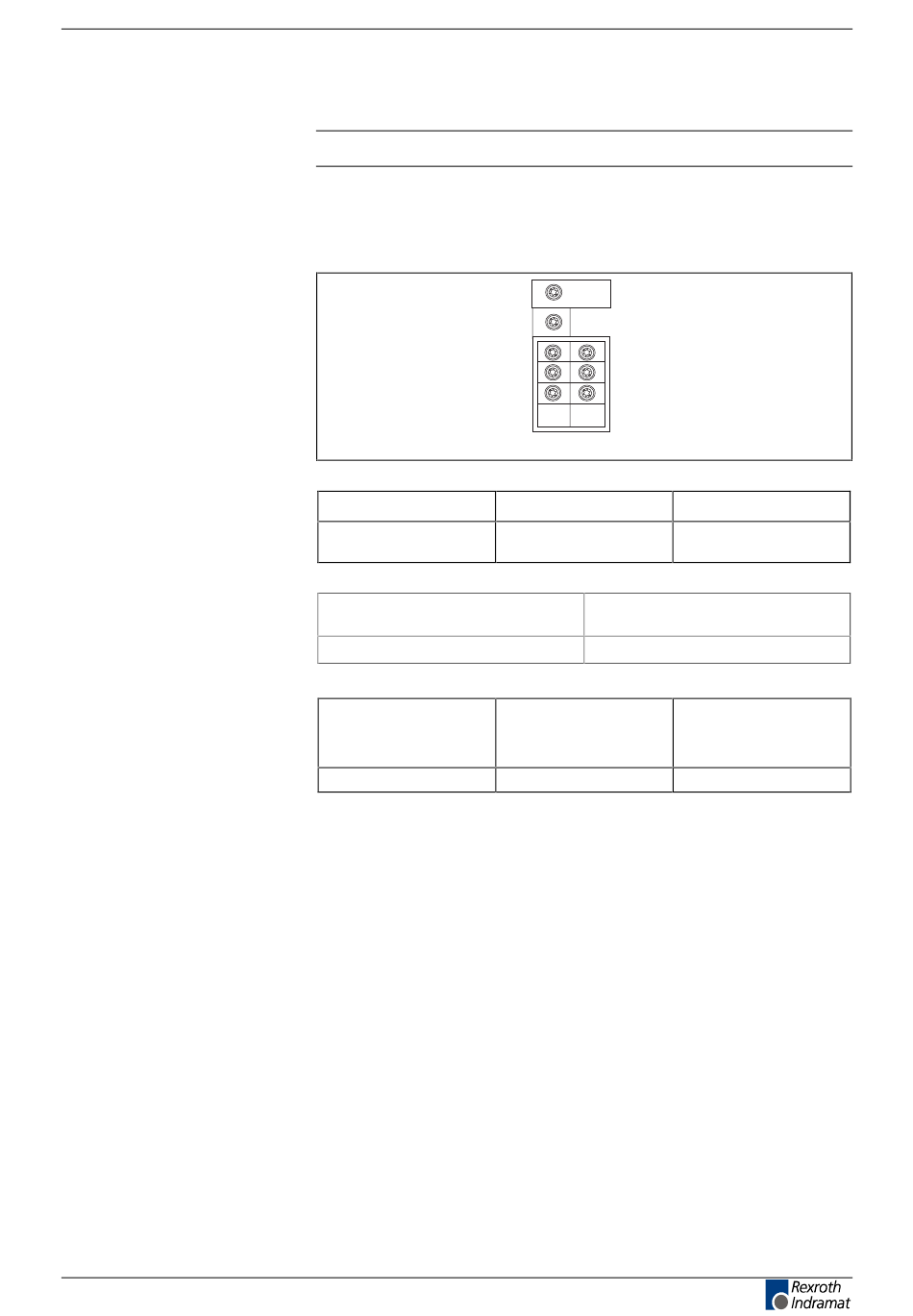

Abb. 6-35: Klemme X5
Typ
Anschlussblock
Abb. 6-36: Ausführung
min. Anzugsdrehmoment
[Nm]
2,5
Abb. 6-37: Anzugsdrehmoment
Querschnitt
eindrähtig
[mm²]
--
Abb. 6-38: Anschlussquerschnitt
L+
L-
A1
L1
L2 A2
L3 A3
Ap5267f1.FH7
Polzahl
2 / 3 / 3
max. Anzugsdrehmoment
Max. anschließbarer
Querschnitt
in mm²
25
6-17
Ausführungsart
Schraubanschluss für
Ringkabelschuhe M5
[Nm]
3,0
Max. Querschnitt
in AWG
Gauge Nr.:
--
