Rexroth Indramat ECODRIVE03 Projektierung Seite 147

ECODRIVE03 Antriebsregelgeräte
DOK-ECODR3-DKC**.3****-PR05-DE-P
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Bei der Konfektionierung des Bus-Kabels wie folgt vorgehen:
• Kabel nach DIN EN50170 / 2 Ausgabe 1996 verwenden
• Kabel abisolieren (siehe vorherige Abbildung)
• Beide Ader in den Schraub-Klemmblock einführen
Hinweis: Die Adern für A und B dürfen nicht vertauscht werden.
• Kabelmantel zwischen die beiden Klemmstege drücken
• Beide Ader in den Schraubklemmen festschrauben
A B
A B
A B
A B
1 Schalterstellung für den ersten und letzten Slave im Profibus-DP
2 Der Kabelschirm muß blank auf der Metallführung liegen

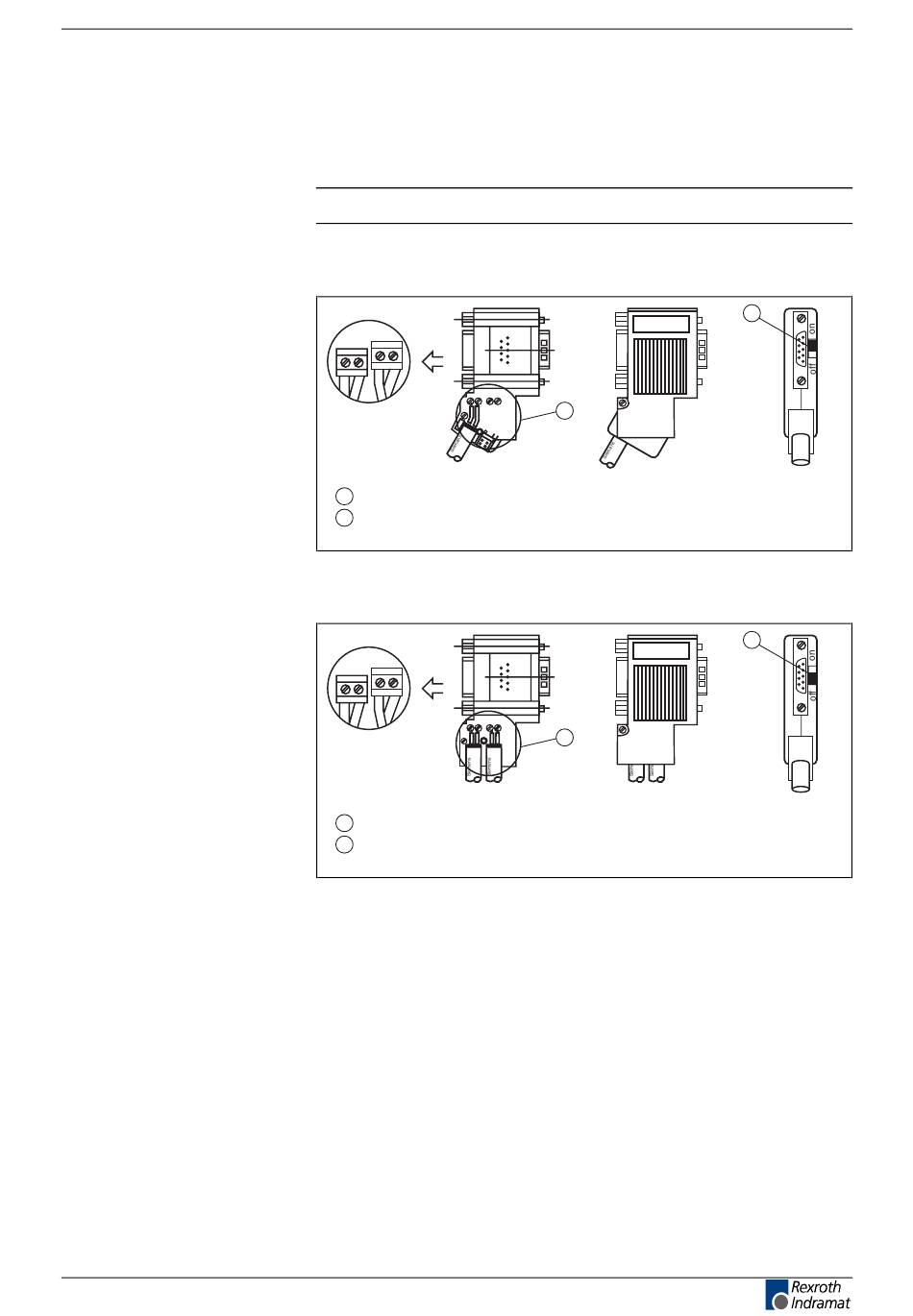

Abb. 4-189: Busanschluss für den ersten und den letzten Slave, Bus-Stecker mit
9-poliger D-Sub-Buchse, INS 0541
A B
A B
A B
A B
1 Abschlußwiderstand ist abgeschaltet
2 Der Kabelschirm muß blank auf der Metallführung liegen
Abb. 4-190: Busanschluss für alle weiteren Slaves, Bus-Stecker mit 9-poliger
D-Sub-Buchse, INS 0541
2
2
4-113
1
Ap5074f1.fh7
1
Ap5075f1.fh7
