Rexroth Indramat ECODRIVE03 Projektierung Seite 148

4-114
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
A B
A B
A B
A B
1 Schalterstellung für den ersten und letzten Slave im Profibus-DP
2 Der Kabelschirm muß blank auf der Metallführung liegen

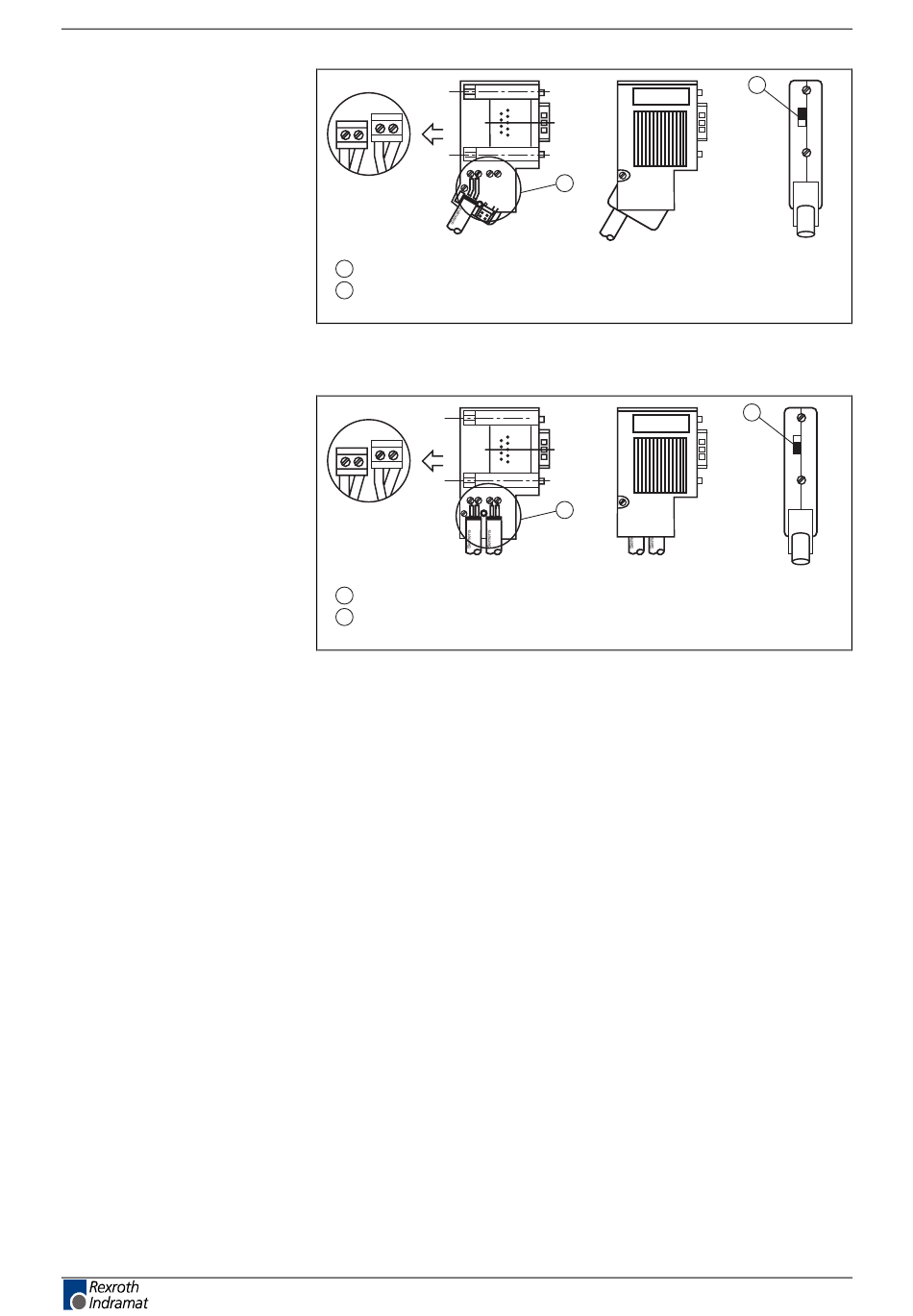

Abb. 4-191: Busanschluss für den ersten und den letzten Slave, ohne 9-polige D-
Sub-Buchse INS 0540
A B
A B
A B
A B
1 Abschlußwiderstand ist abgeschaltet
2 Der Kabelschirm muß blank auf der Metallführung liegen
Abb. 4-192: Busanschluss für alle weiteren Slaves, ohne 9-polige D-Sub-Buchse
INS 0540
Den Anschluss des DKC03.3 an eine Steuerung über eine geschirmte
Zweidrahtleitung nach DIN 19245/Teil1 vornehmen.
ECODRIVE03 Antriebsregelgeräte
2
2
DOK-ECODR3-DKC**.3****-PR05-DE-P
1
on
off
Ap5076f1.fh7
1
on
off
Ap5077f1.fh7
