4-52
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Anschluss

RS232-Schnittstelle

Die RS232-Schnittstelle wird für die Programmierung, Parametrierung
und Diagnose bei Inbetriebnahme und Service benötigt.
Die RS232-Schnittstelle ermöglicht:
• Eine Teilnehmerzahl von maximal 1
• Eine Übertragungslänge von bis zu 15 m
• Übertragungsraten von 9600/19200 Baud
Über die RS232-Schnittstelle kann jeweils nur ein Antrieb mit Hilfe des
Inbetriebnahmeprogramms DriveTop parametriert werden.
RS232:
PC mit 9poligem
D-SUB-Stecker
PC mit 25poligem
D-SUB-Stecker
1) Verbindung des metallisierten Steckergehäuses mit Gehäusepotential
durch Befestigungsschrauben des Steckers

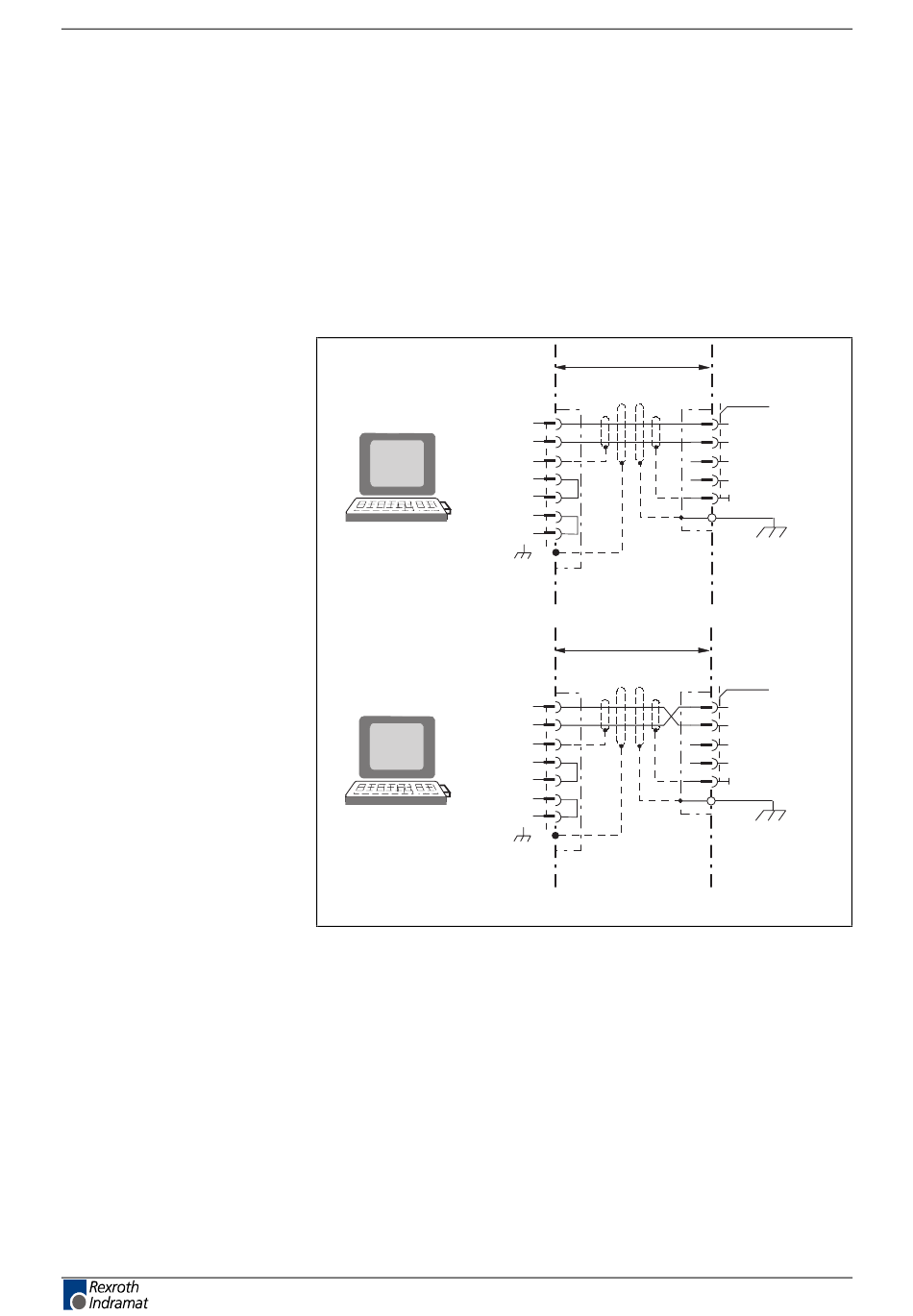

Abb. 4-61: Verbindung eines PCs mit der RS232-Schnittstelle
Siehe auch Seite 13-4: "Bestellbares Zubehör"
ECODRIVE03 Antriebsregelgeräte
max. 15 m
IKB0005
2
RxD
3
TxD
5
GND
4
DTR
6
DSR
7
RTS
8
CTS
max. 15 m
2
TxD
3
RxD
7
GND
20
DTR
6
DSR
4
RTS
5
CTS
DOK-ECODR3-DKC**.3****-PR05-DE-P
X2
2
TxD
3
RxD
4
RS485+
5
RS485-
7
0 V
1)
X2
2
TxD
3
RxD
4
RS485+
5
RS485-
7
0 V
1)
AP5063F1.FH7
