4.3

Elektrischer Anschluss

Leistungskabel

Das Spannungsversorgungskabel muss an Klemmenblock TM1 angeschlossen werden. Für die 3-pha-
sige Versorgungsspannung erfolgt der Anschluss über die Klemmen L1(L), L2 und L3(N), für die 1-
phasige Versorgungsspannung über die Klemmen L1(L) und L3(N).
Das Motorkabel ist an die Klemmen U, V und W des Klemmenblocks TM1 anzuschließen.
HINWEIS
Ein Anschluss der Spannungsversorgung an die Klemmen U, V und W führt zu einer Zer-
störung des Frequenzumrichters.

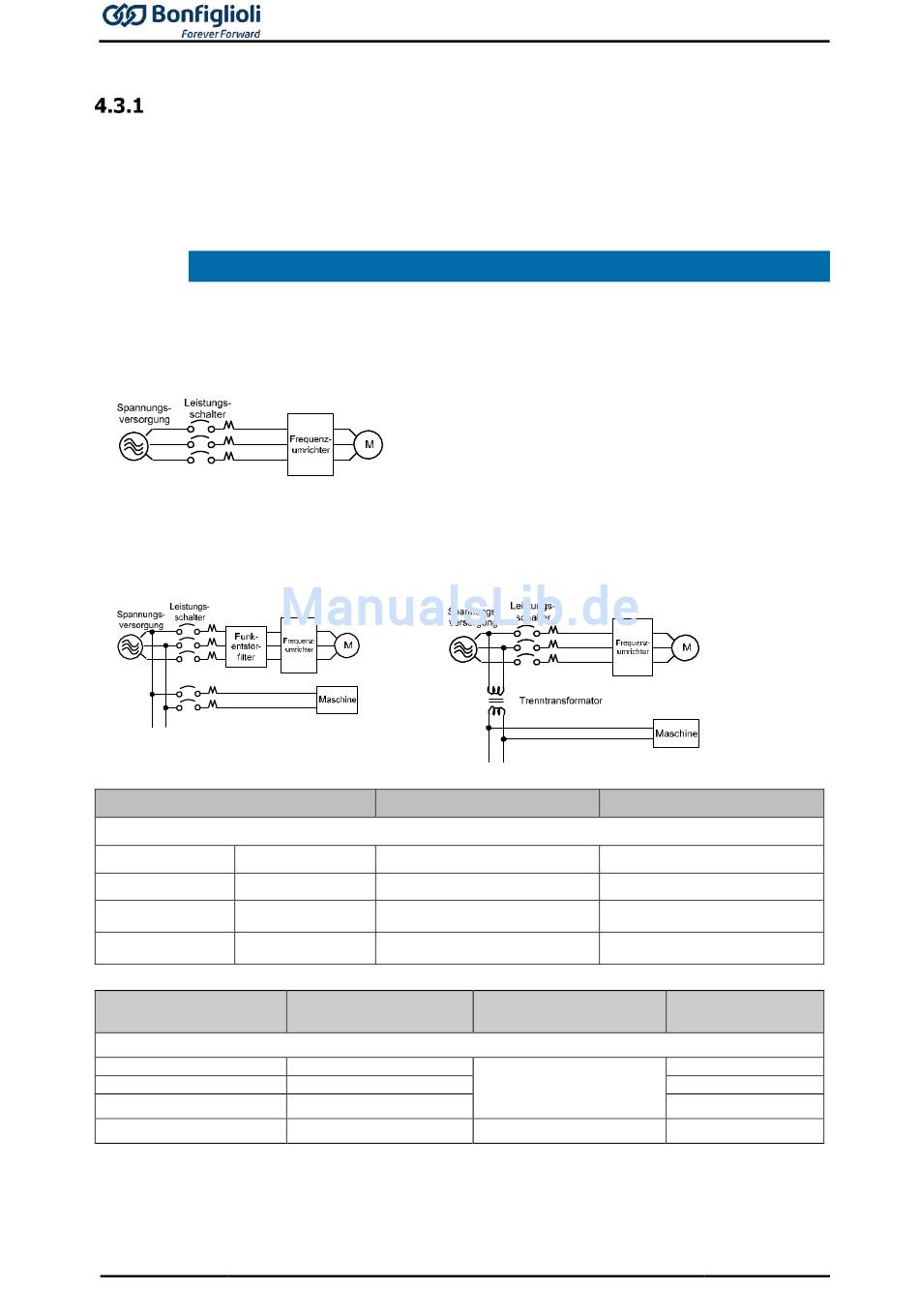

Anschlussbeispiel: Anschluss des Frequenzumrichters an eine Spannungsversorgung

Installieren Sie ein Funkentstörfilter oder einen Trenntransformator, wenn neben dem Frequenzum-
richter auch andere elektrische Betriebsmittel an die gleiche Spannungsversorgung angeschlossen
werden. Bitte beachten Sie hierbei die gültigen Normen.
Nenndaten Frequenzumrichter
Maximaler Kurzschlussstrom und maximale Versorgungsspannung (Effektivwerte):
Spannung
110V 0.2~0.75 kW
220V
440V 0.75~2.2 kW
Nenndaten
Frequenzumrichter
Nenndaten der Leistungklemmen:
110V
220V
220V
440V
26
Max. Kurzschlusstrom [A]
Leistung
0.2~2.2 kW
Leistung
0.2~0.75 kW
0.2~0.75 kW
1.5~2.2 kW
0.75~2.2 kW
Betriebsanleitung Frequenzumrichter S2U
Maximale Spannung
5000A
5000A
5000A
Spannung
300V
600V
120V
240V
480V
Strom
30A
20A
30A
28A
