Stellen Sie zuerst Parameter 03-09 ein, bevor Sie die Parameter 00-02/00-03 auf [1] (Externe Start-
/Stoppsteuerung über programmierbare Klemmen) einstellen.
03-11 Programmierbarer Relaisausgang RY1 (Klemmen RB, RA)
[0]
In Betrieb
[1]
Fehler
[2]
Frequenzsollwert erreicht (siehe 03-13/03-14)
[3]
Innerhalb Frequenzbereich (3-13 ± 3-14) (siehe 03-13/03-14)
[4]
Frequenzschwellwert überschritten (> 03-13) – Sollfrequenz (siehe 03-13/03-14)
[5]
Frequenzschwellwert unterschritten (< 03-13) – Sollfrequenz (siehe 03-13/03-14)
[6]
Automatischer Wiederanlauf
Bereich
[7]
Kurzzeitiger Netzausfall (siehe07-00)
[8]
Schnellstopp mit Bremsung
[9]
Stopp durch Abschalten des Ausgangs
[10]
Motorüberlast-Sicherung (OL1)
[11]
Antriebsüberlast-Sicherung (OL2)
[12]
Reserviert
[13]
Voreingestellter Stromwert erreicht (siehe 03-15/03-16)
[14]
Voreingestellte Frequenz zur Steuerung der Bremse erreicht (siehe 03-17/03-18)
03-13 Frequenzschwellwerteinstellung
Be-
[0,00~650,00] Hz
reich
03-14 Toleranzbereich für Frequenzschwellwert
Be-
[0,00~30,00] Hz
reich
Relaisausgang RY1: Funktionsbeschreibung:
03-11 = [0] : RY1 wird mit dem RUN-Signal (in Betrieb) eingeschaltet.
1)
03-11 = [1] : RY1 wird bei Auftreten eines Umrichterfehlers eingeschaltet.
2)
03-11 = [2] : RY1 wird eingeschaltet, sobald die Ausgangsfrequenz die Sollfrequenz erreicht
3)
hat.

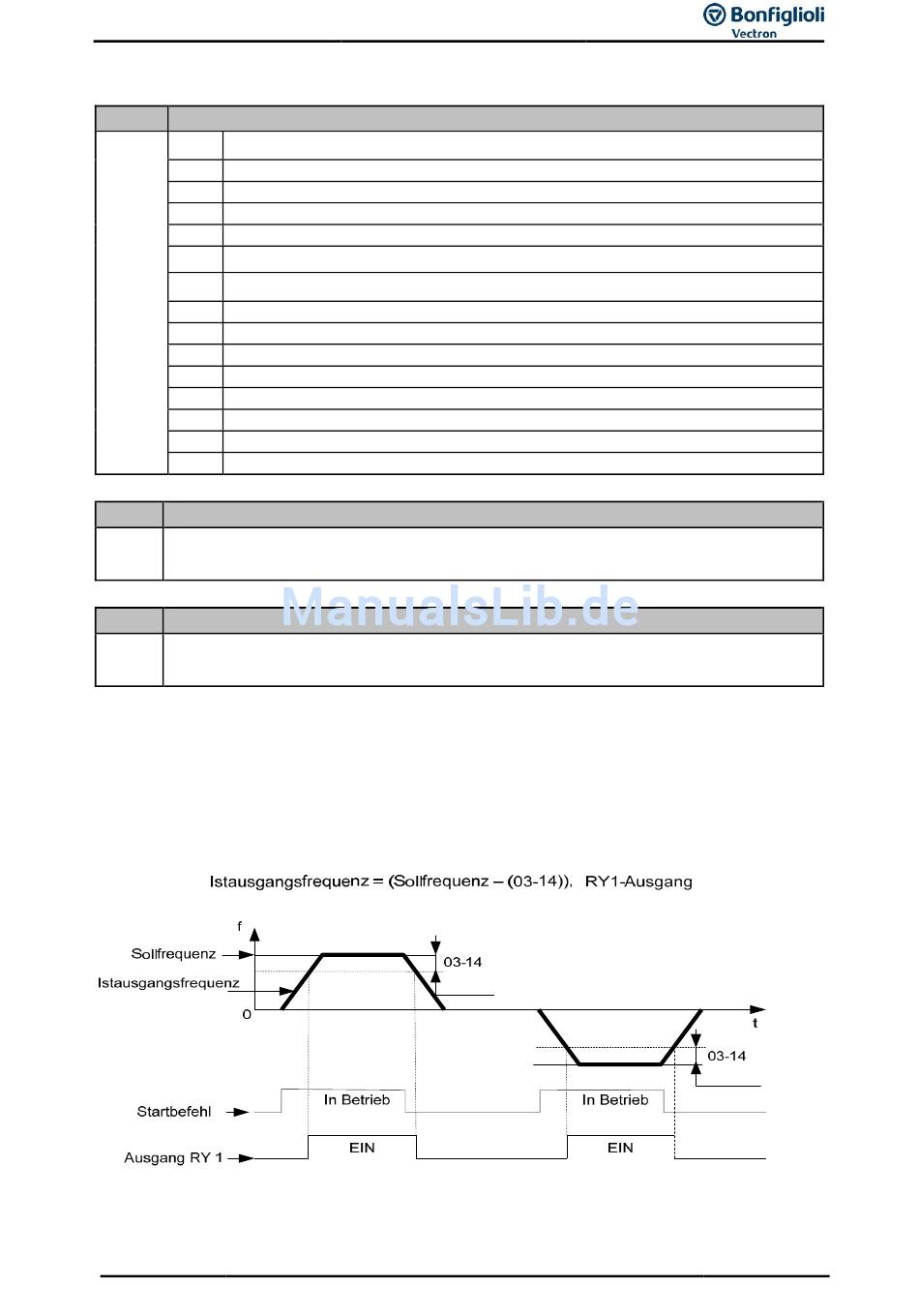

Beispiel: Sollfrequenz =30, Toleranzbereich für Frequenzschwellwert (03-13) = 5
02/16
AUS
Betriebsanleitung Frequenzumrichter S2U
EIN
95
