Installieren
Achten Sie auf den ordnungsgemäßen Anschluss der
Abschirmungen, um optimale Störsicherheit zu gewähr-
leisten.

3.4.22 Schalter S201, S202 und S801

3 3
Verwenden Sie die Schalter S201 (A53) und S202 (A54), um
eine Strom- (0-20 mA) oder Spannungskonfiguration (-10 V
bis +10 V) für die Analogeingangsklemmen 53 und 54
auszuwählen.
Sie können Schalter S801 (BUS TER.) verwenden, um für die
serielle RS485-Schnittstelle (Klemmen 68 und 69) die
integrierten Busabschlusswiderstände zu aktivieren.
Siehe Abbildung 3.50.
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busabschluss) = AUS
HINWEIS
Legen Sie beim Ändern der Funktion von S201, S202
oder S801 den Schalter nicht mit Gewalt um. Nehmen
Sie beim Bedienen der Schalter die LCP-Bedieneinheit ab.
Bedienen Sie die Schalter nicht, wenn der Frequenzum-
richter nicht eingeschaltet ist.

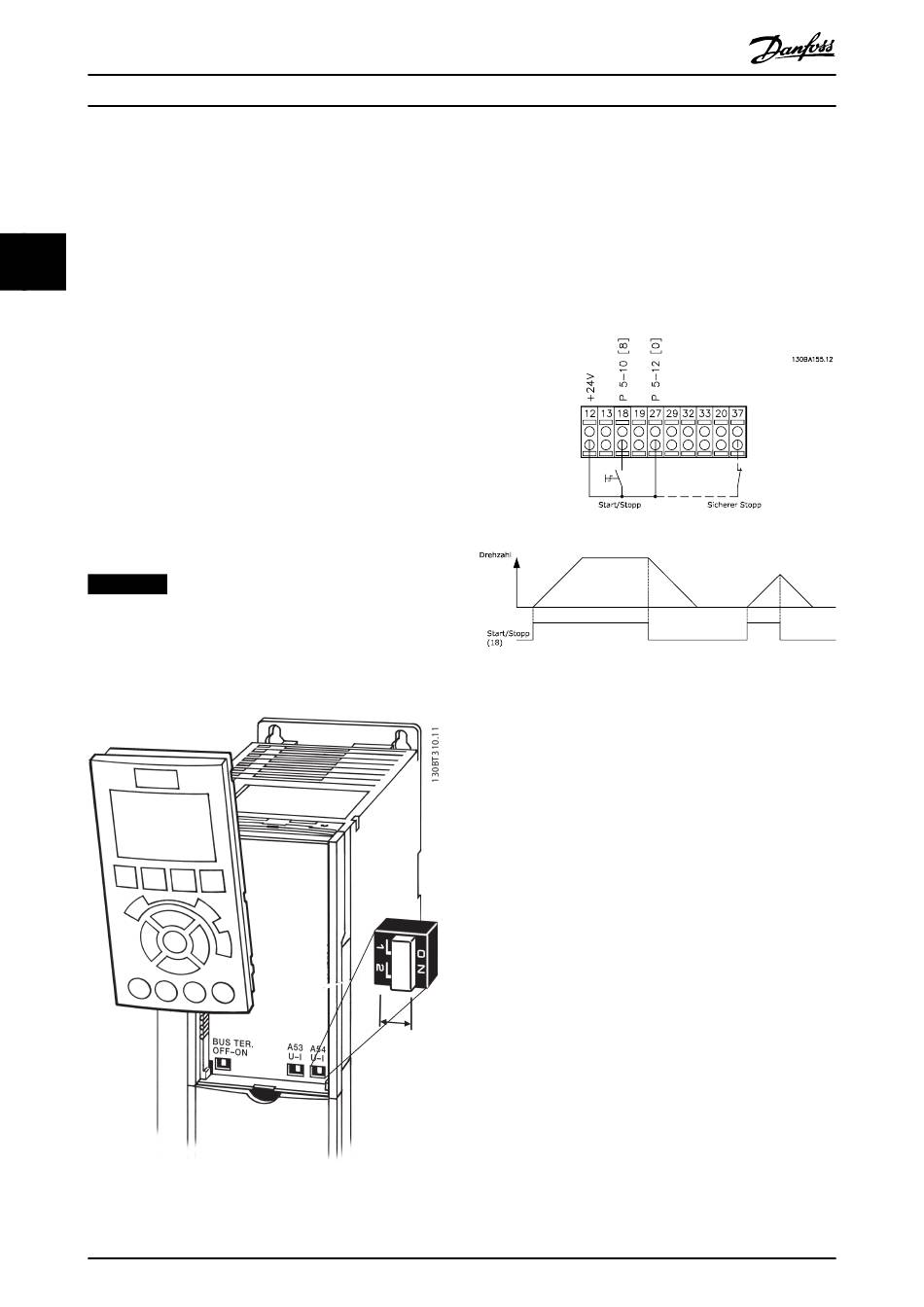

Abbildung 3.55 Lage des Schalters
56
®
VLT AutomationDrive FC 302

3.5 Anschlussbeispiele

3.5.1 Start/Stopp

Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [8]
Start
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [0]
Ohne Funktion (Standardeinstellung Motorfreilauf invers)
Klemme 37 = STO
Abbildung 3.56 Verdrahtung Start/Stopp

3.5.2 Puls-Start/Stopp

Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [9]
Puls-Start
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [6]
Stopp (inv.)
Klemme 37 = STO
