VLT
Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen

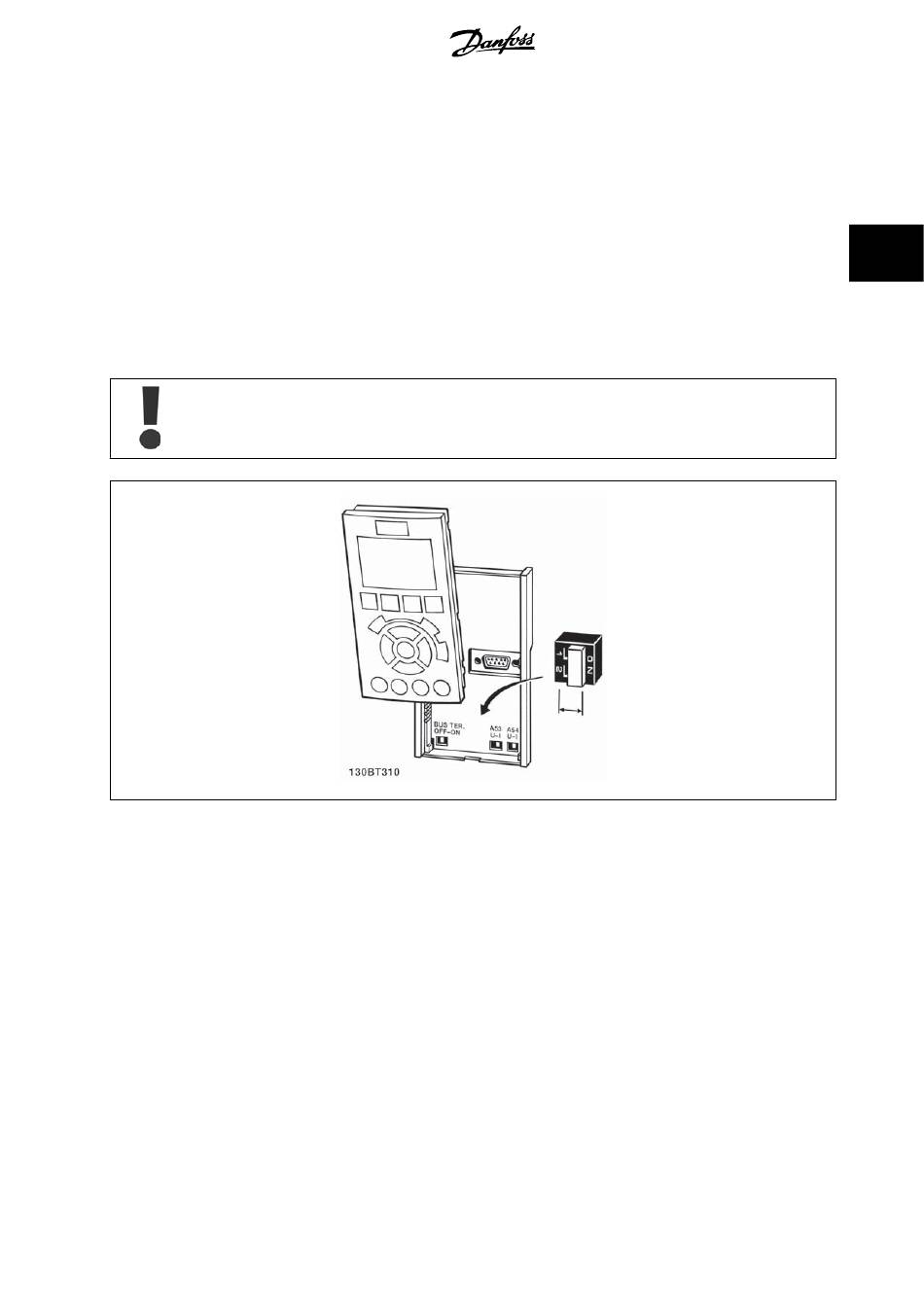

3.8.2 Schalter S201, S202 und S801
Die Schalter S201 (A53) und S202 (A54) dienen dazu, die Betriebsart für Strom (0-20 mA) oder Spannung (-10 bis 10 V) für die Analogeingänge 53 bzw.
54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die serielle RS-485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschlusswiderstände
zu aktivieren.
Siehe auch das
Diagramm
mit allen elektrischen Anschlüssen im Abschnitt
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
Beim Ändern der Funktion der Schalter S201, S202 und S801 darf ein Umschalten nicht mit Gewalt herbeigeführt werden. Nehmen Sie
beim Bedienen der Schalter vorsichtshalber die -Bedieneinheit ab. Die Schalter dürfen nur betätigt werden, wenn der Frequenzumrichter
spannungsfrei geschaltet ist.
Elektrische Installation
MG.33.U2.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
.
3 Installieren
3
69
