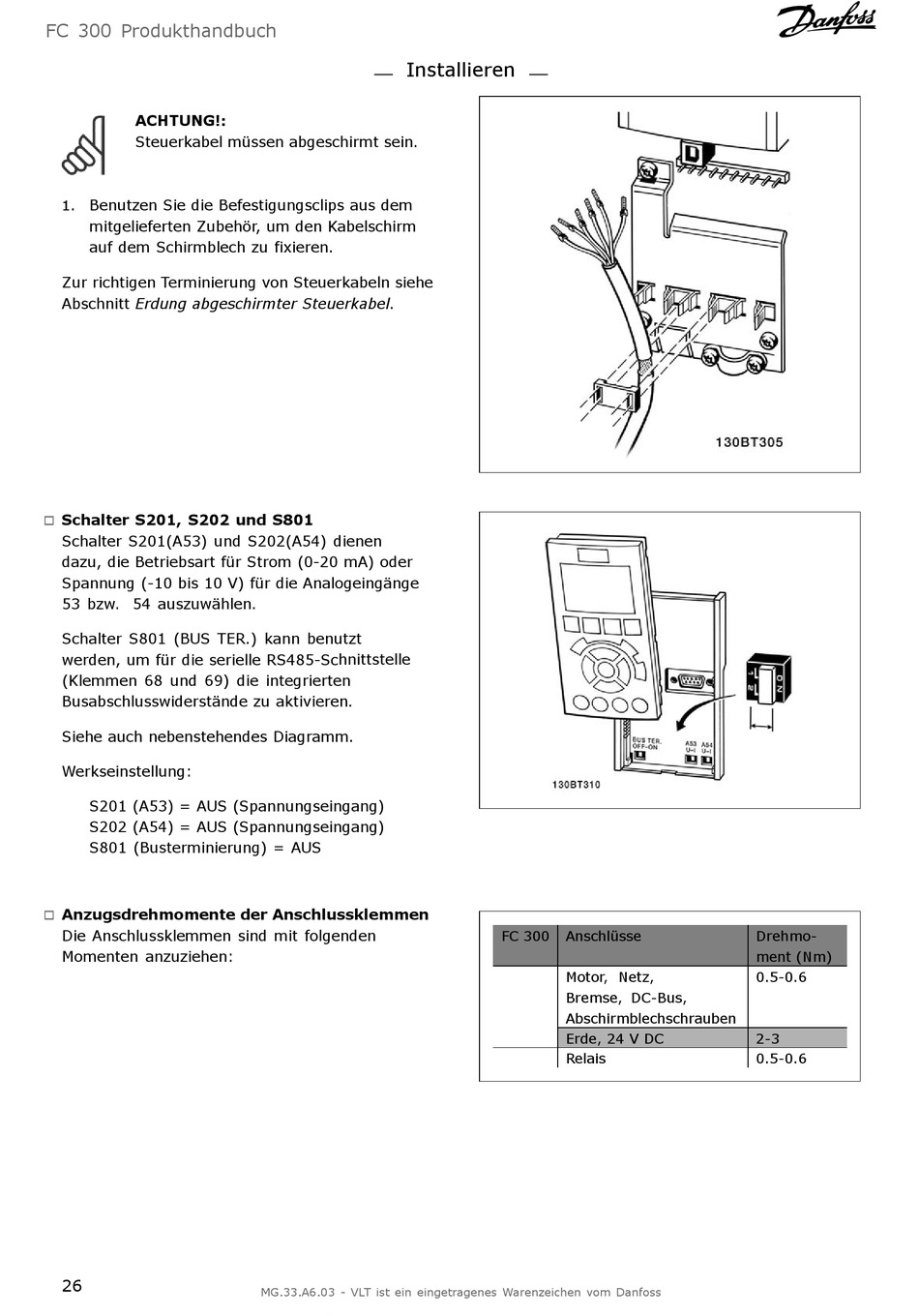

FC 300 Produkthandbuch
ACHTUNG!:
Steuerkabel müssen abgeschirmt sein.
Benutzen Sie die Befestigungsclips aus dem
1.
mitgelieferten Zubehör, um den Kabelschirm
auf dem Schirmblech zu fixieren.
Zur richtigen Terminierung von Steuerkabeln siehe
Abschnitt Erdung abgeschirmter Steuerkabel.
Schalter S201, S202 und S801
"
Schalter S201(A53) und S202(A54) dienen
dazu, die Betriebsart für Strom (0-20 mA) oder
Spannung (-10 bis 10 V) für die Analogeingänge
53 bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt
werden, um für die serielle RS485-Schnittstelle
(Klemmen 68 und 69) die integrierten
Busabschlusswiderstände zu aktivieren.
Siehe auch nebenstehendes Diagramm.
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
Anzugsdrehmomente der Anschlussklemmen
"
Die Anschlussklemmen sind mit folgenden
Momenten anzuziehen:
26
Installieren
MG.33.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
FC 300
Anschlüsse
Motor, Netz,
Bremse, DC-Bus,
Abschirmblechschrauben
Erde, 24 V DC
Relais
Drehmo-
ment (Nm)
0.5-0.6
2-3
0.5-0.6
