Installieren

3.5.2 Schalter S201, S202 und S801

Schalter S201 (A53) und S202 (A54) dienen dazu, die
Betriebsart für Strom (0-20 mA) oder Spannung (-10 bis
+10 V) für die Analogeingänge 53 bzw. 54 auszuwählen.
3 3
Schalter S801 (BUS TER.) kann benutzt werden, um für die
serielle RS-485-Schnittstelle (Klemmen 68 und 69) die
integrierten Busabschlusswiderstände zu aktivieren.
Siehe auch Elektrische Installation, Übersicht im Abschnitt
Elektrische Installation.
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busabschluss) = AUS
HINWEIS
Achten Sie beim Ändern der Funktion von S201, S202 oder
S801 darauf, den Schalter nicht mit Gewalt umzulegen. Es
wird empfohlen, beim Betätigen der Schalter die LCP-
Aufnahme abzunehmen. Die Schalter dürfen nicht betätigt
werden, während die Stromversorgung zum Frequenzum-
richter eingeschaltet ist.

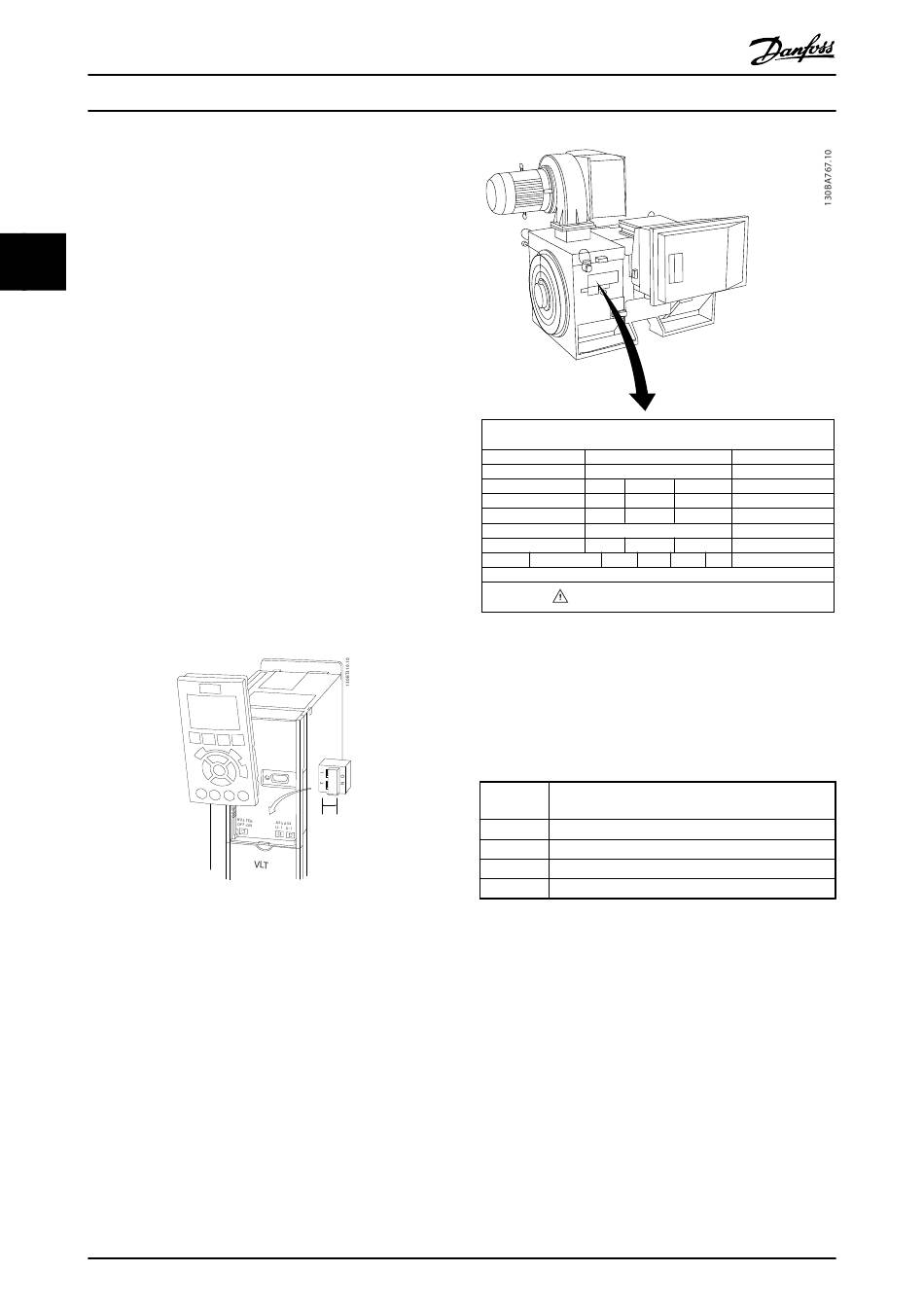

Abbildung 3.46

3.6 Erste Inbetriebnahme und Test

Um die Konfiguration zu testen und sicherzustellen, dass
der Frequenzumrichter funktioniert, kann folgendermaßen
vorgegangen werden:
1. Schritt. Überprüfen Sie das Motor-Typenschild.
HINWEIS
Der Motor hat entweder Stern- (Y) oder Dreieck-(Δ)-
Schaltung. Diese Informationen befinden sich auf dem
Motor-Typenschild.
52
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
THREE PHASE INDUCTION MOTOR
MOD MCV 315E Nr. 135189 12 04
kW 400 PRIMARY
HP
536 V 690 A 410.6
mm 1481 V A
Hz 50 V A
DESIGN N
SECONDARY
DUTY S1 V A
INSUL I EFFICIENCY % 95.8% 100%
CAUTION
Abbildung 3.47
2. Schritt. Geben Sie die Motor-Typenschilddaten in diese
Parameterliste ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste
[QUICK MENU], und wählen Sie dann „Q2 Quick Setup/
Inbetriebnahme-Menü".
1. 1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
2. 1-22 Motornennspannung
3. 1-23 Motornennfrequenz
4. 1-24 Motornennstrom
5. 1-25 Motornenndrehzahl
Tabelle 3.39
3. Schritt. Aktivieren Sie die Automatische Motoranpassung
(AMA)
Ausführen einer AMA stellt optimale Motorleistung sicher.
Die AMA misst exakt die elektrischen Ersatzschaltbilddaten
des Motors und optimiert dadurch die interne Regelung.
1. Schließen Sie Klemme 37 an Klemme 12 an.
(wenn Klemme 37 verfügbar ist).
2. Schließen Sie die Klemme 27 an Klemme 12 an
oder stellen Sie 5-12 Klemme 27 Digitaleingang auf
„Ohne Funktion" (5-12 Klemme 27 Digitaleingang
[0]).
3. Aktivieren Sie die AMA in 1-29 Autom. Motoran-
passung.
IL/IN 6.5
SF 1.15
CONN Y COS f 0.85 40
CONN °C
AMB 40
ALT 1000 m
CONN
RISE °C
80
CONN ENCLOSURE IP23
95.8% 75% WEIGHT 1.83 ton
