Funktions- und Anwendungsbeschreibung | Rexroth IndraDrive
Funktion
Identifikation, Bestandteile
HAS05.1-007-NNL
CSH01.1C an X41
(Bedingung: Option 3 nicht bestückt)
CDB01.1C an X41.1 (Option ST1)
Abb.14-26: Zuordnung HAS05.1-007
An Steuerteilen CDB01 können Sie beide Ausführungen gemeinsam einset‐
zen. Dabei gibt es folgende Einschränkung:
Beim Einsatz der Ausführung NNL an 50 mm breiten Antriebsregelgeräten
HMD01.1N‑W0012 bzw. HMD01.1N‑W0020 kann am links benachbarten
Steuerteil kein Adapter der Ausführung NNR eingesetzt werden.

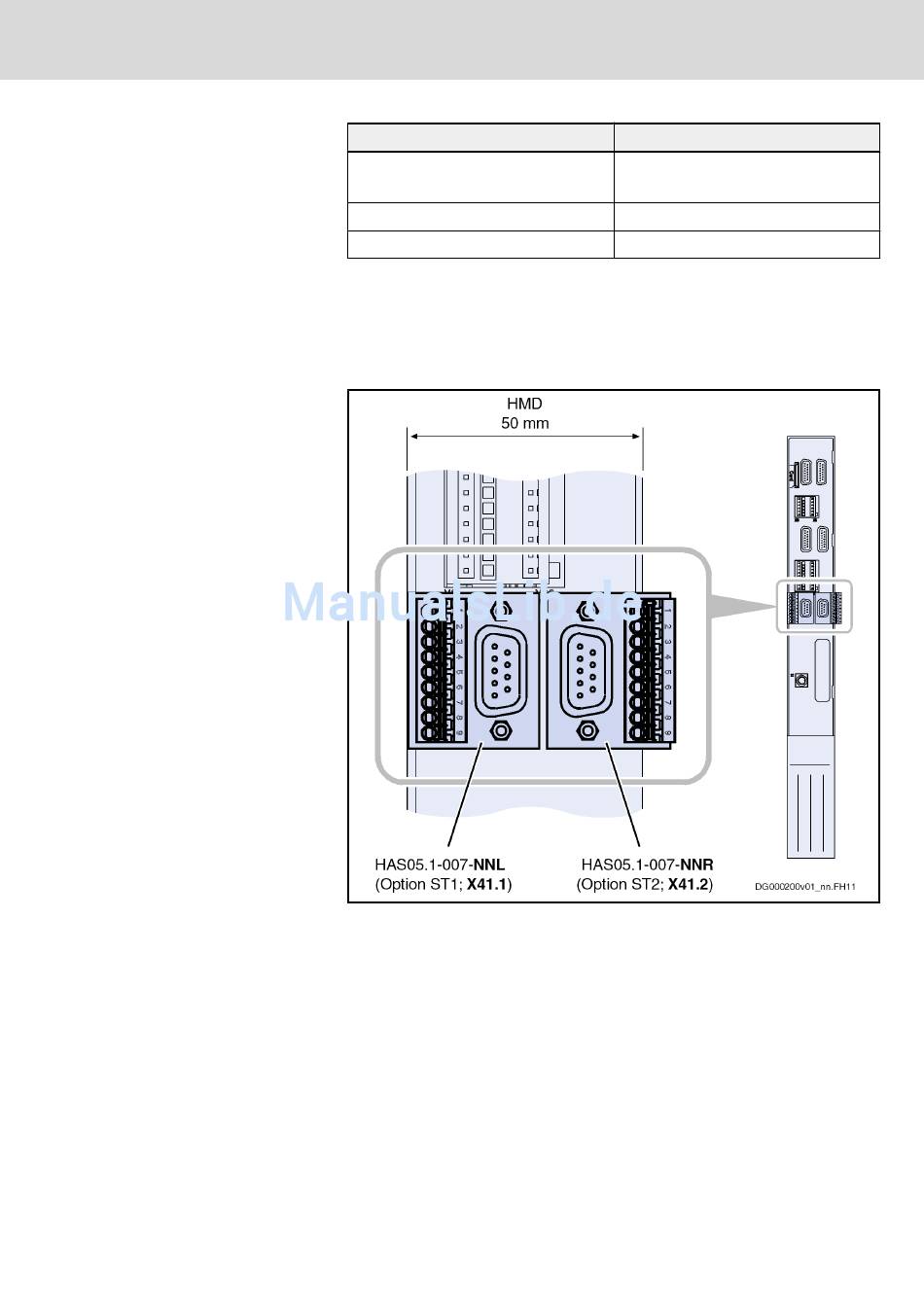

Abb.14-27: HAS05.1-007-NNL und -NNR an einem 50 mm breiten Antriebsregel‐
gerät HMD
Universeller Adapter für die Sicherheitstechnik.
Anwendungen:
1. Umsetzer des D‑Sub-Anschlusses auf Klemmanschluss für eine Achse
2. Verbindung der Zusatzkomponente HAT01 mit dem Steuerteil und
Optionsmodul S1
3. Umsetzer des D‑Sub-Anschlusses auf Klemmanschluss für die Busver‐
bindung von Optionsmodulen S1 der Achsen einer Zone (siehe Abbildung
"Verdrahtungsbeispiel mit HAS05.1-007-NNR" auf Seite
Zur Identifikation hat das Zubehör ein Typenschild.
Electric Drives | Bosch Rexroth AG
and Controls
HAS05.1-007-NNR
CSH01.1C an X41
CSH01.2C an X41
CDB01.1C an X41.2 (Option ST2)
265/285
Anhang
252)
