7.3

Zustimmungseinrichtung mit drei Stellungen

7.4 Befehlseinrichtung mit selbsttätiger Rückstellung (sicherer
Tipptaster)

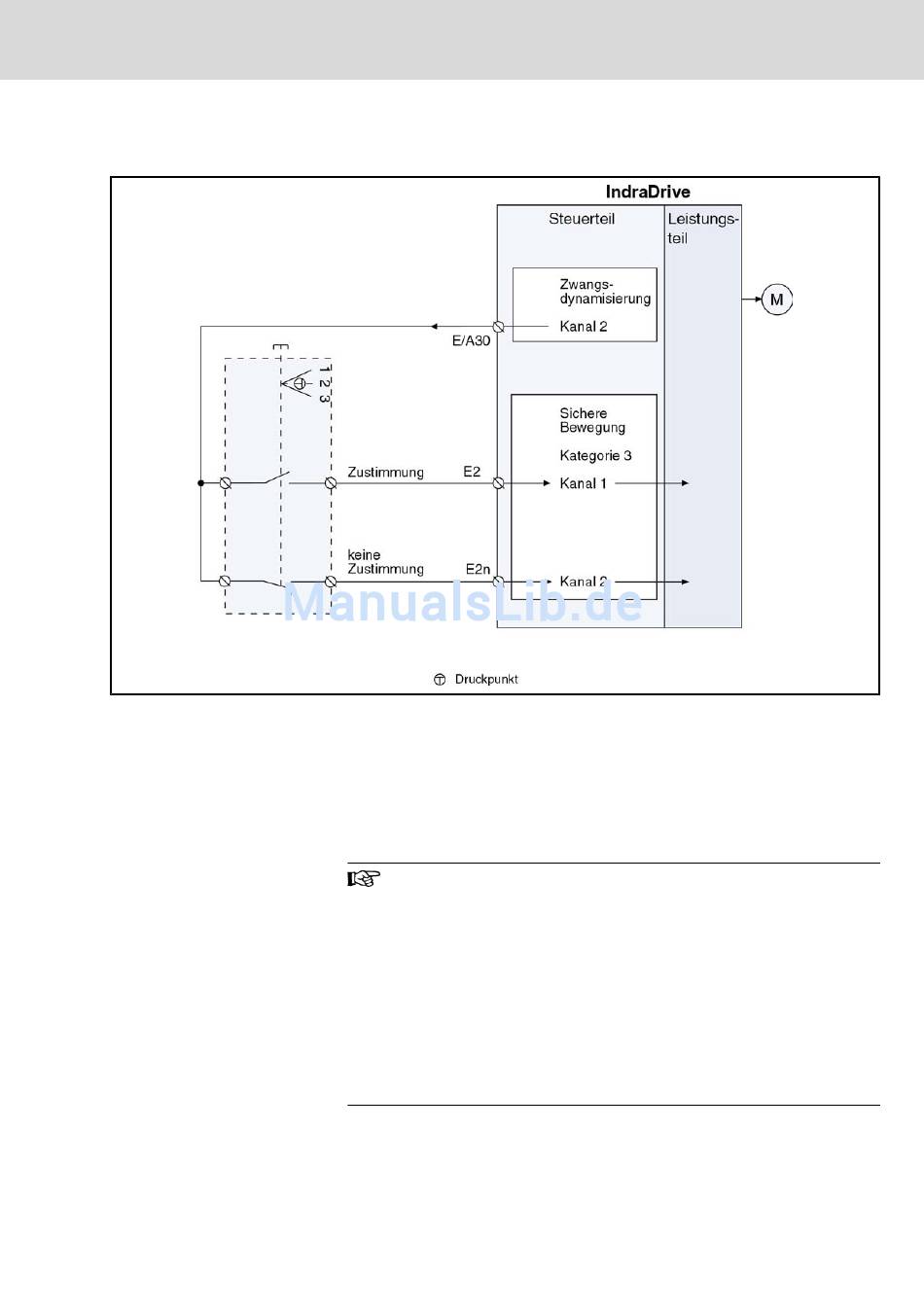

Abb.7-4: Zustimmungseinrichtung mit drei Stellungen
Befehlseinrichtungen müssen der Kategorie 3 nach EN 954‑1 entsprechen.
Falls diese Kategorie nicht erreicht werden kann, muss diese Funktion mit einer
Zustimmungseinrichtung kombiniert werden.
Mögliche Befehlsgeräte für die Einleitung einer sicher überwachten
Bewegung nach Tabelle 2 Abs. 14.1.1 der EN 12417 Sicherheit von
Werkzeugmaschinen ‑ Bearbeitungszentren:
● Einkanalige Tipptaster (+/‑ Richtung) in Verbindung mit einer
zweikanaligen Zustimmungseinrichtung. Steuerung der Zu‐
stimmung gemäß Kategorie 3 nach EN 954‑1.
● Einkanalige Vorwahlschalter (+/‑ Richtung) in Verbindung mit
einer zweikanaligen Zustimmungseinrichtung. Zustimmung ist
gleichzeitig Tipptaster. Steuerung der Zustimmung gemäß
Kategorie 3 nach EN 954‑1.
● Zweikanalige Tipptaster (+/‑ Richtung). Steuerung der Tipp‐
schaltung gemäß Kategorie 3 nach EN 954‑1.
Electric Drives | Bosch Rexroth AG
and Controls
Anwendungsbeispiele
