Ansteuereinheit; Anschluss - REXROTH IndraDrive Funktions- Und Anwendungsbeschreibung

Funktions- und Anwendungsbeschreibung | Rexroth IndraDrive
8.5.2

Ansteuereinheit

8.5.3

Anschluss

Anbindung der Ansteuereinheit an
das Antriebsregelgerät

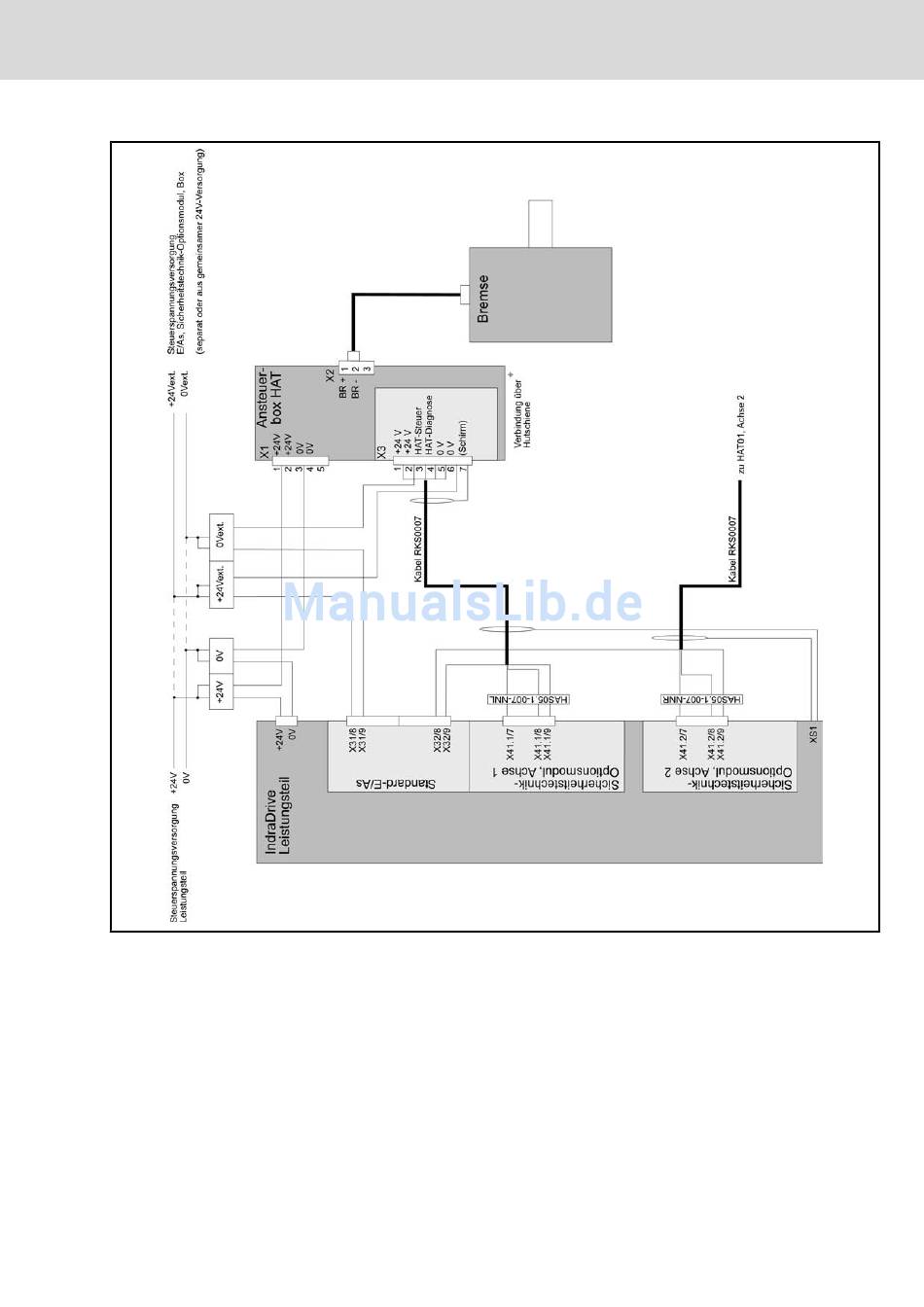

Abb.8-27: Anschlussplan des "Sicheren Brems- und Haltesystems" an Doppel‐
achs-Antriebsregelgeräten
Die Ansteuereinheit HAT01.1-002-NNN-NN wird zur Ansteuerung der redun‐
danten Haltebremse benötigt. Sie ist vorgesehen zur Hutschienenmontage im
Schaltschrank.
Zur Anbindung der Ansteuereinheit HAT01.1-002-NNN-NN an das IndraDrive
Antriebsregelgerät ist das Verbindungskabel RKS0007 zu verwenden. Das Ka‐
bel kann in der benötigten Länge bezogen werden. Die zulässige Maximallänge
von 5 m darf nicht überschritten werden.
Electric Drives | Bosch Rexroth AG
and Controls
Inbetriebnahme der Sicherheitstechnik
209/285
