Funktions- und Anwendungsbeschreibung | Rexroth IndraDrive
Schritt 5: Parametrieren der Sicher‐
heitsfunktionen
Grafikname DB000091

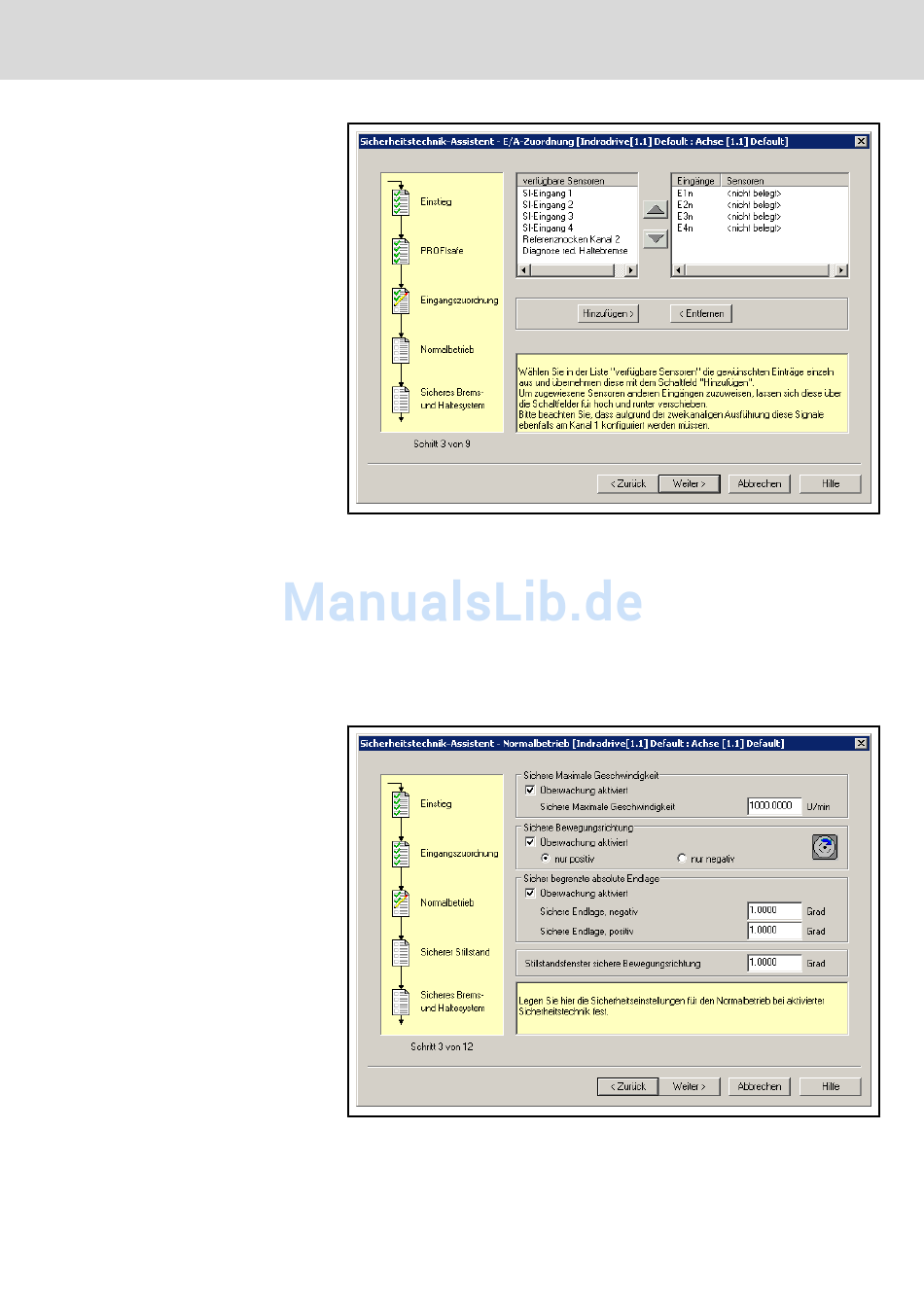

Abb.8-8: Dialog "E/A-Zuordnung", wenn "Schnittstelle"="PROFIsafe"
● Aus der Liste "verfügbare Sensoren" die verwendeten Sicherheitstechnik-
Sensoren markieren und über "Hinzufügen" einem Eingang des Kanals 2
zuweisen. Bei Bedarf anschließend über die beiden Pfeiltasten die Zu‐
ordnung auf die Eingänge verändern.
Der zugehörige Parameter lautet "P‑0‑3211, SI‑EA‑Konfigurationsliste,
Kanal 2" bzw. "P‑0‑3211, SI‑EA‑Steuerwort, Kanal 2".
● Mit "Weiter" die Eingaben übernehmen.
Parametrieren des Normalbetriebs
Grafikname DB000090
Abb.8-9: Dialog für die Einstellungen des Normalbetriebs
Electric Drives | Bosch Rexroth AG
and Controls
Inbetriebnahme der Sicherheitstechnik
185/285
