Einführung zum FC 300
3.6.1 PELV – Protective Extra Low Voltage
(Schutzkleinspannung)
Protective Extra Low Voltage (PELV) bietet Schutz durch
Schutzkleinspannung nach EN 50178. Ein Schutz gegen
3 3 elektrischen Schlag gilt als gewährleistet, wenn die
Stromversorgung vom Typ PELV (Protective Extra Low
Voltage / Schutzkleinspannung) ist und die Installation
gemäß den örtlichen bzw. nationalen Vorschriften für
PELV-Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06
entsprechen PELV (Protective Extra Low Voltage / Schutz-
kleinspannung) (gilt nicht bei geerdetem Dreiecknetz
größer 400 V).
Die galvanische (sichere) Trennung wird erreicht, indem die
Anforderungen für höhere Isolierung erfüllt und die
entsprechenden Kriech-Luftabstände beachtet werden.
Diese Anforderungen sind in der Norm EN 61800-5-1
beschrieben.
Die Bauteile, die die elektrische Trennung gemäß nachst-
ehender Beschreibung bilden, erfüllen ebenfalls die
Anforderungen für höhere Isolierung und der
entsprechenden Tests gemäß Beschreibung in EN
61800-5-1.

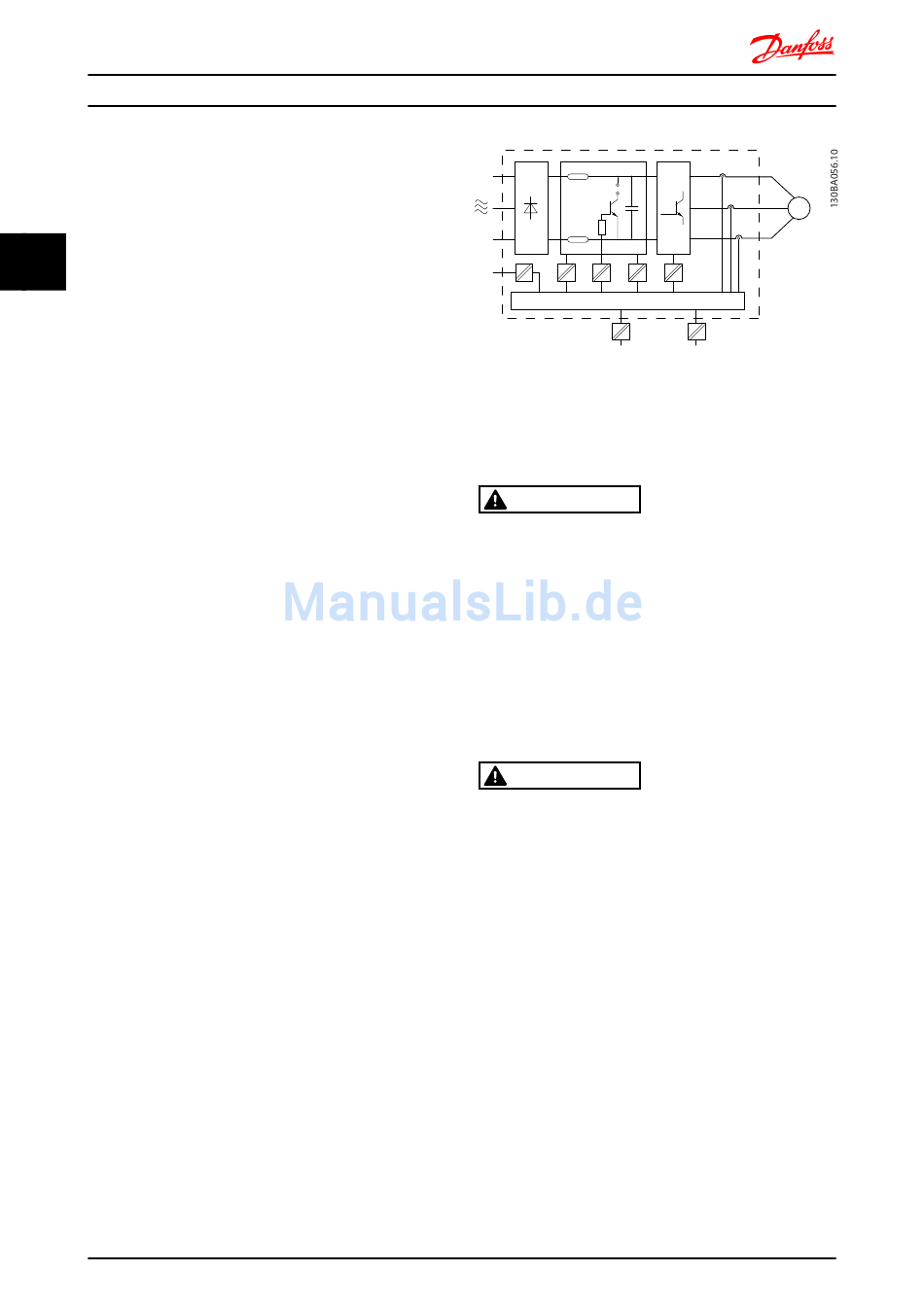

Die galvanische PELV-Trennung ist an sechs Punkten
vorhanden (siehe Abbildung 3.26).
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
1. Schaltnetzteil (SMPS) einschl. Trennung der
Messung der Zwischenkreisspannung U
2. Gate-Treiber zur Ansteuerung der IGBTs (Triggert-
ransformatoren/Optokoppler)
3. Stromwandler
4. Optokoppler, Bremsmodul
5. Einschaltstrombegrenzung, EMV und Temperatur-
messkreise
6. Ausgangsrelais
44
FC 300 Projektierungshandbuch
Eine funktionale galvanische Trennung (a und b auf der
Zeichnung) ist für die optionale externe 24-V-Versorgung
und für die RS485-Standardbusschnittstelle vorgesehen.
Installation in großer Höhenlage:
380-500 V, Gehäuse A, B und C: Wenden Sie sich bei einer
Installation in einer Höhe von mehr als 2 km hinsichtlich
PELV (Protective extra low voltage / Schutzkleinspannung)
an Danfoss.
380-500 V, Gehäuse D, E und F: Wenden Sie sich bei einer
Installation in einer Höhe von mehr als 3 km Danfoss
hinsichtlich PELV (Protective extra low voltage / Schutz-
kleinspannung) an.
525 - 690 V: Wenden Sie sich bei einer Installation in einer
Höhe von mehr als 2 km hinsichtlich PELV (Protective extra
low voltage / Schutzkleinspannung) an Danfoss.
Das Berühren spannungsführender Teile - auch nach der
Trennung vom Netz - ist lebensgefährlich.
Stellen Sie ebenfalls sicher, dass andere Spannungs-
.
DC
eingänge, wie DC-Zwischenkreiskopplung, sowie der
Motoranschluss für kinetischen Speicher getrennt worden
sind.
Lassen Sie vor dem Berühren elektrischer Bauteile
mindestens die im Abschnitt Sicherheitshinweise
angegebene Zeit verstreichen.
Eine kürzere Wartezeit ist nur zulässig, wenn auf dem
Typenschild für das jeweilige Gerät angegeben.
3.7.1 Erdableitstrom
Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von > 3,5 mA alle
nationalen und lokalen Vorschriften.
In der Frequenzumrichtertechnik werden hohe Frequenzen
mit hoher Leistung geschaltet. Hierdurch entsteht ein
Ableitstrom in der Erdverbindung. Ein Fehlerstrom im
Frequenzumrichter an den Ausgangsleistungsklemmen
kann eine Gleichstromkomponente enthalten, die die
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
5 4 1 2
6
a
Abbildung 3.26 Galvanische Trennung
WARNUNG
WARNUNG
3
M
b
