Parameterbeschreibungen
t [s]
2.000
1.000
600
500
3 3
400
300
200
100
60
50
40
30
20
10
1,0

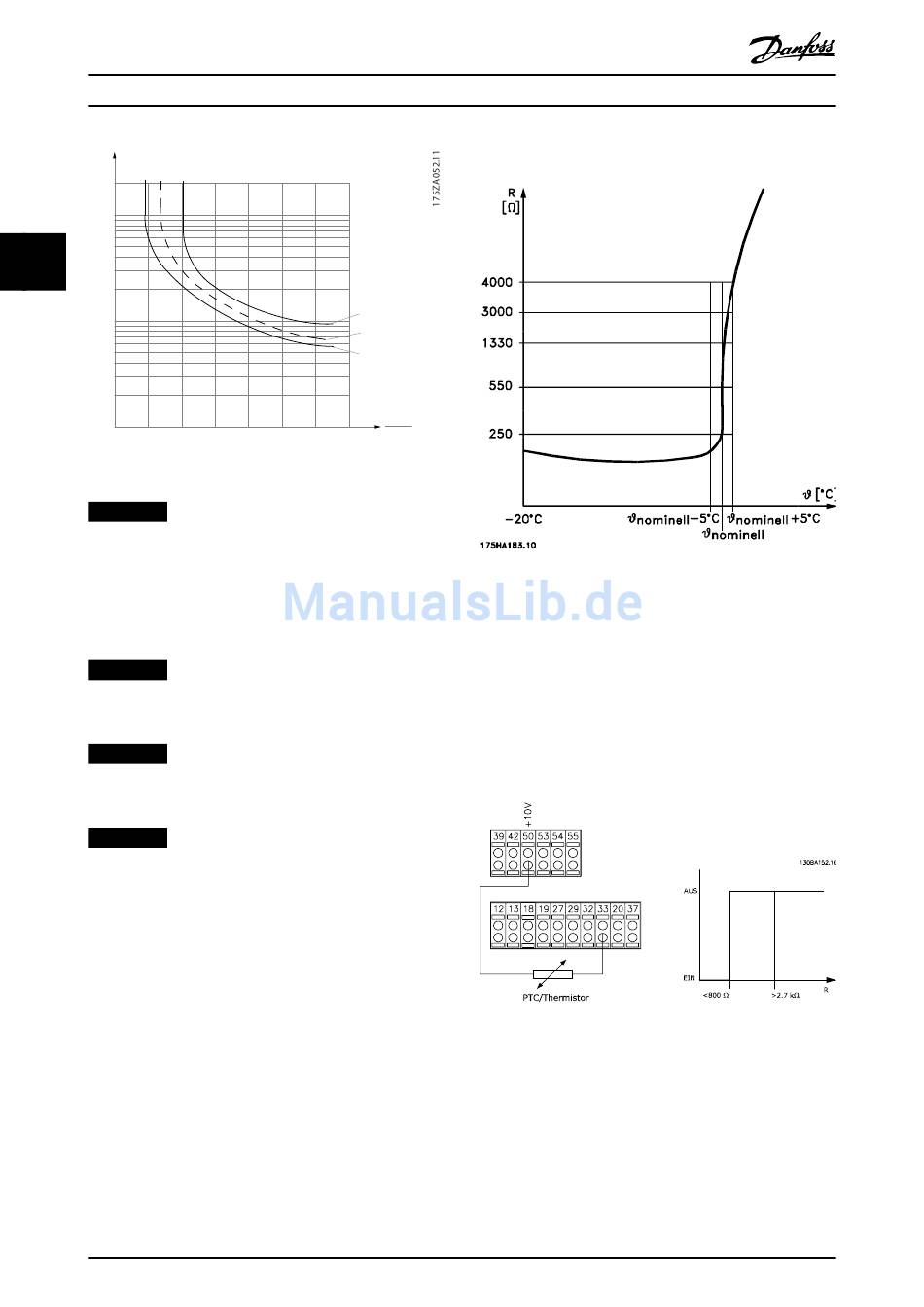

Abbildung 3.10 Thermischer Motorschutz
HINWEIS
Wenn die Temperatur des Motors durch einen Thermistor
oder KTY-Sensor verwendet wird, wird die PELV (Schutz-
kleinspannung - Protective extra low voltage) im Falle
von Kurzschlüssen zwischen Motorwicklungen und
Sensor nicht kompiliert. Zur Übereinstimmung mit der
PELV müssen Sie den Sensor angemessen isolieren.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 V DC als
Thermistor-Versorgungsspannung.
HINWEIS
Die ETR-Timerfunktion funktioniert nicht, wenn
Parameter 1-10 Motorart= [1] PM (Oberfl. mon.).
HINWEIS
Zur korrekten Funktion der ETR-Funktion muss die
Einstellung in Parameter 1-03 Drehmomentverhalten der
Last der Anwendung entsprechen (siehe Beschreibung
von Parameter 1-03 Drehmomentverhalten der Last).
56
1,2 1,4 1,6 1,8 2,0
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
®
VLT HVAC Drive FC 102

3.3.13.1 PTC-Thermistorverbindung

fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
IMN
Abbildung 3.11 PTC-Profil
Bei Verwendung eines Digitaleingangs und 10 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
•
•
Abbildung 3.12 PTC-Thermistorverbindung - Digitaleingang
Bei Verwendung eines Analogeingangs und 10 V als
Stromversorgung
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie Parameter 1-90 Thermischer Motorschutz
auf [2] Thermistor Abschalt. ein.
Stellen Sie Parameter 1-93 Thermistoranschluss auf
[6] Digitaleingang ein.
