Parameterbeschreibung
1-90 Thermischer Motorschutz
Option:
3 3
[0] Kein
Motorschutz
[1] Thermistor
Warnung
[2] Thermistor-
Abschalt.
[3] ETR-Warnung
1
[4] ETR-Alarm 1
[5] ETR-Warnung
2
[6] ETR-
Abschaltung
2
[7] ETR-Warnung
3
[8] ETR-
Abschaltung
3
[9] ETR-Warnung
4
62
®
VLT
Funktion:
lastung und der Zeit. Die
berechnete thermische Belastung
wird mit dem Motornennstrom I
und der Motornennfrequenz f
verglichen. Siehe Kapitel 3.3.16 ETR
und Kapitel 3.3.17 ATEX ETR.
•
Mittels eines mechanischen
Thermoschalters (Klixon-Schalter).
Siehe Kapitel 3.3.18 Klixon-Schalter.
Für den nordamerikanischen Markt: Die ETR-
Funktionen bieten einen Motorüberlastschutz
der Klasse 20 gemäß NEC.
Dauerhaft überlasteter Motor, wenn keine
Warnung oder Abschaltung des Frequenzum-
richters erforderlich ist.
Aktiviert eine Warnung, wenn der
angeschlossene Thermistor oder KTY-Sensor
im Motor bei einer Motorübertemperatur
auslöst.
Schaltet den Frequenzumrichter ab, wenn
der angeschlossene Thermistor oder KTY-
Sensor im Motor bei einer
Motorübertemperatur auslöst.
Der Thermistorabschaltwert muss mehr als
3 kΩ betragen.
Integrieren Sie zum Wicklungsschutz einen
Thermistor (PTC-Sensor) im Motor.
Berechnet die Last, wenn Satz 1 aktiv ist,
und aktiviert eine Warnung auf der Anzeige,
wenn der Motor überlastet ist. Program-
mieren Sie ein Warnsignal über einen der
Digitalausgänge.
Berechnet die Last, wenn Satz 1 aktiv ist,
und stoppt (Abschaltung) den Frequenzum-
richter, wenn der Motor überlastet ist.
Programmieren Sie ein Warnsignal über
einen der Digitalausgänge. Das Signal wird
bei einer Warnung und bei einer
Abschaltung des Frequenzumrichters
(Übertemperaturwarnung) ausgelöst.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
AQUA Drive FC 202
1-90 Thermischer Motorschutz
Option:
[10] ETR-
Abschaltung
4
M,N
[20] ATEX ETR
M,N
HINWEIS
Wenn [20] ATEX ETR ausgewählt ist, befolgen Sie die
Anweisungen im entsprechenden Kapitel des Projektie-
rungshandbuchs sowie die Anweisungen des
Motorherstellers.
HINWEIS
Wenn [20] ATEX ETR ausgewählt wird, stellen Sie
Parameter 4-18 Stromgrenze auf 150 % ein.

3.3.15 PTC-Thermistorverbindung

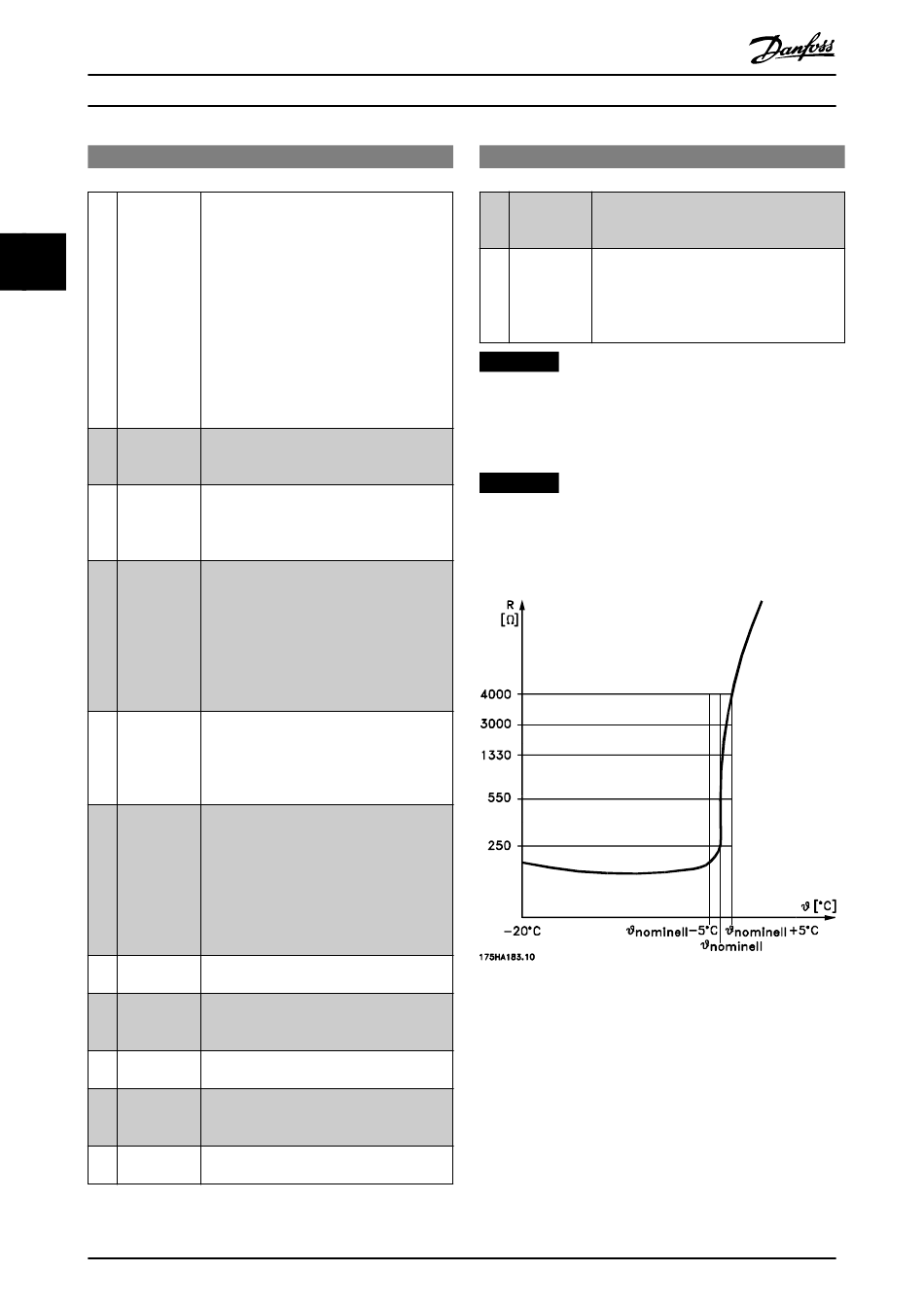

Abbildung 3.12 PTC-Profil
Bei Verwendung eines Digitaleingangs und 10 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
•
Stellen Sie Parameter 1-90 Thermischer Motorschutz
auf [2] Thermistor Abschalt. ein.
•
Stellen Sie Parameter 1-93 Thermistoranschluss auf
[6] Digitaleingang ein.
Funktion:
Aktiviert die thermische Überwachungs-
funktion für Ex-e-Motoren für ATEX. Aktiviert
Parameter 1-94 ATEX ETR I-Grenze Gesw. red.,
Parameter 1-98 ATEX ETR interpol. f-Pkt. und
Parameter 1-99 ATEX ETR interpol. I-Pkt..
