Parameterbeschreibungen
3.20 Parameter: 19-**
Anwendungsparameter
Die Parameter in dieser Gruppe sind verfügbar, wenn die
®
VLT
Motion Control Option MCO 305 im Frequenzum-
richter installiert ist. Informationen zu der Option
entnehmen Sie dem Produkthandbuch zu VLT
Control Option MCO 305.
3.21 Parameter: 30-** Spezielle Merkmale
3.21.1 30-0* Wobbler
Die Wobble-Funktion wird für Aufwickelanwendungen für
synthetisches Garn eingesetzt. Die Wobble-Option muss
zur Regelung des Garnumlenkungsantriebs im Frequen-
zumrichter installiert werden. Der Frequenzumrichter des
Garnumlenkungsantriebs bewegt den Faden auf der
Oberfläche der Garnspule in einem Rautenmuster vor und
zurück. Zur Vermeidung eines übermäßigen Aufwickelns
des Garns an denselben Stellen der Oberfläche muss
dieses Muster verändert werden. Mit der Wobble-Option
kann dies erreicht werden, indem die Wickelgeschwin-
digkeit in einem programmierbaren Zyklus kontinuierlich
variiert wird. Die Wobble-Funktion wird durch eine Überla-
gerung einer Delta-Frequenz um eine zentrale Frequenz
herum erreicht. Zum Ausgleich des Trägheitsmoments im
System kann ein schneller Frequenzsprung inbegriffen
werden. Geeignet für Anwendungen für elastisches Garn,
enthält diese Option ein randomisiertes Wobble-Verhältnis.
Frequency
[Hz]
Par. 30-01 [Hz]: DELTA FREQ.
Par. 30-02 [%]: DELTA FREQ.
(Par. 30-03)
Par. 30-01 [Hz]
Par. 30-02 [%]
(Par. 30-03:)
Par. 30-*1: RAMP UP
CENTER FREQ
Par. 30-10: [RATIO T
Par. 30-08: [INDEPENDENT UP and DOWN]

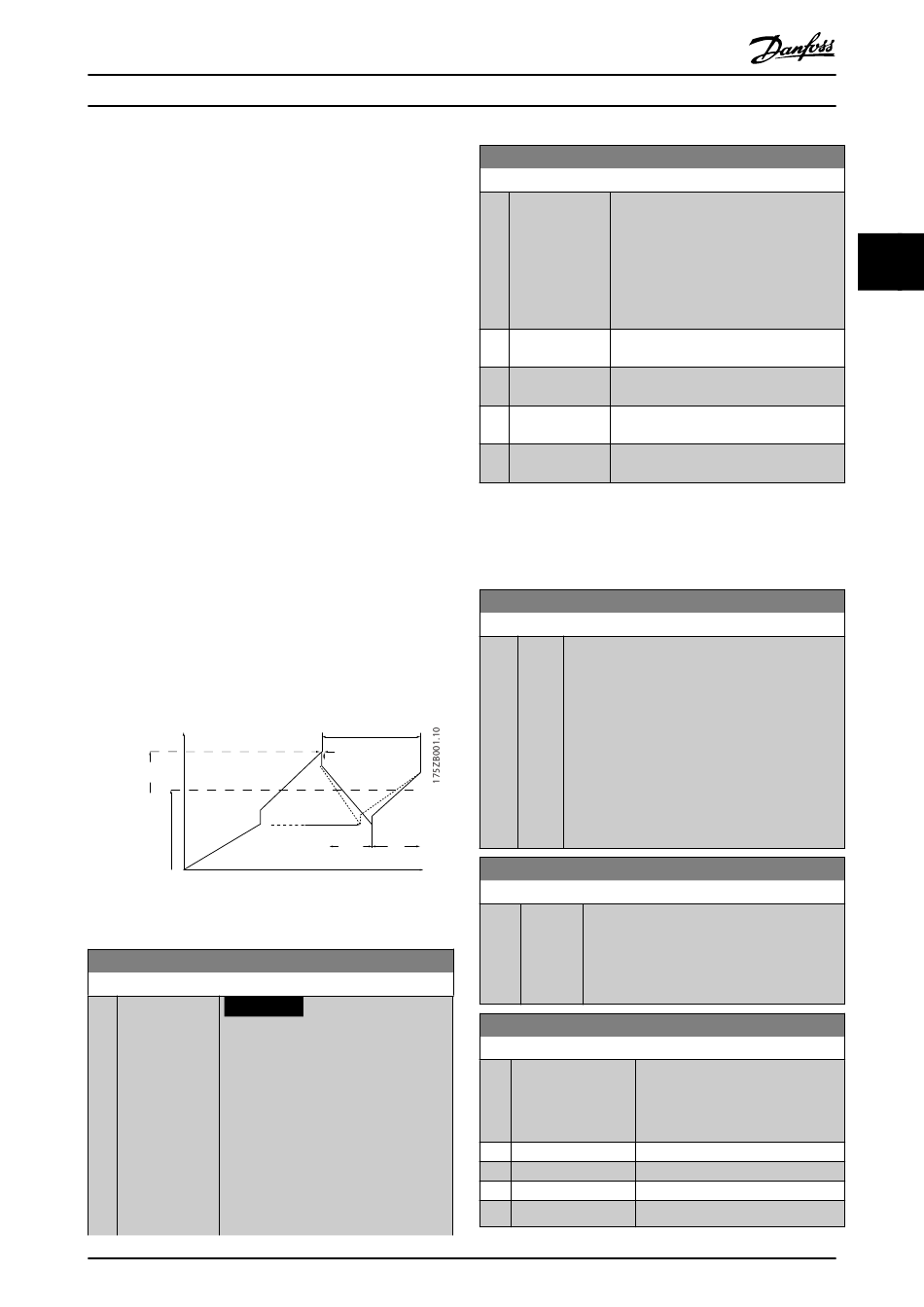

Abbildung 3.66 Wobble-Funktion
30-00 Wobbel-Modus
Option:
Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht einstellen.
Die Standard-Drehzahlregelung ohne
Rückführung in Parameter 1-00 Regelver-
fahren wird durch eine Wobble-Funktion
erweitert. In diesem Parameter kann
ausgewählt werden, welche Methode für
den Wobbler verwendet wird. Legen Sie
die Parameter als absolute Werte (direkte
Frequenzen) oder relative Werte
MG33MK03
Programmierhandbuch
®
Motion
Par. 30-07: WOBB TIME
Par. 30-06: JUMP TIME
Par. 30-04 [Hz]: JUMP FREQ
Par. 30-09 [%] : JUMP FREQ
Par. 30-09: RANDOM FUNC
Par 30-11: RANDOM MAX
Par 30-12: RANDOM MIN
T
T
UP
DOWN
/ T
]
UP
DOWN
Time [s]
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
30-00 Wobbel-Modus
Option:
Funktion:
(Prozentwert eines anderen Parameters)
fest. Legen Sie die Wobble-Zykluszeit als
absoluten Wert oder als unabhängige
Rampenzeiten fest. Wenn eine absolute
Zykluszeit verwendet wird, werden die
Rampenzeiten durch das Wobble-
Verhältnis konfiguriert.
[0]
Abs.Freq.
Auf/Ab-Zeit
*
[1]
Abs.Freq.,Auf/Ab-
Zeit
[2]
Rel.Freq. Auf/Ab-
Zeit
[3]
Rel. Freq.,
Auf/Ab-Zeit
3.21.2 Zentrale Frequenz
Legen Sie die zentrale Frequenz über die Parametergruppe
3-1* Sollwert fest.
30-01 Wobbel Delta-Frequenz [Hz]
Range:
Funktion:
5 Hz
[0 -
Die Delta-Frequenz bestimmt die Größe der
*
25 Hz]
Wobbel-Frequenz. Die Delta-Frequenz wird durch
Überlagerung um die zentrale Frequenz herum
erreicht. Parameter 30-01 Wobbel Delta-Frequenz
[Hz] enthält die positive und die negative Delta-
Frequenz. Die Einstellung von
Parameter 30-01 Wobbel Delta-Frequenz [Hz] darf
nicht höher sein als die eingestellte zentrale
Frequenz. Festlegung der ersten Rampenzeit Auf
vom Stillstand bis zur Wobble-Sequenz in
Kapitel 3.5.2 3-1* Sollwerteinstellung.
30-02 Wobbel Delta-Frequenz [%]
Range:
Funktion:
25 %
[0 -
Die Delta-Frequenz kann auch als Prozentsatz
*
100 %]
der zentralen Frequenz ausgedrückt werden.
Sie kann also maximal 100 % betragen. Die
Funktion entspricht dem Parameter
Parameter 30-01 Wobbel Delta-Frequenz [Hz].
30-03 Wobbler Variable Skalierung
Option:
Funktion:
Auswahl des Eingangs am Frequen-
zumrichters, der zur Skalierung der
Delta-Frequenz verwendet werden
soll.
[0]
Keine Funktion
*
[1]
Analogeingang 53
[2]
Analogeingang 54
[3]
Pulseingang 29
nur FC302
3
3
