Programmieren

2.1.1 Das LCD-Display

2
2
Das Display verfügt über eine Hintergrundbeleuchtung und
6 alphanumerische Zeilen. Die Displayzeilen zeigen die
Drehrichtung (Pfeil), die gewählten Parametereinstellungen
sowie die aktuell gewählten Parametersätze an. Die
Anzeige ist in 3 Bereiche unterteilt.
Oberer Bereich
Der obere Abschnitt zeigt im normalen Betrieb bis zu 2
Messungen.
Mittlerer Bereich
In der oberen Zeile des Arbeitsbereichs werden
unabhängig vom Zustand (außer bei Alarm oder Warnung)
bis zu 5 Messungen mit der entsprechenden Einheit
angezeigt.
Unterer Bereich
Der untere Bereich zeigt immer den Zustand des Frequen-
zumrichters in der Betriebsart Status an.
Oberer Bereich
Mittlerer Bereich
Unterer Bereich

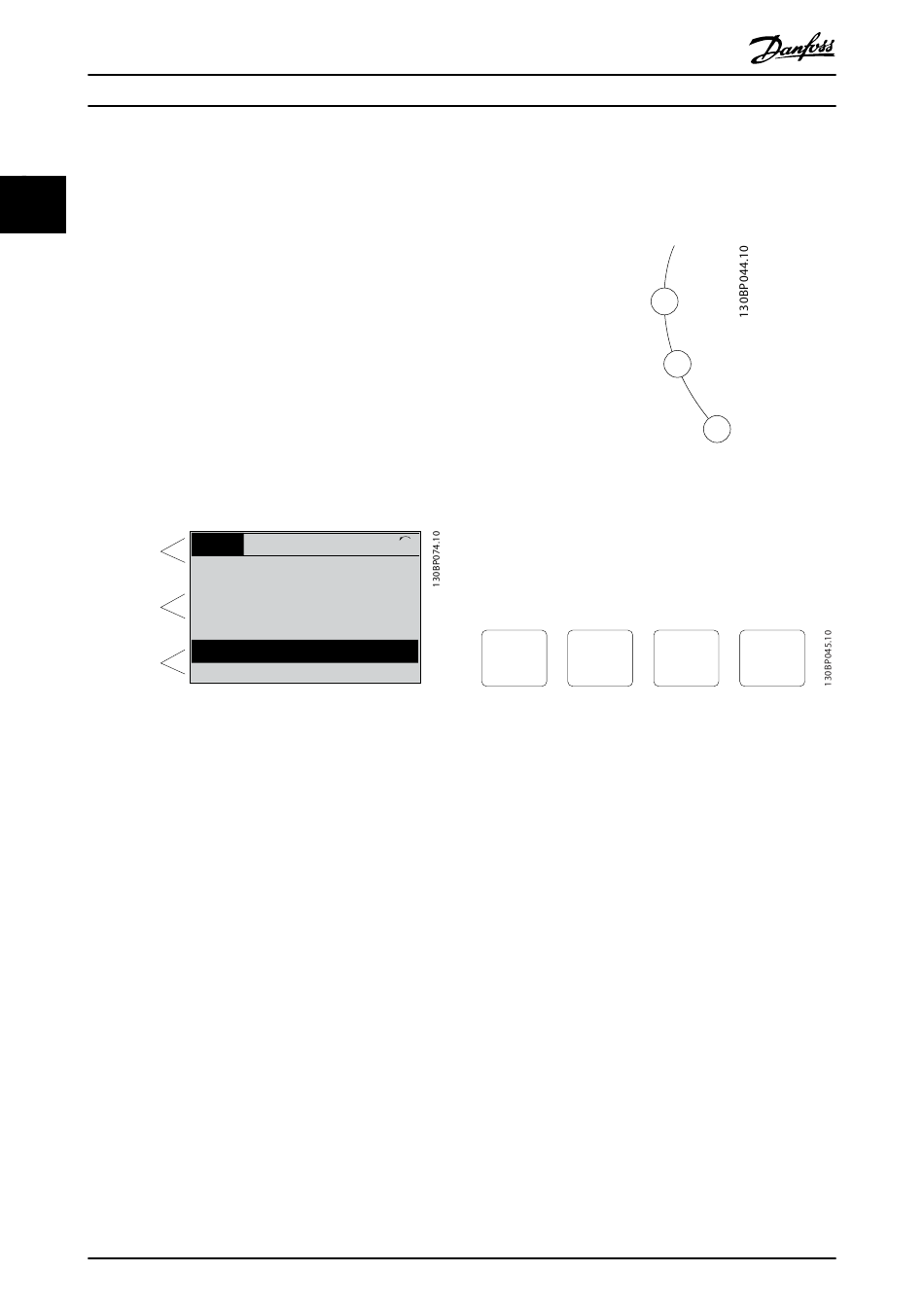

Abbildung 2.2 Display
Der aktive Parametersatz (als Aktiver Satz in
Parameter 0-10 Aktiver Satz ausgewählt) wird angezeigt. Bei
Programmierung eines anderen Satzes als dem aktiven Satz
wird die Nummer des programmierten Satzes rechts
angezeigt.
Displaykontrast anpassen
Drücken Sie [Status] und [
zu verringern.
Drücken Sie [Status] und [
zu erhöhen.
Die meisten Parametersätze können direkt über das LCP
geändert werden, sofern über Parameter 0-60 Hauptmenü
Passwort oderParameter 0-65 Quick-Menü Passwort kein
Passwort angelegt worden ist.
Anzeigeleuchten
Überschreiten bestimmte Betriebsgrößen vorgegebene
Grenzen, leuchtet die Alarm- und/oder Warn-LED auf. Das
LCP zeigt einen Status- und Alarmtext an.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die
Netzspannung angeschlossen ist oder über eine DC-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung gespeist wird. Gleichzeitig leuchtet die
Hintergrund-Leuchtanzeige.
12
VLT
Status
43 UPM
5,44 A
25,3 kW
1,4 Hz
2,9 %
! Leist.teil Temp. (W29)
Auto-Fern-Betrieb
], um die Helligkeit des Displays
], um die Helligkeit des Displays
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302
Grüne LED/On (An): Das Steuerteil ist betriebs-
bereit.
Gelbe LED/Warn.: Zeigt eine Warnung an.
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
Abbildung 2.3 Anzeigeleuchten
LCP-Tasten
Die Steuertasten sind nach Funktionen aufgeteilt. Die
!
1(1)
Tasten unter der Displayanzeige und die LED-Anzeigen
dienen zur Programmierung von Parametersätzen. Hierzu
gehört auch die Wahl der Displayanzeige im normalen
Betrieb.
Status
Abbildung 2.4 LCP-Tasten
[Status]
Gibt den Zustand des Frequenzumrichters und/oder des
Motors an. Durch Drücken der Taste [Status] können Sie
zwischen 3 verschiedenen Anzeigen wählen: 5 Betriebsva-
riablen, 4 Betriebsvariablen oder Zustand Smart Logic
Control.
[Status] dient zur Wahl der Displayanzeige. Sie können
damit aus dem Quick-Menü, dem Hauptmenü oder dem
Alarmmodus schnell zurück zur Standardanzeige wechseln.
Verwenden Sie die [Status]-Taste darüber hinaus zum
Umschalten zwischen der Anzeige von 4 oder 5 Betriebsva-
riablen.
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs, z.
B.:
Benutzer-Menü
Kurzinbetriebnahme
Liste geänderter Parameter
Protokolle
Drücken Sie [Quick Menu], um die im Quick-Menü
enthaltenen Parameter zu programmieren. Sie können
direkt zwischen der Betriebsart Quick-Menü und der
Betriebsart Hauptmenü wechseln.
On
Warn.
Alarm
Quick
Main
Menu
Menu
Alarm
Log
MG33MK03
