Parameterbeschreibungen

5-40 Relaisfunktion

Array [8]
(Relais 1 [0], Relais 2 [1]
Option MCB 105: Relais 7 [6], Relais 8 [7] und Relais 9 [8]).
Wählen Sie Optionen, um die Funktion der Relais zu definieren.
3 3
Die Auswahl der einzelnen mechanischen Relais erfolgt in einem
Arrayparameter.
Option:
[70] Logikregel 0
[71] Logikregel 1
[72] Logikregel 2
[73] Logikregel 3
[74] Logikregel 4
[75] Logikregel 5
[80] SL-Digitalausgang A
[81] SL-Digitalausgang B
[82] SL-Digitalausgang C
[83] SL-Digitalausgang D
[84] SL-Digitalausgang E
[85] SL-Digitalausgang F
[160] Kein Alarm
[161] Reversierung aktiv
[165] Hand-Sollwert aktiv
[166] Fern-Sollwert aktiv
[167] Startbefehl aktiv
[168] Hand / Aus
[169] Autobetrieb
[180] Uhr Fehler
[181] Vorb. Wartung
[188] AHF-Kondensator
[189] Ext. Lüftersteuerung
[190] Kein Durchfluss
[191] Trockenlauf
[192] Kennlinienende
[193] Energiesparmodus
[194] Riemenbruch
[195] Bypassventilsteuerung
[196] Notfallbetrieb
[197] Notfallbetrieb war aktiv
[198] FU-Bypass
[211] Kaskadenpumpe 1
[212] Kaskadenpumpe 2
[213] Kaskadenpumpe 3
5-41 Ein Verzög., Relais
Array [20]
Range:
0.01 s [0.01 -
*
600 s]
84
®
VLT
Funktion:
Funktion:
Geben Sie die Einschaltverzögerung des
Relais ein. Wählen Sie eines der zwei
internen mechanischen Relais in einer
Reihenfunktion aus. Nähere Angaben finden
Sie in Parameter 5-40 Function Relay.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
HVAC Drive FC 102

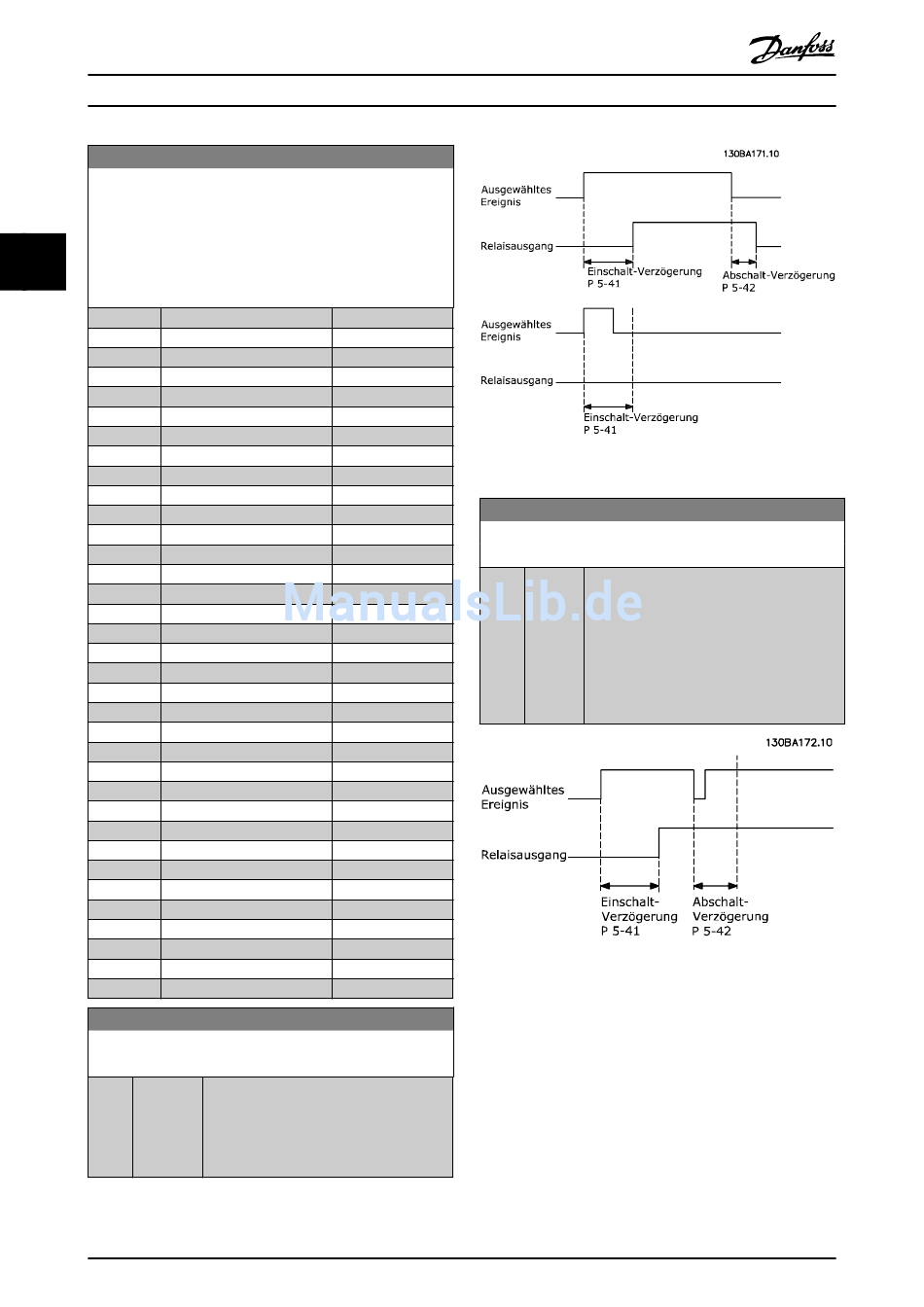

Abbildung 3.25 Ein Verzög., Relais
5-42 Aus Verzög., Relais
Array[20]
Range:
0.01 s [0.01 -
*
600 s]
Abbildung 3.26 Aus Verzög., Relais
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
3.7.5 5-5* Pulseingänge
Parameter zum Konfigurieren der Skalierungs- und Filter-
einstellungen für die Pulseingänge. Eingangsklemme 29
oder 33 dient als Frequenzsollwerteingang. Programmieren
Sie Klemme 29 (Parameter 5-13 Klemme 29 Digitaleingang)
oder Klemme 33 (Parameter 5-15 Klemme 33 Digitaleingang)
Funktion:
Geben Sie die Ausschaltverzögerung des Relais
ein. Wählen Sie eines der zwei internen
mechanischen Relais in einer Reihenfunktion
aus. Nähere Angaben finden Sie in
Parameter 5-40 Function Relay. Ändert sich die
ausgewählte Ereignisbedingung vor Ablauf
einer Einschaltverzögerung, bleibt der Relais-
ausgang unverändert.
