Parameterbeschreibungen
5-40 Relaisfunktion
Option:
[190] Safe Function active
3
3
[191] Safe Opt. Reset req.
[192] RS Flipflop 0
[193] RS Flipflop 1
[194] RS Flipflop 2
[195] RS Flipflop 3
[196] RS Flipflop 4
[197] RS Flipflop 5
[198] RS Flipflop 6
[199] RS Flipflop 7
[221] IGBT-cooling
5-41 Ein Verzög., Relais
Array [2], (Relais 1 [0], Relais 2 [1])
Range:
0.01 s
[0.01 - 600
*
s]
108
®
VLT
AutomationDrive FC 301/302
Funktion:
ermöglichen (relevant für HP-
Kanalkühlung).
Siehe 13-1* Vergleicher.
Siehe 13-1* Vergleicher.
Siehe 13-1* Vergleicher.
Siehe 13-1* Vergleicher.
Siehe 13-1* Vergleicher.
Siehe 13-1* Vergleicher.
Siehe 13-1* Vergleicher.
Siehe 13-1* Vergleicher.
Verwenden Sie diese Option zur
Handhabung von Überstromabschal-
tungen. Wenn der
Frequenzumrichter einen Überstrom-
zustand erkennt, zeigt der Alarm 13
Überstrom an und löst einen Reset
aus. Falls der Überstromzustand
dreimal in Folge auftritt, zeigt der
Frequenzumrichter Alarm 13
Überstrom an und leitet eine 3-
minütige Verzögerung vor dem
nächsten Reset ein.
Funktion:
Geben Sie die Einschaltverzögerung des
Relais ein. Wählen Sie eines der zwei
internen mechanischen Relais in einer
Reihenfunktion aus. Nähere Angaben
finden Sie in Parameter 5-40 Relaisfunktion.
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.

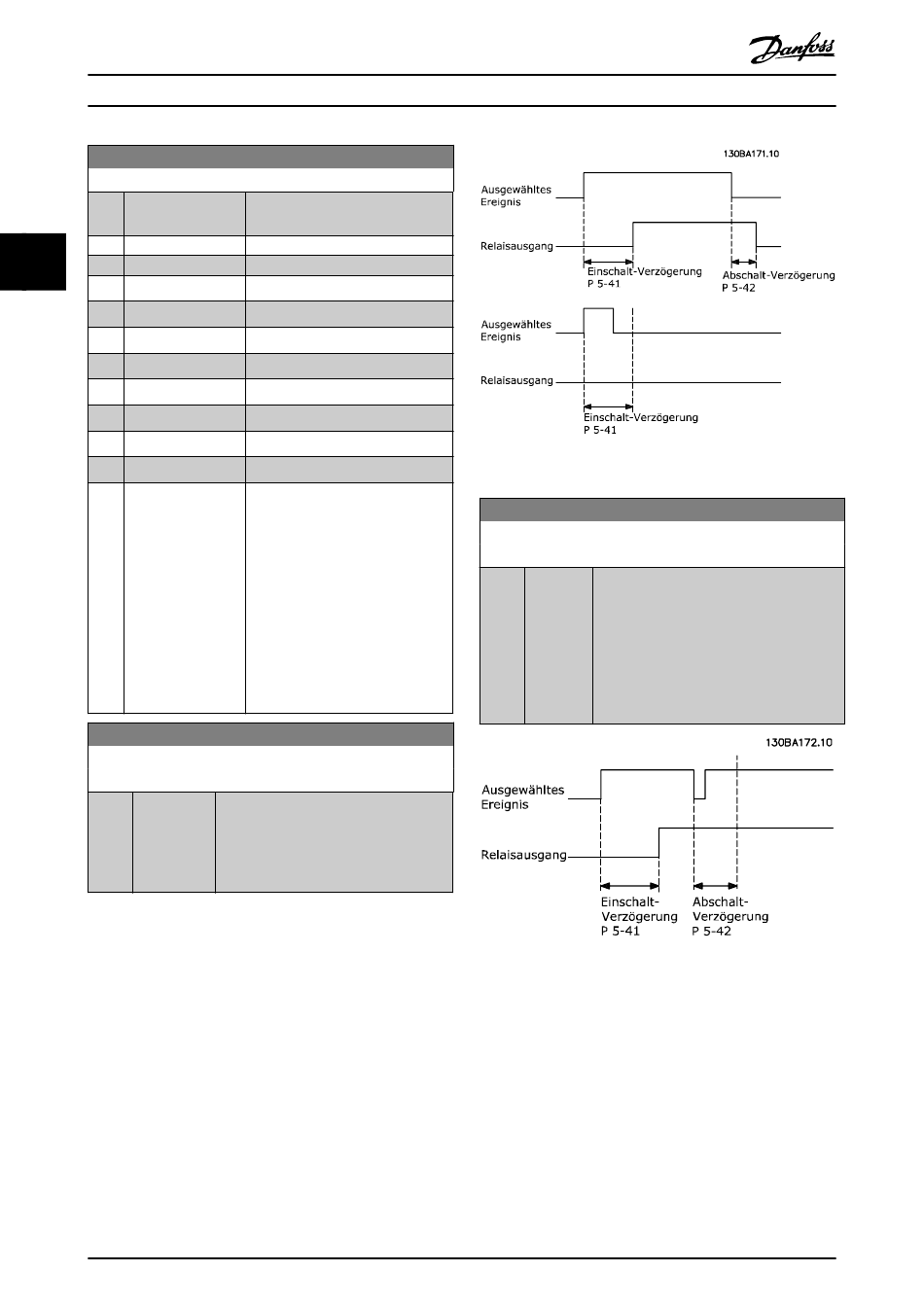

Abbildung 3.36 Ein Verzög., Relais
5-42 Aus Verzög., Relais
Array[2]: Relais 1[0], Relais 2[1]
Range:
Funktion:
0.01 s
[0.01 -
Geben Sie die Ausschaltverzögerung des
*
600 s]
Relais ein. Wählen Sie eines der zwei
internen mechanischen Relais in einer
Reihenfunktion aus. Nähere Angaben finden
Sie in Parameter 5-40 Relaisfunktion. Ändert
sich die ausgewählte Ereignisbedingung vor
Ablauf einer Einschaltverzögerung, bleibt der
Relaisausgang unverändert.
Abbildung 3.37 Aus Verzög., Relais
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
3.7.5 5-5* Pulseingänge
Parameter zum Konfigurieren der Skalierungs- und Filter-
einstellungen für die Pulseingänge. Pulseingänge sind
Klemmen 29 und 33. Programmieren Sie Klemme 29
(Parameter 5-13 Klemme 29 Digitaleingang) oder Klemme 33
(Parameter 5-15 Klemme 33 Digitaleingang) auf [32]
MG33MK03
