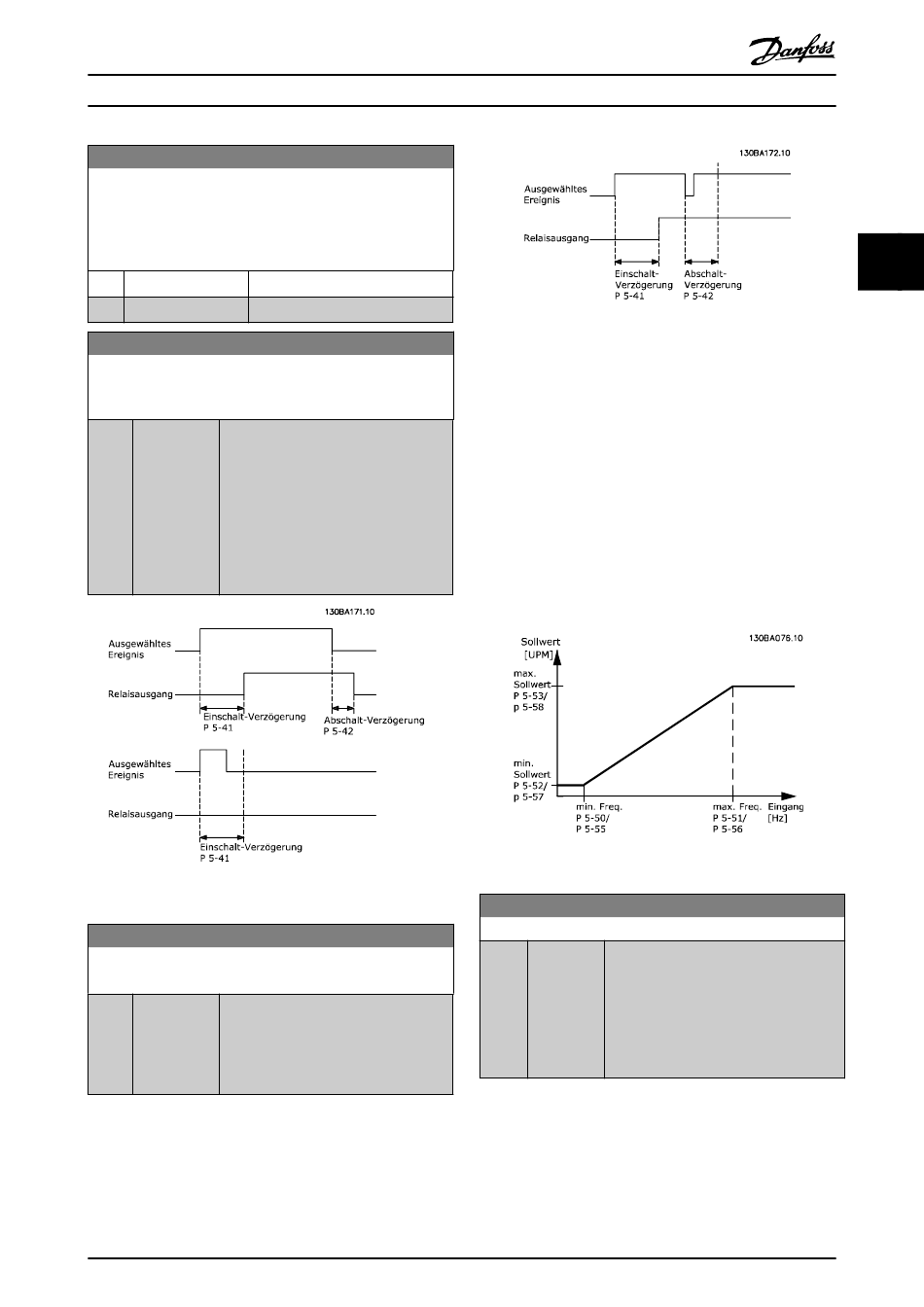

Parameterbeschreibungen
5-40 Relaisfunktion
Array [9]
(Relais 1 [0], Relais 2 [1], Relais 3 [2] (MCB 113), Relais 4 [3] (MCB
113), Relais 5 [4] (MCB 113), Relais 6 [5] (MCB 113), Relais 7 [6]
(MCB 105), Relais 8 [7] (MCB 105), Relais 9 [8] (MCB 105))
Option: Funktion:
[198] RS Flipflop 6 Siehe 13-1* Vergleicher
[199] RS Flipflop 7 Siehe 13-1* Vergleicher.
5-41 Ein Verzög., Relais
Array [9], (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais
5 [4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Funktion:
0.01 s [0.01 - 600 s] Geben Sie die Einschaltverzögerung des
*
Relais ein. Das Relais wird nur aktiviert,
wenn die Bedingung unter 5-40 Relais-
funktion während der festgelegten Zeit
ununterbrochen bestehen bleibt. Wählen
Sie eines der verfügbaren mechanischen
Relais und MCB 105 in einer Reihen-
funktion aus. Siehe 5-40 Relaisfunktion.
Relais 3-6 sind in MCB 113 enthalten.
Abbildung 3.35
5-42 Aus Verzög., Relais
Array[2]: Relais1[0], Relais2[1]
Range: Funktion:
0.01 s [0.01 - 600 Geben Sie die Ausschaltverzögerung des
*
s] Relais ein. Wählen Sie eines der
verfügbaren mechanischen Relais und
MCB 105 in einer Array-Funktion aus.
Siehe 5-40 Relaisfunktion.
MG33MH03
Programmierungshandbuch
Abbildung 3.36
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
3.7.5 5-5* Pulseingänge
Parameter zum Konfigurieren der Skalierungs- und Filter-
einstellungen für die Pulseingänge. Pulseingänge sind
Klemmen 29 und 33. Programmieren Sie Klemme 29
(5-13 Klemme 29 Digitaleingang) oder Klemme 33
(5-15 Klemme 33 Digitaleingang) auf [32] Pulseingang. Wird
Klemme 29 als Eingang verwendet, stellen Sie
Parameter 5-01 Klemme 27 Funktion auf [0] Eingang.
Abbildung 3.37
5-50 Klemme 29 Min. Frequenz
Range:
100
Hz
*
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
Funktion:
[0 - Eingabe der Min.-Frequenz, die der Min.-
110000 Hz] Motorwellendrehzahl (d. h. dem minimalen
Sollwert) entspricht, in
Parameter 5-52 Klemme 29 Min. Soll-/Istwert.
Siehe .
Dieser Parameter ist nur für den FC 302
verfügbar.
3 3
