Parameterbeschreibung
5-42 Aus Verzög., Relais
Array[20]
Range:
0.01 s [0.01 -
*
600 s]
3 3

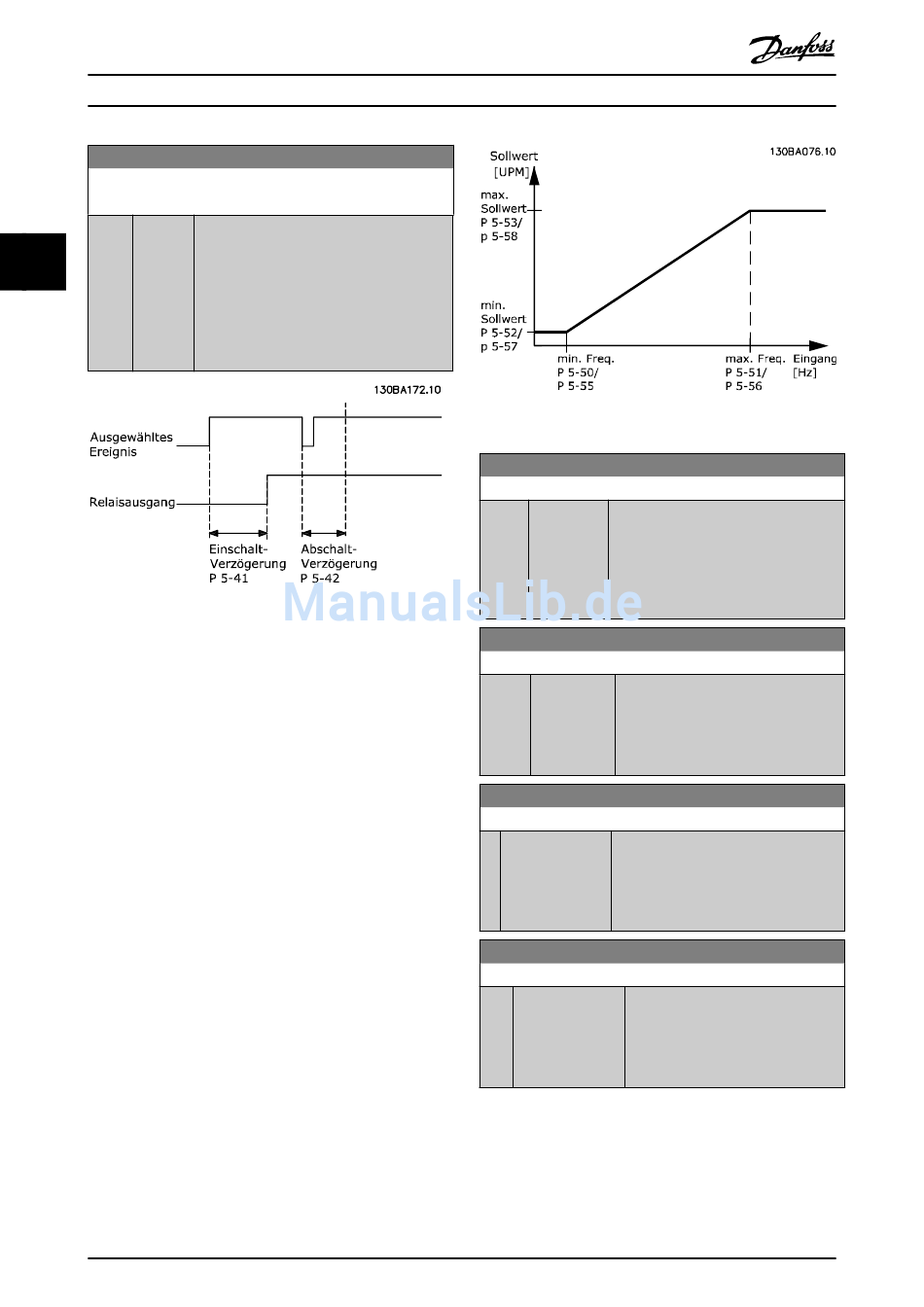

Abbildung 3.26 Aus Verzög., Relais
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
3.7.5 5-5* Pulseingänge
Parameter zum Konfigurieren der Skalierungs- und Filter-
einstellungen für die Pulseingänge. Eingangsklemme 29
oder 33 dient als Frequenzsollwerteingang. Programmieren
Sie Klemme 29 (Parameter 5-13 Klemme 29 Digitaleingang)
oder Klemme 33 (Parameter 5-15 Klemme 33 Digitaleingang)
auf [32] Pulseingang. Wird Klemme 29 als Eingang
verwendet, stellen Sie Parameter 5-02 Klemme 29 Funktion
auf [0] Eingang.
86
®
VLT
Funktion:
Geben Sie die Ausschaltverzögerung des
Relais ein. Wählen Sie eines der zwei internen
mechanischen Relais in einer Reihenfunktion
aus. Nähere Angaben finden Sie in
Parameter 5-40 Relaisfunktion. Ändert sich die
ausgewählte Ereignisbedingung vor Ablauf
einer Einschaltverzögerung, bleibt der Relais-
ausgang unverändert.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
AQUA Drive FC 202
Abbildung 3.27 Pulseingänge
5-50 Klemme 29 Min. Frequenz
Range:
100 [0 - 110000
Hz Hz]
*
5-51 Klemme 29 Max. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
5-52 Klemme 29 Min. Soll-/Istwert
Range:
0 [-999999.999 -
*
999999.999 ]
5-53 Klemme 29 Max. Soll-/Istwert
Range:
100 [-999999.999 -
*
999999.999 ]
Funktion:
Geben Sie die untere Frequenzgrenze
entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-52 Klemme 29 Min. Soll-/
Istwert ein. Siehe Abbildung 3.27 in diesem
Abschnitt.
Funktion:
Geben Sie die untere Frequenzgrenze
entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-53 Klemme 29 Max. Soll-/
Istwert ein.
Funktion:
Geben Sie die untere Sollwertgrenze für
die Motorwellendrehzahl [U/min] ein.
Dies ist auch der min. Istwert (siehe auch
Parameter 5-57 Klemme 33 Min. Soll-/
Istwert).
Funktion:
Eingabe des maximalen Sollwerts [U/
min] für die Motorwellendrehzahl und
des maximalen Istwerts, siehe auch
Parameter 5-58 Klemme 33 Max. Soll-/
Istwert.
