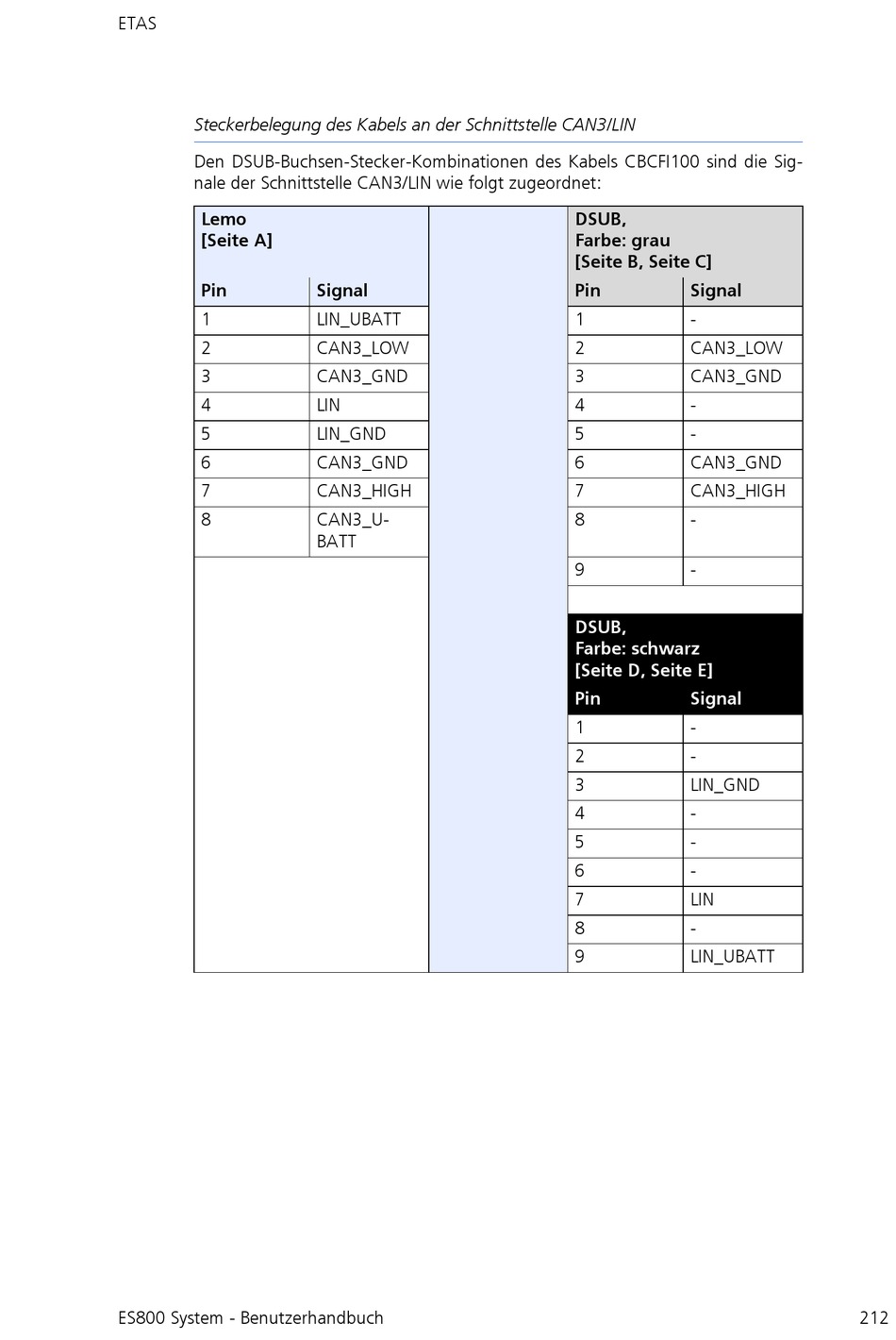

Steckerbelegung des Kabels an der Schnittstelle CAN3/LIN
Den DSUB-Buchsen-Stecker-Kombinationen des Kabels CBCFI100 sind die Sig-
nale der Schnittstelle CAN3/LIN wie folgt zugeordnet:
Lemo 
[Seite A]
Pin
1
2
3
4
5
6
7
8
ES800 System - Benutzerhandbuch
Signal
LIN_UBATT
CAN3_LOW
CAN3_GND
LIN
LIN_GND
CAN3_GND
CAN3_HIGH
CAN3_U-
BATT
DSUB, 
Farbe: grau 
[Seite B, Seite C]
Pin Signal
1 -
2 CAN3_LOW
3 CAN3_GND
4 -
5 -
6 CAN3_GND
7 CAN3_HIGH
8 -
9 -
DSUB, 
Farbe: schwarz
[Seite D, Seite E]
Pin Signal
1 -
2 -
3 LIN_GND
4 -
5 -
6 -
7 LIN
8 -
9 LIN_UBATT
