13.6.5

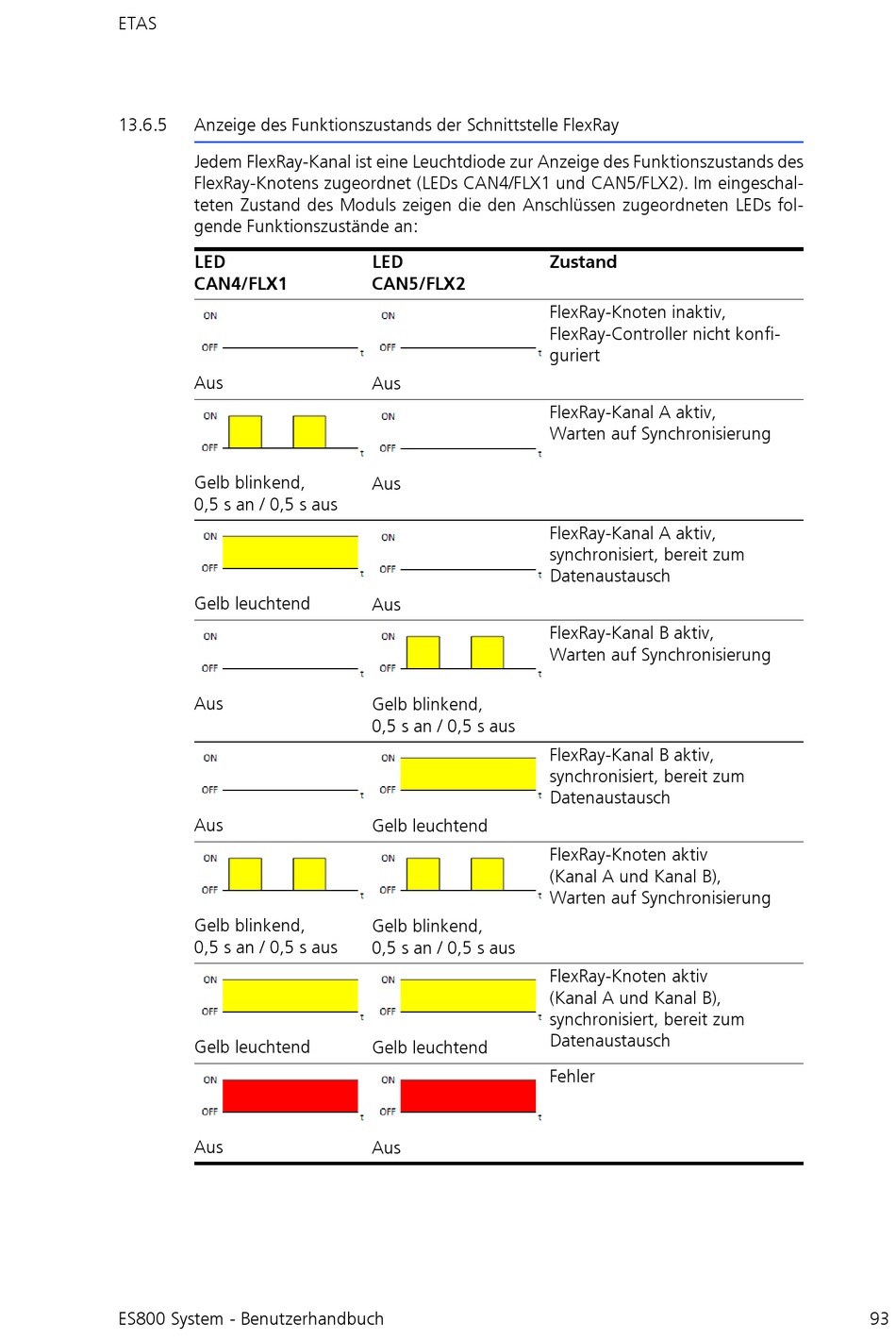

Anzeige des Funktionszustands der Schnittstelle FlexRay

Jedem FlexRay-Kanal ist eine Leuchtdiode zur Anzeige des Funktionszustands des
FlexRay-Knotens zugeordnet (LEDs CAN4/FLX1 und CAN5/FLX2). Im eingeschal-
teten Zustand des Moduls zeigen die den Anschlüssen zugeordneten LEDs fol-
gende Funktionszustände an:
LED 
CAN4/FLX1
Aus
Gelb blinkend,
0,5 s an / 0,5 s aus
Gelb leuchtend
Aus
Aus
Gelb blinkend,
0,5 s an / 0,5 s aus
Gelb leuchtend
Aus
ES800 System - Benutzerhandbuch
LED 
CAN5/FLX2
Aus
Aus
Aus
Gelb blinkend,
0,5 s an / 0,5 s aus
Gelb leuchtend
Gelb blinkend,
0,5 s an / 0,5 s aus
Gelb leuchtend
Aus
Zustand
FlexRay-Knoten inaktiv, 
FlexRay-Controller nicht konfi-
guriert
FlexRay-Kanal A aktiv, 
Warten auf Synchronisierung
FlexRay-Kanal A aktiv, 
synchronisiert, bereit zum
Datenaustausch
FlexRay-Kanal B aktiv, 
Warten auf Synchronisierung
FlexRay-Kanal B aktiv, 
synchronisiert, bereit zum
Datenaustausch
FlexRay-Knoten aktiv 
(Kanal A und Kanal B), 
Warten auf Synchronisierung
FlexRay-Knoten aktiv 
(Kanal A und Kanal B), 
synchronisiert, bereit zum
Datenaustausch
Fehler
