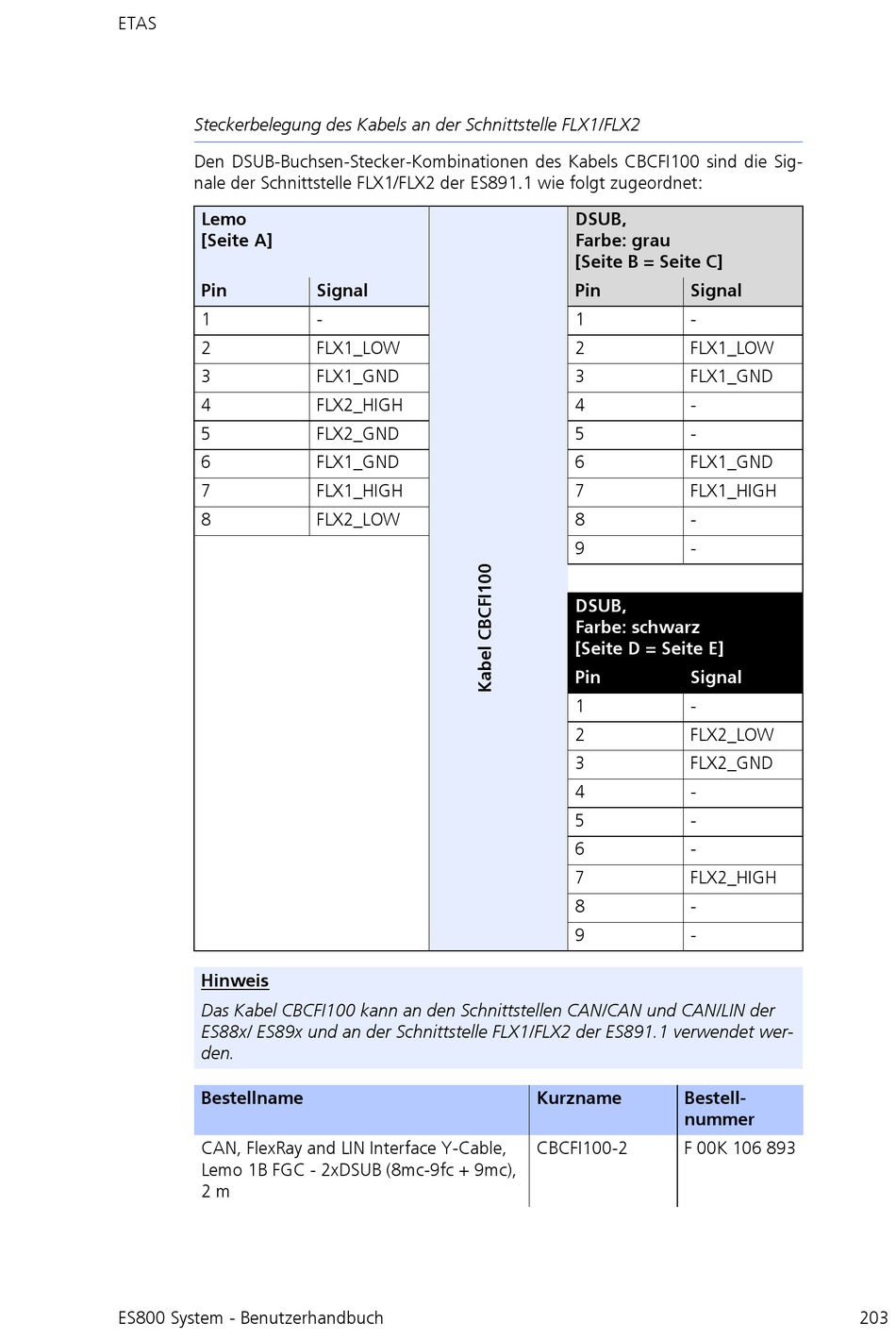

Steckerbelegung des Kabels an der Schnittstelle FLX1/FLX2
Den DSUB-Buchsen-Stecker-Kombinationen des Kabels CBCFI100 sind die Sig-
nale der Schnittstelle FLX1/FLX2 der ES891.1 wie folgt zugeordnet:
Lemo 
[Seite A]
Pin
1
2
3
4
5
6
7
8
Hinweis
Das Kabel CBCFI100 kann an den Schnittstellen CAN/CAN und CAN/LIN der
ES88x/ ES89x und an der Schnittstelle FLX1/FLX2 der ES891.1 verwendet wer-
den.
Bestellname
CAN, FlexRay and LIN Interface Y-Cable,
Lemo 1B FGC - 2xDSUB (8mc-9fc + 9mc),
2 m
ES800 System - Benutzerhandbuch
Signal
-
FLX1_LOW
FLX1_GND
FLX2_HIGH
FLX2_GND
FLX1_GND
FLX1_HIGH
FLX2_LOW
DSUB, 
Farbe: grau 
[Seite B = Seite C]
Pin Signal
1 -
2 FLX1_LOW
3 FLX1_GND
4 -
5 -
6 FLX1_GND
7 FLX1_HIGH
8 -
9 -
DSUB, 
Farbe: schwarz
[Seite D = Seite E]
Pin Signal
1 -
2 FLX2_LOW
3 FLX2_GND
4 -
5 -
6 -
7 FLX2_HIGH
8 -
9 -
Kurzname Bestell-
nummer
CBCFI100-2 F 00K 106 893
