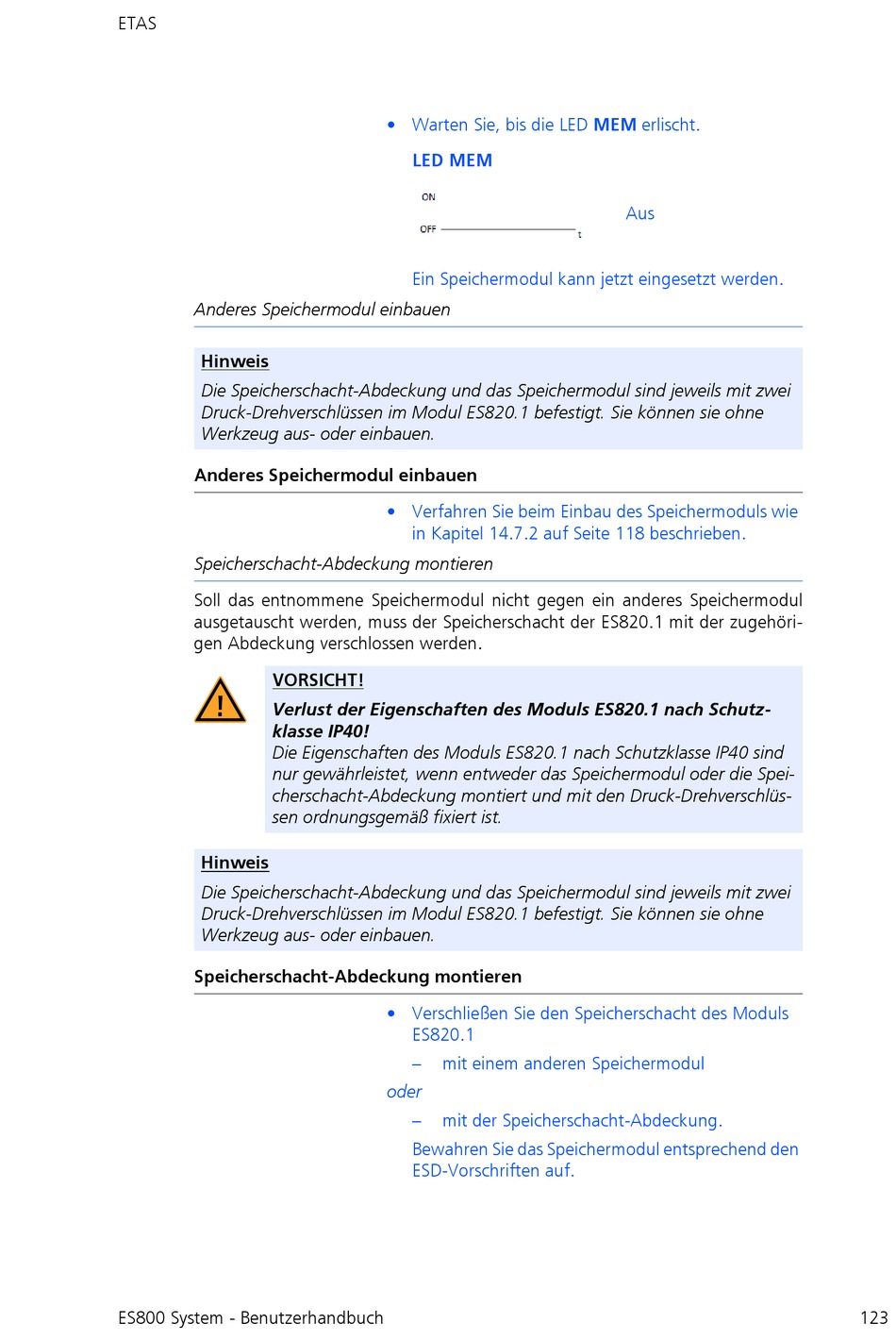

ETAS ES800 System Benutzerhandbuch Seite 123

ETAS
Anderes Speichermodul einbauen
Hinweis
Die Speicherschacht-Abdeckung und das Speichermodul sind jeweils mit zwei
Druck-Drehverschlüssen im Modul ES820.1 befestigt. Sie können sie ohne
Werkzeug aus- oder einbauen.
Anderes Speichermodul einbauen
Speicherschacht-Abdeckung montieren
Soll das entnommene Speichermodul nicht gegen ein anderes Speichermodul
ausgetauscht werden, muss der Speicherschacht der ES820.1 mit der zugehöri-
gen Abdeckung verschlossen werden.
VORSICHT!
Verlust der Eigenschaften des Moduls ES820.1 nach Schutz-
klasse IP40!
Die Eigenschaften des Moduls ES820.1 nach Schutzklasse IP40 sind
nur gewährleistet, wenn entweder das Speichermodul oder die Spei-
cherschacht-Abdeckung montiert und mit den Druck-Drehverschlüs-
sen ordnungsgemäß fixiert ist.
Hinweis
Die Speicherschacht-Abdeckung und das Speichermodul sind jeweils mit zwei
Druck-Drehverschlüssen im Modul ES820.1 befestigt. Sie können sie ohne
Werkzeug aus- oder einbauen.
Speicherschacht-Abdeckung montieren
ES800 System - Benutzerhandbuch
• Warten Sie, bis die LED MEM erlischt.
LED MEM
Ein Speichermodul kann jetzt eingesetzt werden.
• Verfahren Sie beim Einbau des Speichermoduls wie
in Kapitel 14.7.2 auf Seite 118 beschrieben.

• Verschließen Sie den Speicherschacht des Moduls
ES820.1
– mit einem anderen Speichermodul
oder
– mit der Speicherschacht-Abdeckung.
Bewahren Sie das Speichermodul entsprechend den
ESD-Vorschriften auf.
Aus
123
