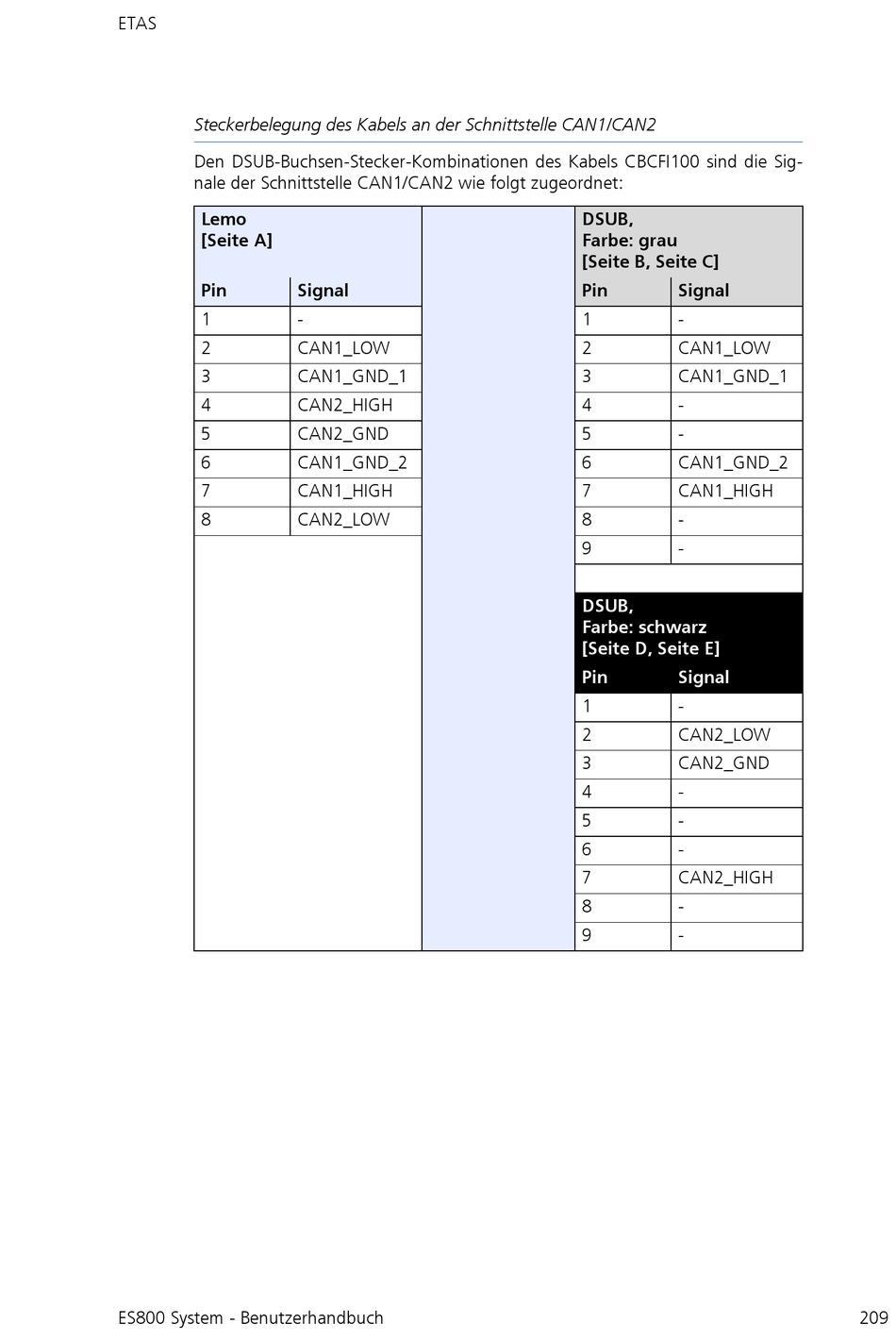

Steckerbelegung des Kabels an der Schnittstelle CAN1/CAN2
Den DSUB-Buchsen-Stecker-Kombinationen des Kabels CBCFI100 sind die Sig-
nale der Schnittstelle CAN1/CAN2 wie folgt zugeordnet:
Lemo 
[Seite A]
Pin
1
2
3
4
5
6
7
8
ES800 System - Benutzerhandbuch
Signal
-
CAN1_LOW
CAN1_GND_1
CAN2_HIGH
CAN2_GND
CAN1_GND_2
CAN1_HIGH
CAN2_LOW
DSUB, 
Farbe: grau 
[Seite B, Seite C]
Pin Signal
1 -
2 CAN1_LOW
3 CAN1_GND_1
4 -
5 -
6 CAN1_GND_2
7 CAN1_HIGH
8 -
9 -
DSUB, 
Farbe: schwarz
[Seite D, Seite E]
Pin Signal
1 -
2 CAN2_LOW
3 CAN2_GND
4 -
5 -
6 -
7 CAN2_HIGH
8 -
9 -
