6.4

Funktionsgruppen

Up‐ / Down‐
System
Connector

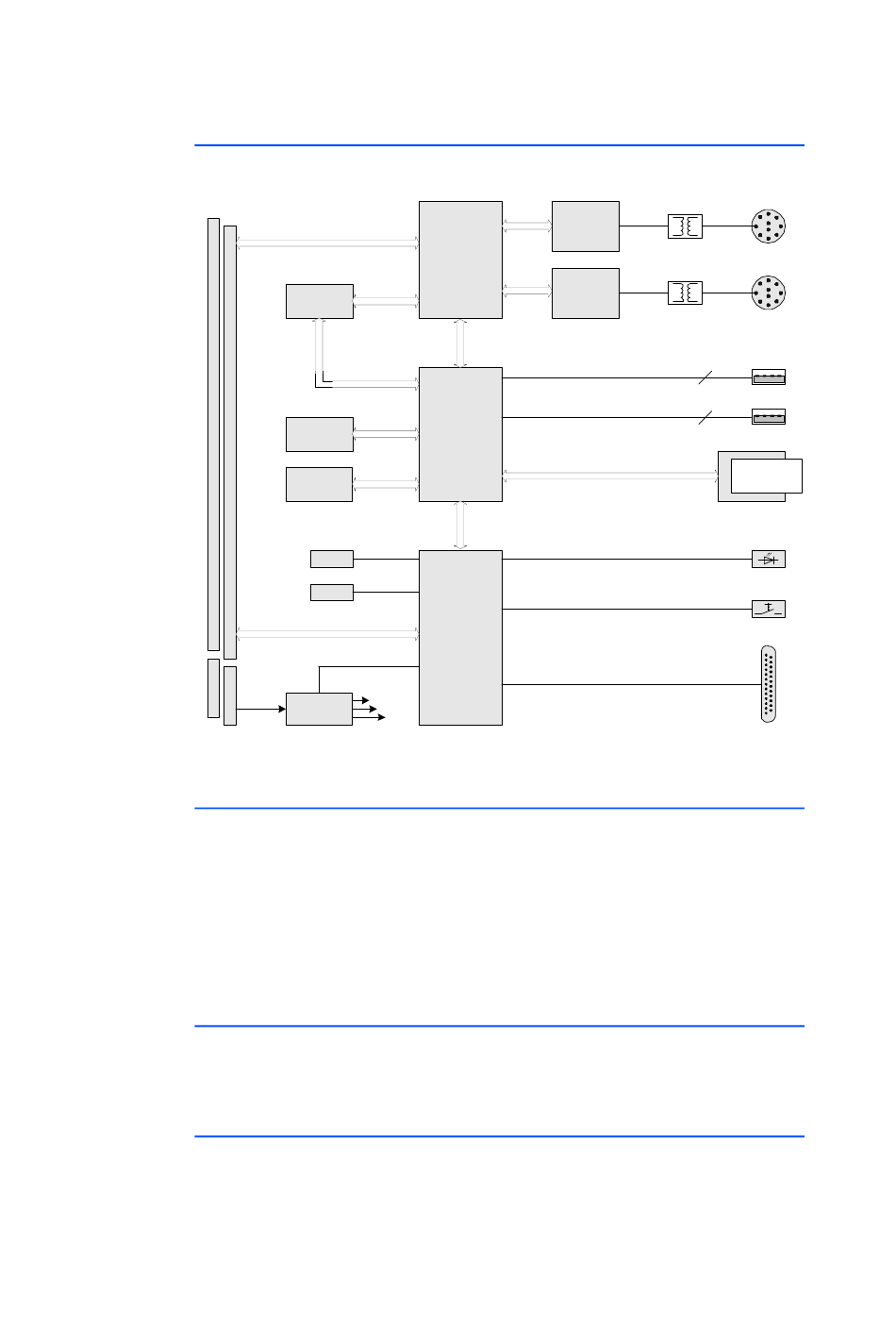

Abb. 6-3
ES820.1 Funktionsgruppen
6.4.1

Ethernet Switch

Der Ethernet Switch des Moduls stellt neben der Ethernet-Verbindung im Sys-
temstecker des Stapels (siehe Kapitel 4.3 auf Seite 23) Schnittstellen für den
Anschluss weiterer Module zur Verfügung:
• eine Ethernet-Schnittstelle HOST (siehe Kapitel 13.1 auf Seite 85)
• eine Gigabit-Ethernet-Schnittstelle GE (siehe Kapitel 13.4 auf Seite 89).
Die Ethernet Schnittstellen ermöglichen eine Zeit-Synchronisation entsprechend
IEEE1588.
6.4.2

USB-Schnittstellen

Der Drive Recorder ES820.1 ist mit 4 unabhängigen USB-Schnittstellen (2 x USB
3.0, 2 x USB 2.0) zur Erweiterung des Moduls ausgerüstet (siehe Kapitel 6.4.2
auf Seite 33).
6.4.3 Schnittstelle „I/O"
Das Modul ES820.1 stellt am Anschluss „I/O" digitale Ein-und Ausgänge mit
unterschiedlichen Funktionen bereit (siehe Kapitel 13.10 auf Seite 101).
ES800 System - Benutzerhandbuch
Ethernet
Switch
IEEE1588
Time Sync
CPU
Intel Core
SSD System
128 GB
i5-5350U
Dual-Core
RAM
4 GB
FAN
Thermal
Control
RTC
Board
Management
Power Supply
Control
Walkeup
Control
I/O
Power Supply
Control
ES820.1 Drive Recorder
Ethernet
Tranceiver
10/100/1000
Ethernet
Tranceiver
10/100/1000
2
2
HOST
GE
USB 2.0
USB 3.0
SSD
Recording Data
Removeable
LEDs
Keys
I/O
