ETAS ES800 System Benutzerhandbuch Seite 112

ETAS

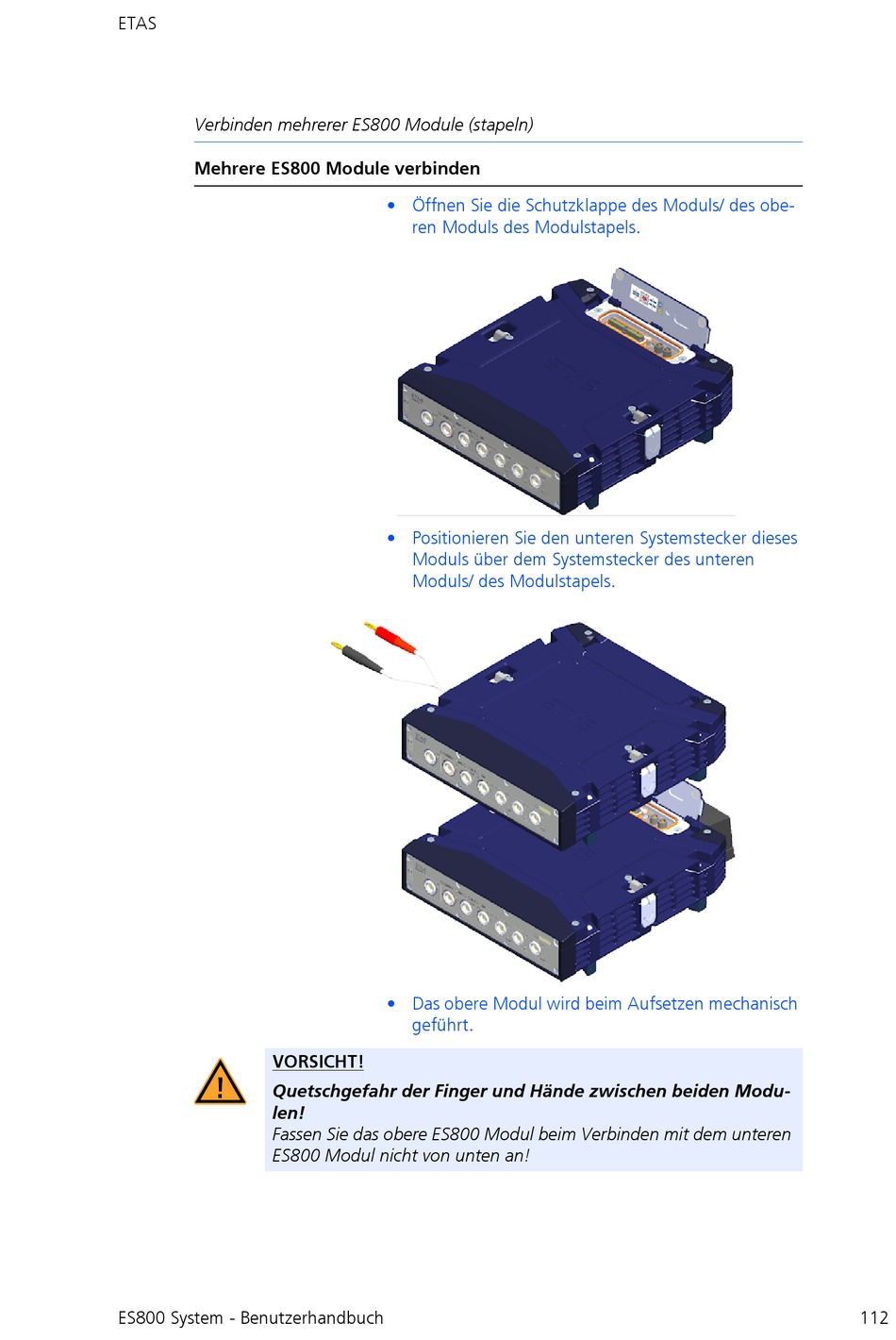

Verbinden mehrerer ES800 Module (stapeln)
Mehrere ES800 Module verbinden
VORSICHT!
Quetschgefahr der Finger und Hände zwischen beiden Modu-
len!
Fassen Sie das obere ES800 Modul beim Verbinden mit dem unteren
ES800 Modul nicht von unten an!
ES800 System - Benutzerhandbuch
• Öffnen Sie die Schutzklappe des Moduls/ des obe-
ren Moduls des Modulstapels.
• Positionieren Sie den unteren Systemstecker dieses
Moduls über dem Systemstecker des unteren
Moduls/ des Modulstapels.
• Das obere Modul wird beim Aufsetzen mechanisch
geführt.

112
