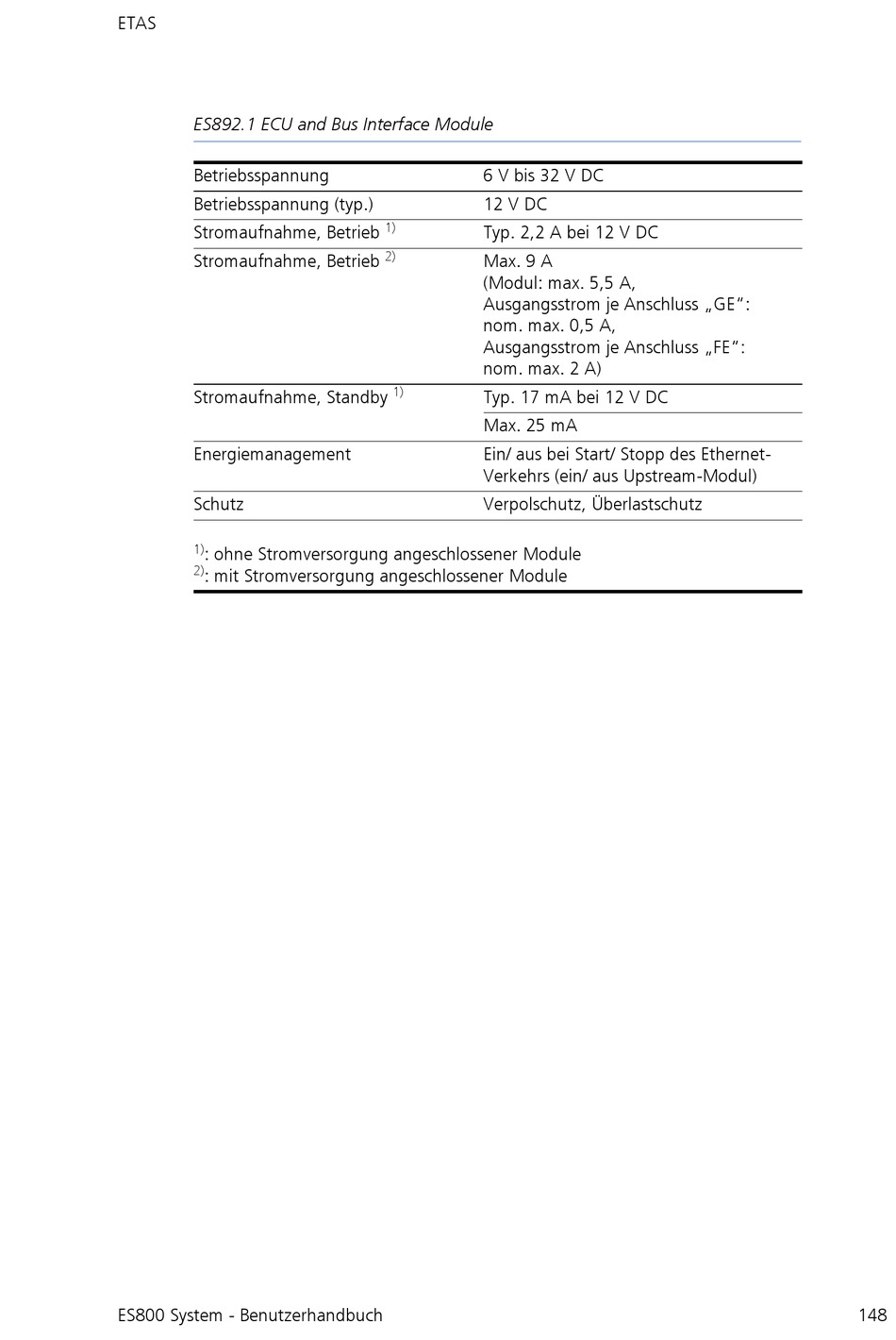

ES892.1 ECU and Bus Interface Module
Betriebsspannung
Betriebsspannung (typ.)
Stromaufnahme, Betrieb
Stromaufnahme, Betrieb
Stromaufnahme, Standby
Energiemanagement
Schutz

1)
: ohne Stromversorgung angeschlossener Module
2)
: mit Stromversorgung angeschlossener Module
ES800 System - Benutzerhandbuch
6 V bis 32 V DC
12 V DC
1)
Typ. 2,2 A bei 12 V DC
2) Max. 9 A 
(Modul: max. 5,5 A, 
Ausgangsstrom je Anschluss „GE": 
nom. max. 0,5 A, 
Ausgangsstrom je Anschluss „FE": 
nom. max. 2 A)
1)
Typ. 17 mA bei 12 V DC
Max. 25 mA
Ein/ aus bei Start/ Stopp des Ethernet-
Verkehrs (ein/ aus Upstream-Modul)
Verpolschutz, Überlastschutz
