Zuordnung der Automotive Ethernet-Signale an den Lemo-Steckern

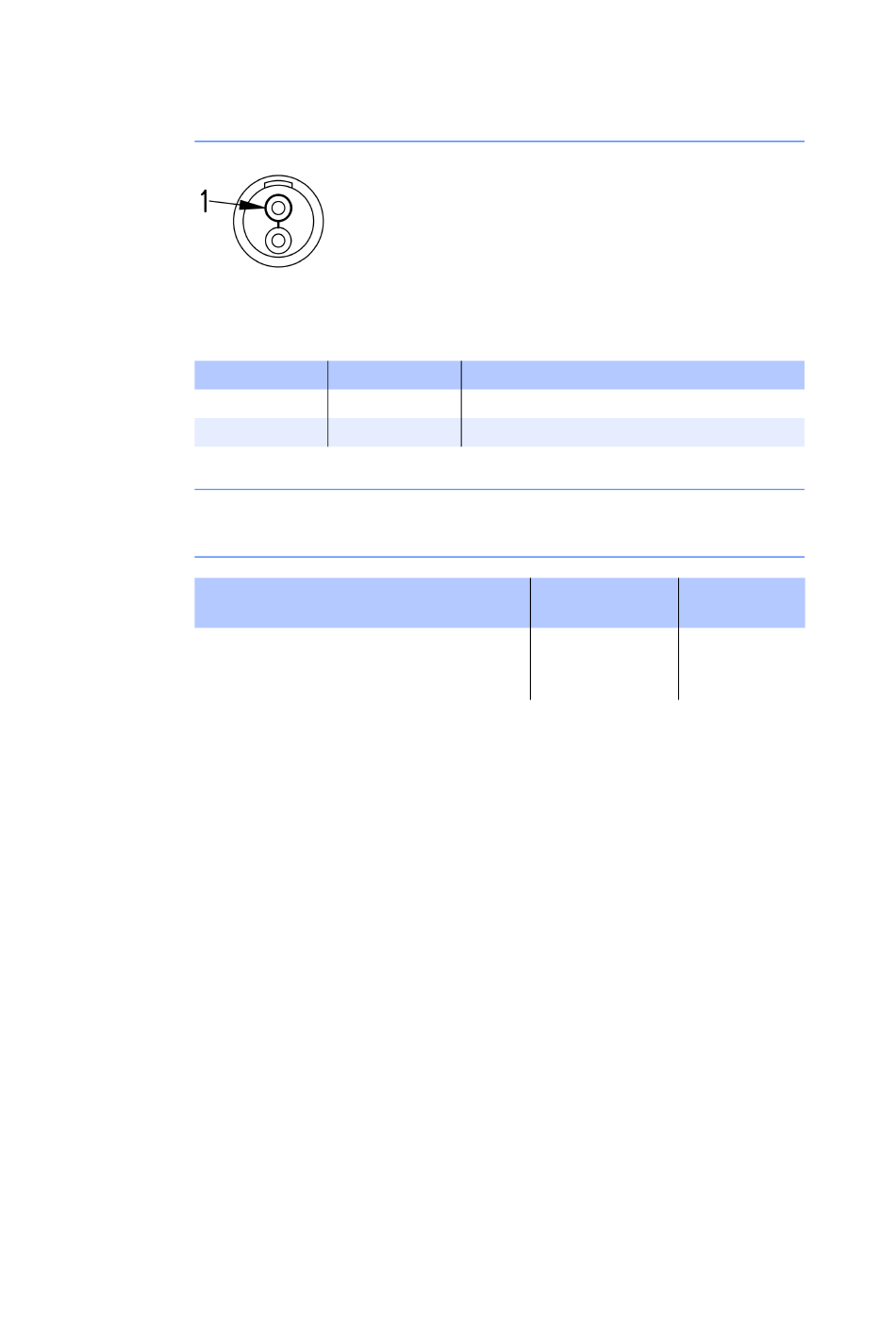

Abb. 18-21Anschluss „AE" (ein Kabelstrang)
Die Zuordnung der Anschlüsse des Lemo-Steckers eines Kabelstranges zu den
Signalen eines Automotive Ethernet-Kanals [n] ist in der Tabelle dargestellt.
Pin
1
2
Temperaturbereich
-40 °C bis +85 °C/ -40 °F bis +185 °F
Bestellinformationen
Bestellname
Automotive Ethernet Splitter Cable 100
Mbit/s, Yamaichi YCP - 4x Lemo PHA 1B
(8mc -4x 2fc), 0m4
ES800 System - Benutzerhandbuch
Signal Bedeutung
AE [n]+ Automotive Ethernet, Kanal [n], BI_DA+
AE [n]- Automotive Ethernet, Kanal [n], BI_DA-
Kurzname Bestell-
nummer
CBEB240.1-0m4 F 00K 111 122
