14.4.4

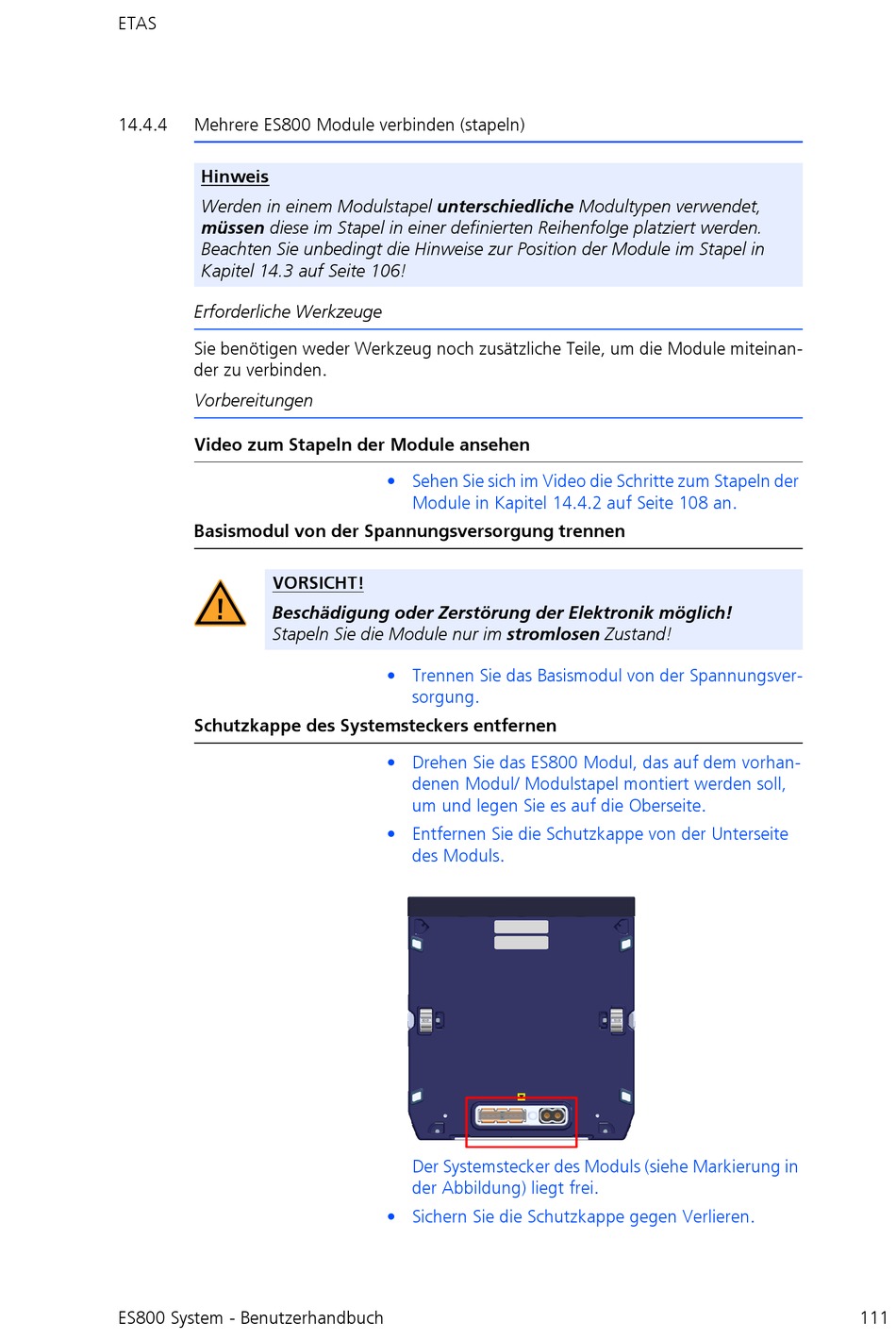

Mehrere ES800 Module verbinden (stapeln)

Hinweis
Werden in einem Modulstapel unterschiedliche Modultypen verwendet,
müssen diese im Stapel in einer definierten Reihenfolge platziert werden.
Beachten Sie unbedingt die Hinweise zur Position der Module im Stapel in
Kapitel 14.3 auf Seite 106!
Erforderliche Werkzeuge
Sie benötigen weder Werkzeug noch zusätzliche Teile, um die Module miteinan-
der zu verbinden.
Vorbereitungen
Video zum Stapeln der Module ansehen
Basismodul von der Spannungsversorgung trennen
VORSICHT!
Beschädigung oder Zerstörung der Elektronik möglich!
Stapeln Sie die Module nur im stromlosen Zustand!
Schutzkappe des Systemsteckers entfernen
ES800 System - Benutzerhandbuch
• Sehen Sie sich im Video die Schritte zum Stapeln der
Module in Kapitel 14.4.2 auf Seite 108 an.
• Trennen Sie das Basismodul von der Spannungsver-
sorgung.
• Drehen Sie das ES800 Modul, das auf dem vorhan-
denen Modul/ Modulstapel montiert werden soll,
um und legen Sie es auf die Oberseite.
• Entfernen Sie die Schutzkappe von der Unterseite
des Moduls.
Der Systemstecker des Moduls (siehe Markierung in
der Abbildung) liegt frei.
• Sichern Sie die Schutzkappe gegen Verlieren.

