18.7 Kabel und Zubehör für die Schnittstelle LIN
Seite A

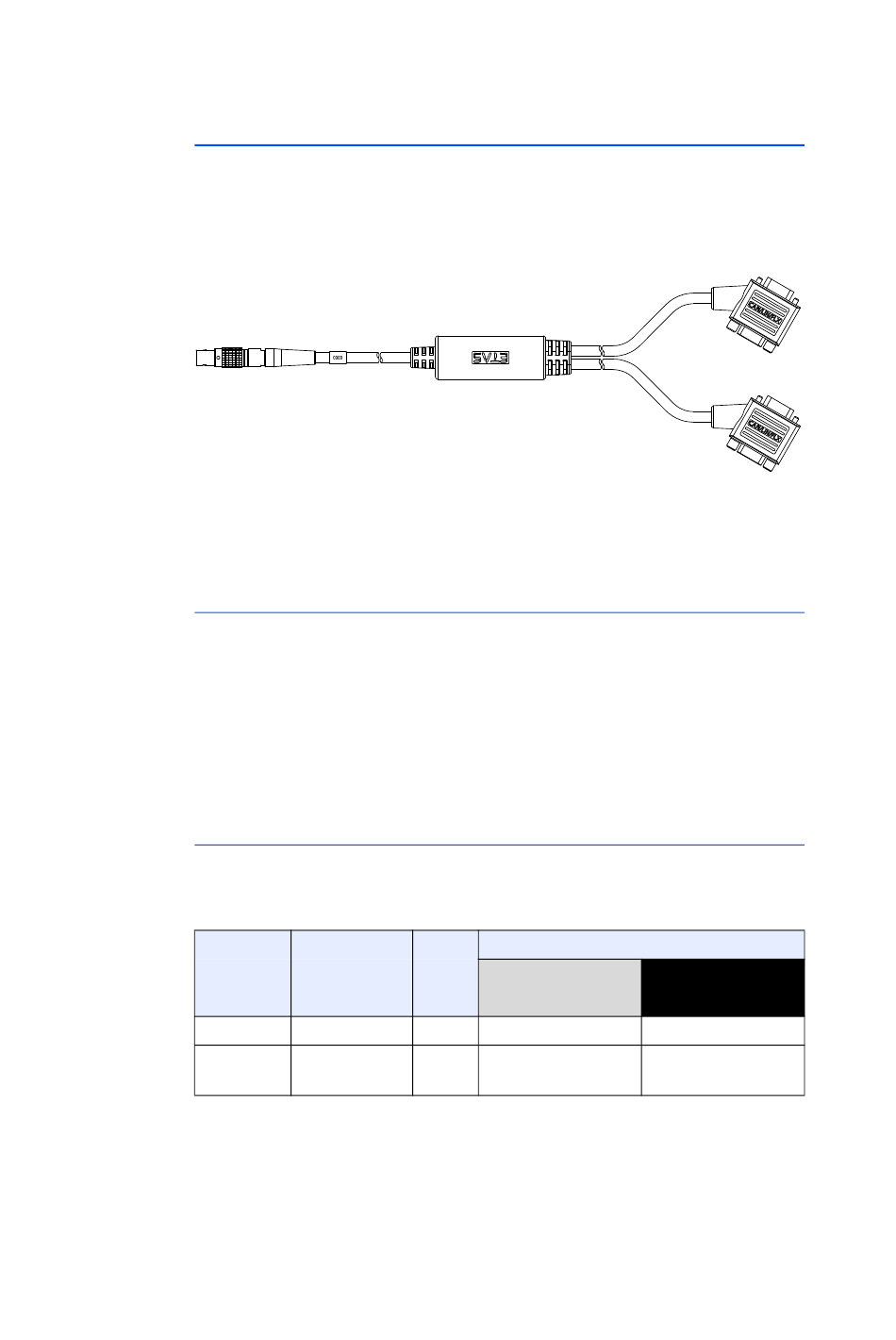

Abb. 18-33Kabel CBCFI100
Zuordnung der DSUB-Buchsen-Stecker-Kombinationen des Kabels
Mit dem Kabel CBCFI100 können beide Schnittstellen eines Anschlusses gleich-
zeitig genutzt werden. Der Lemo-Stecker des Kabels wird an einer der kombi-
nierten Schnittstellen CAN/CAN, FLX/FLX oder CAN/LIN angeschlossen. Auf der
anderen Seite des Kabels sind zum Einschleifen in den Fahrzeug-Bus vorhanden:
• eine grau gekennzeichnete 9-polige DSUB-Buchsen-Stecker-Kombination
(Seite B und C) und
• eine schwarz gekennzeichnete 9-polige DSUB-Buchsen-Stecker-Kombina-
tion (Seite D und E).
Zuordnung der DSUB-Buchsen-Stecker-Kombinationen zur ES88x/ ES89x
Wird an den Schnittstellen CAN/LIN der ES88x/ ES89x Module je ein Kabel CBC-
FI100 verwendet, sind diese Schnittstellen den DSUB-Buchsen-Stecker-Kombina-
tionen der Kabel wie folgt zugeordnet:
Modul
ES882.1
ES891.1,
ES892.1
ES800 System - Benutzerhandbuch
Anschluss Kabel Kabel CBCFI100 in Abb. 18-33
CAN5/LIN 3
CAN3/LIN 2
Buchse / Stecker Buchse / Stecker
(DSUB, grau) (DSUB, schwarz)
CAN5 LIN
CAN3 LIN
Seite B / C
(grau)
Seite D / E
(schwarz)
