13.1

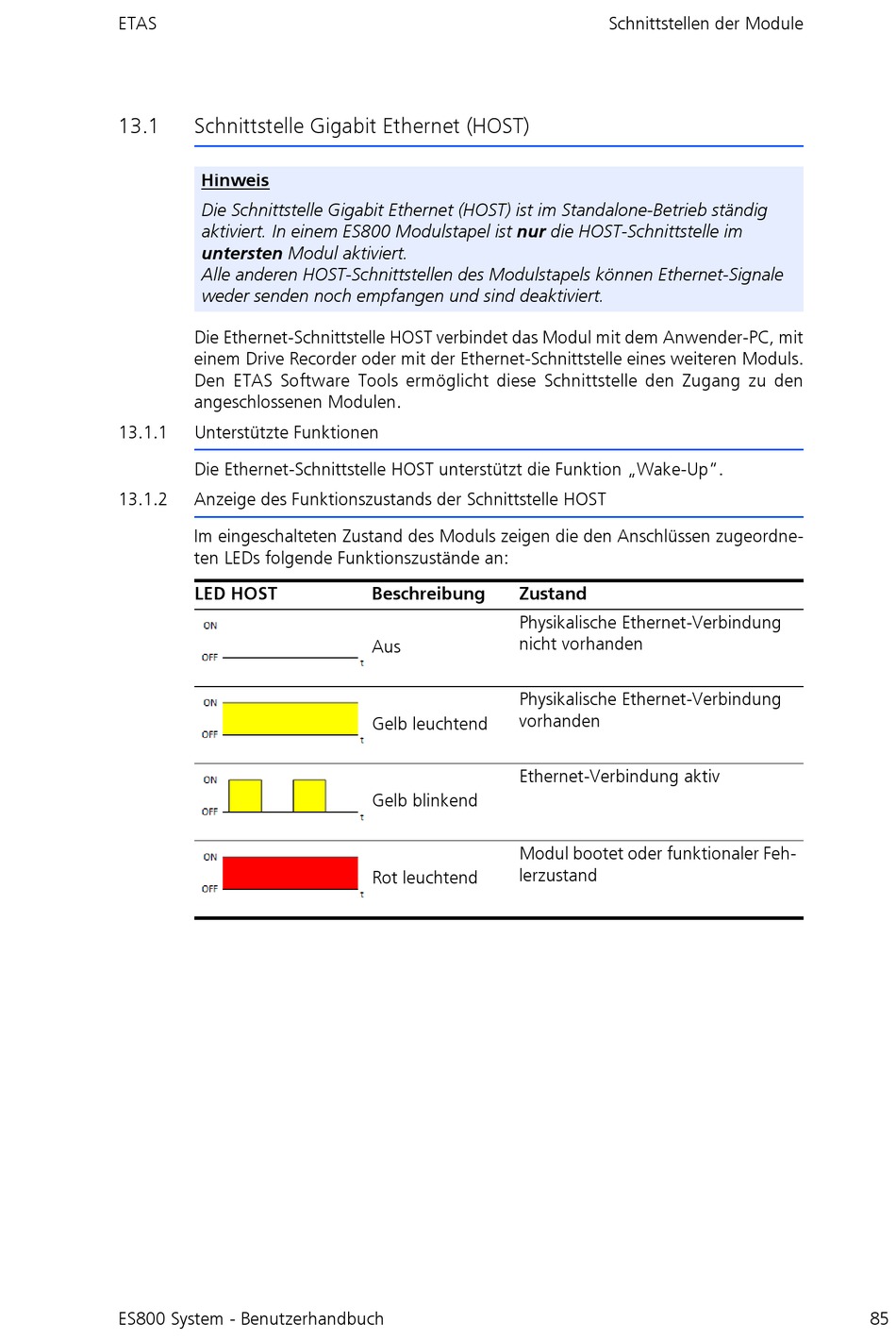

Schnittstelle Gigabit Ethernet (HOST)

Hinweis
Die Schnittstelle Gigabit Ethernet (HOST) ist im Standalone-Betrieb ständig
aktiviert. In einem ES800 Modulstapel ist nur die HOST-Schnittstelle im
untersten Modul aktiviert.
Alle anderen HOST-Schnittstellen des Modulstapels können Ethernet-Signale
weder senden noch empfangen und sind deaktiviert.
Die Ethernet-Schnittstelle HOST verbindet das Modul mit dem Anwender-PC, mit
einem Drive Recorder oder mit der Ethernet-Schnittstelle eines weiteren Moduls.
Den ETAS Software Tools ermöglicht diese Schnittstelle den Zugang zu den
angeschlossenen Modulen.
13.1.1 Unterstützte Funktionen
Die Ethernet-Schnittstelle HOST unterstützt die Funktion „Wake-Up".
13.1.2

Anzeige des Funktionszustands der Schnittstelle HOST

Im eingeschalteten Zustand des Moduls zeigen die den Anschlüssen zugeordne-
ten LEDs folgende Funktionszustände an:
LED HOST
ES800 System - Benutzerhandbuch

Beschreibung Zustand
Physikalische Ethernet-Verbindung
nicht vorhanden
Aus
Physikalische Ethernet-Verbindung
vorhanden
Gelb leuchtend
Ethernet-Verbindung aktiv
Gelb blinkend
Modul bootet oder funktionaler Feh-
lerzustand
Rot leuchtend
